TSW-104-20-G-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 8pin 6.3A 250nm 金 黑色 通孔安装 10.16mm(长度)*5.08mm(高度)
供应商型号: 612-TSW-104-20-G-D-ND
供应商: Digi-Key
标准整包数: 1

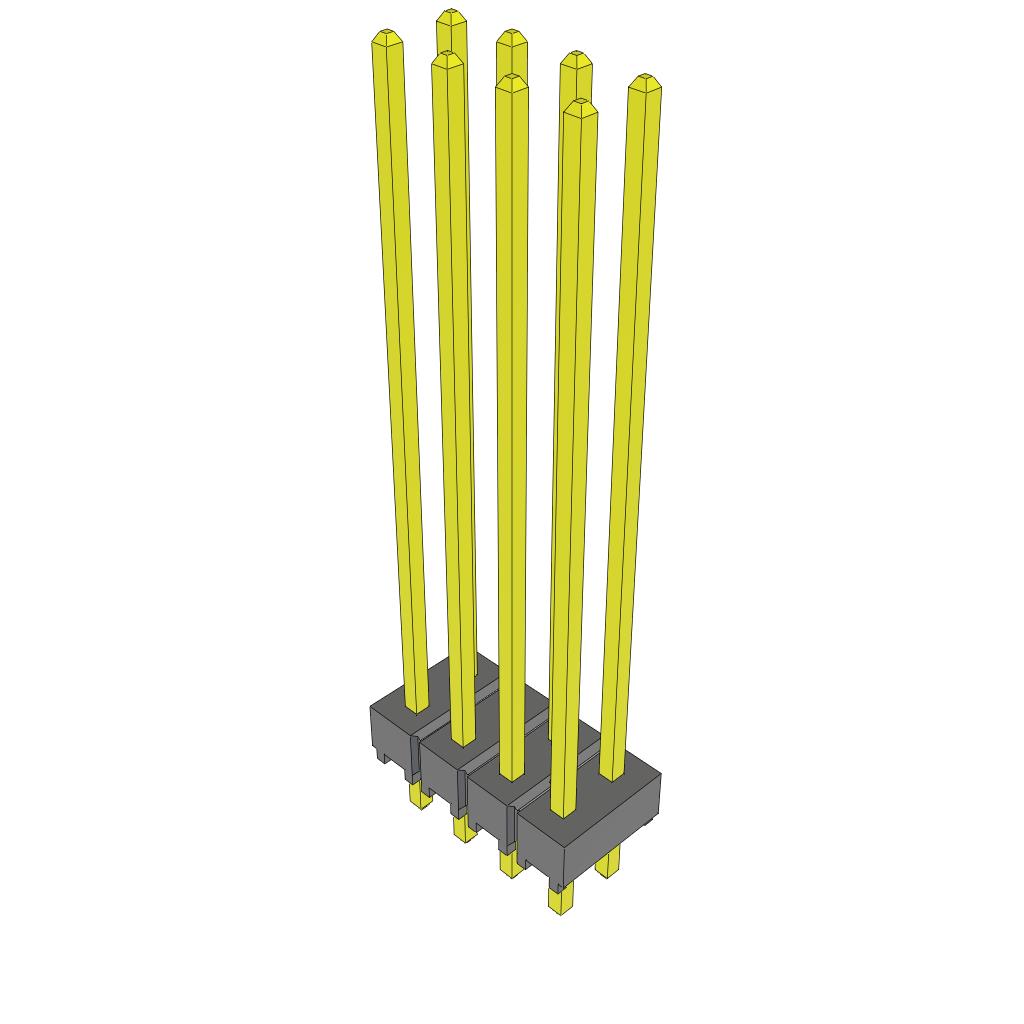

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-104-20-G-D

TSW-104-20-G-D概述


    产品简介


    产品类型:连接器
    主要功能:TSW-XXX系列连接器设计用于各种高密度电子设备,具备出色的电性能和机械强度,广泛应用于计算机、通信设备、消费电子及工业自动化等领域。
    应用领域:适用于各类需要高性能、高可靠性的电路连接场景,如数据中心、服务器、交换机、路由器等。

    技术参数


    - 公差精度:
    - 尺寸公差:除非另有说明,尺寸均以英寸为单位。
    - 角度公差:0.01°(0.3 mm)至0.005°(0.13 mm)。

    - 终端间距:
    - 单行:0.100英寸(2.54毫米)
    - 双行:0.200英寸(5.08毫米)

    - 镀层规格:
    - G: 金镀层(接触区域10µ",尾部3µ")
    - T: 镀锡接触及尾部
    - S: 选择性金镀层(接触区域30µ",尾部镀锡)
    - H: 重型金镀层(接触区域50µ",尾部3µ")
    - 机械特性:
    - 最小推力:3磅
    - 高度公差:±0.005英寸(0.13毫米)
    - 扭曲和偏移角度:所有方向2°最大
    - 材料:
    - 身体:杜邦PBT,UL 94 V0级,黑色
    - 端子:磷青铜

    产品特点和优势


    1. 高精度加工:通过严格的质量控制,确保每个连接器的尺寸公差和角度公差满足高要求。
    2. 多种镀层选项:提供多种镀层选项,以适应不同的应用需求,如金镀层、选择性金镀层等,提高接触可靠性。
    3. 机械强度:优异的机械强度保证连接器在高密度应用场景下的稳定性和可靠性。
    4. 广泛应用:适用于多个行业,特别是在对连接器要求较高的场合,如数据中心、工业自动化设备等。

    应用案例和使用建议


    应用案例
    在一台典型的服务器中,TSW-XXX连接器被用于连接主板与扩展卡,确保数据传输的高效和稳定性。连接器的选择基于其高密度、低误码率的特点。
    使用建议
    1. 正确选择镀层类型:根据具体应用环境选择合适的镀层,以确保长期使用的可靠性。
    2. 安装位置考虑:避免安装在容易受到机械应力的地方,以防连接器损坏。
    3. 连接方式:建议采用正确的焊接工艺,以确保良好的电连接性能。

    兼容性和支持


    TSW-XXX连接器具有高度的兼容性,可与多种标准接口配合使用,适用于不同的应用场景。Samtec公司提供全方位的技术支持和服务,包括定制设计、质量保证和技术培训等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器不稳定 | 检查安装位置,确保端子与插座完全对齐 |
    | 插拔困难 | 清理接触区域,检查是否有杂质阻塞 |
    | 接触不良 | 确保使用正确的焊接工艺,并检查镀层情况 |

    总结和推荐


    综上所述,TSW-XXX系列连接器以其卓越的性能、多样化的镀层选择和广泛的兼容性,在各类高密度电子设备中表现出色。对于需要高性能、高可靠性连接的应用场景,我们强烈推荐使用此系列产品。

TSW-104-20-G-D参数

参数
防护等级 -
触头镀层 - 配接
额定电流 6.3A
排数 2
针脚数 8pin
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
颜色 黑色
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSW-104-20-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-104-20-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-104-20-G-D TSW-104-20-G-D数据手册

TSW-104-20-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.89 ¥ 15.9705
50+ $ 1.4144 ¥ 11.7218
500+ $ 0.9672 ¥ 8.0157
1000+ $ 0.91 ¥ 7.5416
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.97
