EHT-110-01-T-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

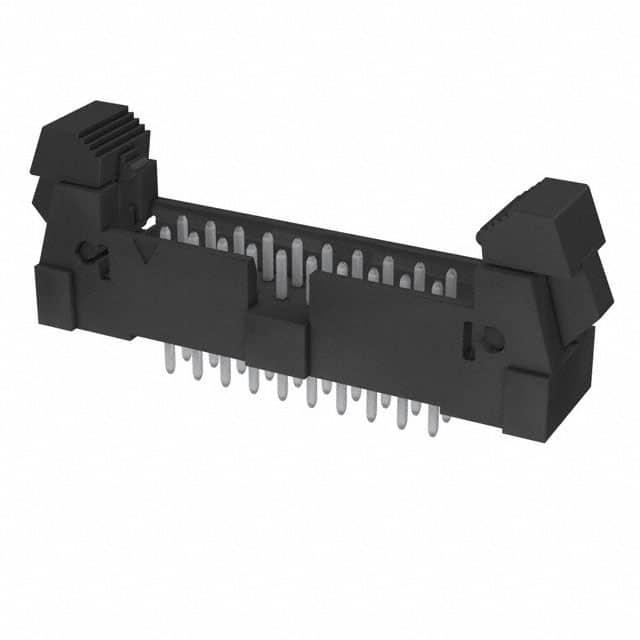

产品描述: Samtec 2.0mm间距20p双排排针, EHT系列, 直角
供应商型号: JY-EHT-110-01-T-D
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 EHT-110-01-T-D

EHT-110-01-T-D概述


    产品简介


    本文介绍了由Samtec公司生产的电子元器件——2mm弹出式插头装配体(EHT)。这类产品广泛应用于多种电子设备中,主要用于连接、固定和其他特定功能。2mm弹出式插头装配体因其独特的结构设计和稳定的性能而备受青睐,适用于需要高可靠性和紧凑设计的应用场合。

    技术参数


    以下是2mm弹出式插头装配体的技术参数,包括接触材料、尾部处理方式、包装选项等详细信息:
    - 接触材料:
    - 金镀层:30µ"(用于接触区域),3µ"(用于尾部)
    - 金锡合金:3µ"(用于接触区域),30µ"(用于尾部)
    - 引线风格:
    - 表面贴装:带锁定扣件(SM)和不带锁定扣件(SM)
    - 通孔插装:未指定
    - 包装选项:
    - 管装(标准包装)
    - 带状包装(-TR/-FR选项)
    - 拾放(-P/-SM-P/-SM-K选项)
    - 极化窗口(-S/-R/-SM/-SM-P/-SM-K)
    - 技术细节:
    - 接触面积为2.000英寸,公差为±0.13英寸
    - 最小推出力为1磅
    - 插针旋转角度在主体内的最大值为2°
    - 包装效率标准可参见www.samtec.com

    产品特点和优势


    2mm弹出式插头装配体具有以下几点独特优势:
    - 高可靠性:采用金锡合金镀层和坚固的设计,确保长时间稳定运行。
    - 紧凑设计:体积小巧,适合于空间有限的应用场景。
    - 易于安装:提供多种安装方式(如表面贴装和通孔插装),简化组装过程。
    - 极化窗口:通过极化窗口增强安全性,防止误接。

    应用案例和使用建议


    应用案例
    2mm弹出式插头装配体广泛应用于通信设备、工业控制、汽车电子等领域。例如,在通信基站中,它被用来连接和保护信号传输线路,提高系统的稳定性和可靠性。
    使用建议
    - 选择合适的引线风格:根据具体应用场景选择合适的引线风格(如表面贴装或通孔插装)。
    - 考虑包装选项:如果批量生产,可以选择带状包装以提高生产效率。
    - 合理安排安装位置:考虑到极化窗口的作用,应确保正确的插入方向以避免损坏设备。

    兼容性和支持


    2mm弹出式插头装配体与其他电子元器件和设备具有良好的兼容性,可以方便地集成到现有的系统中。Samtec公司提供了详细的技术支持文档和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问:如何确定正确的接触材料?
    - 答:通常情况下,选择金锡合金镀层可以提供更高的耐久性和稳定性。但在极端环境下,建议选择纯金镀层以增加抗腐蚀能力。
    2. 问:极化窗口丢失怎么办?
    - 答:如果极化窗口丢失,应立即停止使用该组件并更换新的。否则可能导致设备误操作或损坏。
    3. 问:如何处理批量生产时的包装问题?
    - 答:建议使用带状包装以提高自动化生产线的效率,减少人工干预带来的风险。

    总结和推荐


    综上所述,2mm弹出式插头装配体凭借其高可靠性、紧凑设计和丰富的安装选项,在各种电子设备中表现优异。其广泛的兼容性和强大的技术支持使得它成为许多行业用户的首选。因此,我们强烈推荐此款产品给需要高性能连接器的工程师和设计师们。

EHT-110-01-T-D参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 20pin
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
触头类型 Male Pin
长*宽*高 33.79mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
