FTSH-111-01-F-DV

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 22pin 3.4A 76nm 金 黑色 SMD,P=1.27mm 贴片安装 13.97mm(长度)*5.84mm(高度)
供应商型号: 3696154
供应商: 海外现货
标准整包数: 1

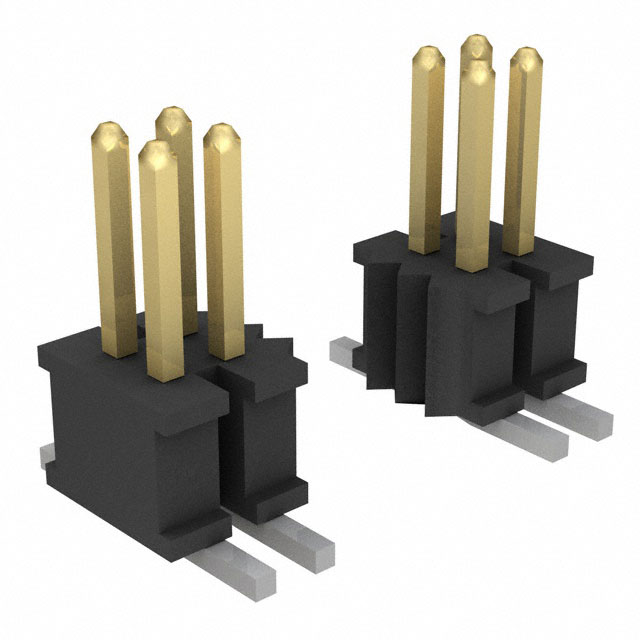

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-111-01-F-DV

FTSH-111-01-F-DV概述


    产品简介


    FTSH系列电子元器件是一款适用于高密度连接器的应用产品,具有超低轮廓设计和双垂直端子配置。这类产品主要用于电信、计算机和工业自动化等领域,可以实现高效的数据传输和可靠的电气连接。该系列产品通过独特的设计和高性能材料的应用,确保了长期稳定的工作表现。

    技术参数


    - 安装位置:表面贴装(SMT)
    - 引脚间距:(1.27 mm) .050"
    - 终端材料:磷青铜
    - 绝缘材料:黑色液态结晶聚合物(LCP)
    - 镀层:锡或金(金层厚达50微英寸镍)
    - 电流承载能力:每针3.4安培(双针供电)
    - 工作温度范围:-55°C 至 +125°C
    - 符合标准:RoHS合规

    产品特点和优势


    FTSH系列元器件以其超低轮廓设计、双垂直端子结构和广泛的可用选项而著称。这些设计特点显著提高了其在紧凑空间内的应用适应性和可靠性,适用于对高度敏感且需要紧密集成的应用场景。特别的是,这种元器件提供了包括弹性插销和多种锁扣结构在内的多个选择,以增强其机械稳定性。此外,FTSH系列还支持定制化的规格要求,能够更好地满足客户的具体需求。

    应用案例和使用建议


    FTSH系列通常用于需要高密度互连的场合,如电信设备、计算机主板以及各种嵌入式系统中。例如,在电信网络设备中,该连接器可用于背板连接,确保大量数据流的高效传输。对于计算机主板,它可以作为CPU或其他高速芯片组之间的连接手段。使用时应注意以下几点:
    - 确保正确焊接:采用适当的焊接工艺以保证焊点质量,避免短路风险。
    - 正确使用锁扣结构:利用提供的锁扣机构来提高连接的可靠性和耐久度。
    - 遵循规范指南:参阅制造商提供的技术文档和指导方针,确保安全有效的组装和使用。

    兼容性和支持


    FTSH系列支持与其他相关组件的兼容连接,例如CLP和FLE系列。制造商Samtec公司提供了详尽的技术支持文档及客户定制服务,帮助解决在设计和实施过程中的任何疑问。如需更多详细信息,可访问Samtec官方网站。

    常见问题与解决方案


    - 问题:如何选择合适的FTSH型号?
    - 解答:根据所需的应用场景和具体规格要求,参考产品目录中的规格表,选择最匹配的型号。如有疑问,联系制造商获取专业建议。

    - 问题:FTSH系列能否承受高温环境?
    - 解答:可以,FTSH系列的额定工作温度范围为-55°C至+125°C,适合于极端环境下的应用。

    总结和推荐


    综上所述,FTSH系列电子元器件凭借其卓越的性能、灵活的设计选项以及广泛的应用领域,是许多现代电子设计的理想选择。无论是在电信、计算机还是其他高科技领域中,该系列产品都能提供可靠的数据传输能力和优秀的连接稳定性。因此,我们强烈推荐这一系列连接器产品给所有需要高密度互连解决方案的工程师和设计师。

FTSH-111-01-F-DV参数

参数
触头镀层厚度 - 配接 76nm
间距-配接 1.27mm
针脚数 22pin
颜色 黑色
类型 Cuttable,Header,Push-Pull
防护等级 -
触头镀层 - 配接
额定电流 3.4A
排数 2
长*宽*高 13.97mm(长度)*5.84mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-111-01-F-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-111-01-F-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-111-01-F-DV FTSH-111-01-F-DV数据手册

FTSH-111-01-F-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.5664
82+ ¥ 15.2884
533+ ¥ 15.0104
1025+ ¥ 15.0104
库存: 66
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.56
直接购买
加入购物车
