2518092

产品分类: 卡边缘连接器 - 触头
厂牌: RS

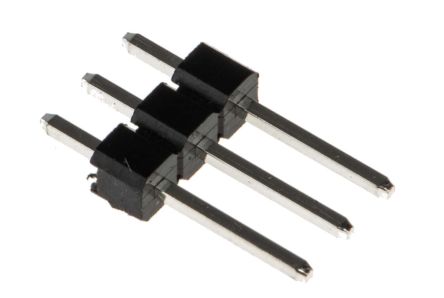

产品描述: RS PRO 2.54mm间距3p单排排针, 直向, 通孔安装
供应商型号: 2518092
供应商: 海外现货
标准整包数: 25
RS 卡边缘连接器 - 触头 2518092

2518092概述

    电子元器件技术手册:PCB Headers

    1. 产品简介


    产品类型: PCB Headers(印制电路板连接器)
    主要功能: PCB Headers是一种用于连接两块PCB板(印刷电路板)的简便工具。它通过提供快速插拔的方式替代了焊接和布线的传统方法。适用于需要快速、高效连接与拆卸PCB的应用场景。
    应用领域: 广泛应用于电子工程的各个方面,如编程、电线连接和板到板电子应用。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 接触数量 | 3个 |
    | 行数 | 1行 |
    | 身体方向 | 直角 |
    | 遮蔽状态 | 未遮蔽 |
    | 终止方法 | 焊接 |
    | 接触材料 | 黄铜 |
    | 接触镀层 | 锡 |
    | 模具材料 | PBT |
    | 阻燃等级 | UL94V-0 |
    | 色彩 | 黑色 |
    | 电流容量 | 1.0安培 |
    | 安装方式 | 通孔 |
    | 跳频 | 2.54毫米 |
    | 针直径 | 0.64毫米 |
    | 针高度 | 7毫米 |

    3. 产品特点和优势


    这款PCB Headers具备多种优势,首先,它们无需焊接或布线即可实现两块PCB板之间的连接,使得整个过程变得非常快捷和简便。其次,每个针脚具有纯、亮锡涂层,可以有效防止氧化、腐蚀和降解,确保长期稳定的工作表现。第三,此产品可以轻松地根据需求进行裁剪,灵活性强。最后,其通过简单的插入和拔出操作实现板与板之间的连接,从而允许后续轻松分离。

    4. 应用案例和使用建议


    这种插针头广泛应用于需要频繁更换或调试的电子产品中。例如,它可以用于编程装置中,允许开发人员方便地连接和断开设备以进行软件更新或故障排除。同时,在各种电路实验板和教学模型中也经常可以看到它的身影。对于初次使用者,建议先熟悉各个引脚的具体用途,并按照手册指导正确安装和维护,以避免可能发生的损坏。

    5. 兼容性和支持


    该产品设计为通用型,能够适配大多数标准尺寸的PCB板。制造商提供了详尽的技术文档和支持服务,以便客户能够顺利地将它们集成到自己的系统中。

    6. 常见问题与解决方案


    - 问题:长时间使用后,针脚出现松动现象。
    解决方案:检查并确认连接是否牢固。如果必要,可以考虑对焊接部位重新处理或更换新的Headers组件。

    - 问题:在高温环境下运行时,针脚变色。
    解决方案:确认工作环境温度不超过规定的安全范围。如超温,请立即停止使用并采取相应的散热措施。

    7. 总结和推荐


    综上所述,这款由RS PRO推出的直角单排三针无屏蔽式插针头凭借其简单易用、性能可靠的特点,在众多同类产品中脱颖而出。无论是在日常的电子设备维护还是专业级的研发项目中都展现出极高的实用价值。强烈推荐给那些追求高效便捷解决方案的专业人士及业余爱好者。

2518092参数

参数
安装方式 通孔安装

2518092厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

2518092数据手册

厂牌 PDF简要描述 下载
RS 卡边缘连接器 - 触头 RS 2518092 2518092数据手册

2518092封装设计

查看详情并下载
Symbol
Footprint
3D Model
