首页  >  产品百科  >  1721601806

1721601806

产品分类: 卡边缘连接器 - 触头
厂牌: MOLEX

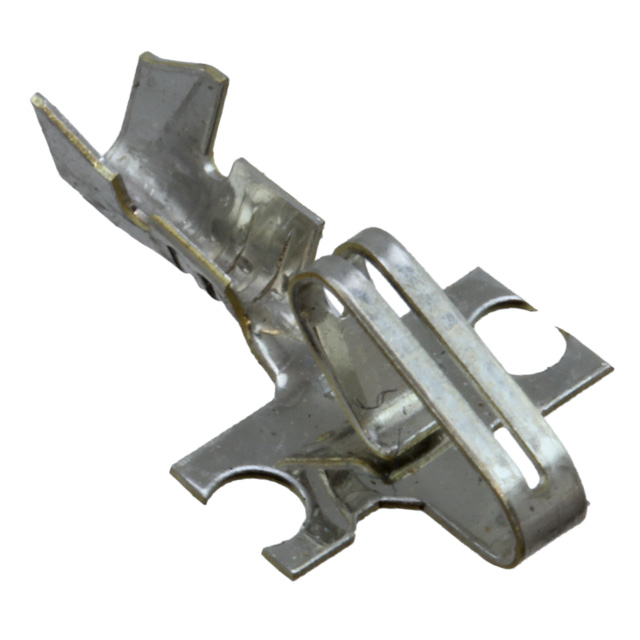

产品描述: Molex 镀锡压接端子 母端子, EdgeMate系列, 最大0.8mm², 最小0.5mm²
供应商型号: WM10633TR-ND
供应商: Digi-Key
标准整包数: 7000
MOLEX 卡边缘连接器 - 触头 1721601806

1721601806概述

    EdgeMate™ Wire-to-Edge-Card Power Connectors 技术手册

    产品简介


    EdgeMate™ Wire-to-Edge-Card Power Connectors 是一种专为简化安装和提高可靠性设计的电源连接器。这类连接器采用 3.96 毫米间距,并且配备了正向锁定装置,无需额外的母端子插头即可直接与电路板边缘卡相连。它们广泛应用于家用电器、工业设备、照明系统等多个领域,尤其适用于需要高度可靠性和安全性的应用场合。

    技术参数


    - 电气特性:最大电压为 600V AC/DC,最大电流为 7.0A(磷青铜)、5.0A(黄铜)。
    - 接触电阻:最大接触电阻为 10 毫欧姆。
    - 介电强度:1000V。
    - 绝缘电阻:最小绝缘电阻为 1000 兆欧。
    - 机械特性:最大接触插入力为 17.8N,最小接触保持力为 35.6N,耐用性至少 25 个周期。
    - 物理特性:外壳材料为尼龙 6/6 和阻燃材料 UL94-V2。
    - 工作温度:铜质终端的工作温度范围为 -40°C 至 +80°C,磷青铜终端的工作温度范围为 -40°C 至 +105°C。

    产品特点和优势


    EdgeMate™ 连接器的主要特点包括:
    - 减少库存和制造成本:由于省去了母端子插头的需求,有效减少了材料成本和制造复杂度。
    - 安全标准符合:提供符合 IEC 60355-1 安全标准的阻燃版本,确保用户在遭遇电弧燃烧时的安全性。
    - 可靠的锁定机制:正向锁定设计确保了连接器与电路板之间的稳固连接。
    - 双接触点终端:增强长期电气性能和可靠性。
    - 防水防尘:通过内部肋条实现正确极化,确保正确安装并防止误接。

    应用案例和使用建议


    EdgeMate™ 连接器常用于消费类家电、健身设备、家庭娱乐系统、HVAC 设备等领域。对于具体应用,建议考虑以下几点:
    - 选择合适的终端材料:根据具体应用要求选择磷青铜或黄铜终端。
    - 正确的极化设计:使用带有内肋条的非锁定外壳确保正确的安装方向。
    - 适当的环境条件:根据终端材料的温度范围选择合适的使用环境。

    兼容性和支持


    EdgeMate™ 连接器具有多种型号,包括带锁和不带锁的版本,适用于不同电路板设计。制造商提供了详细的技术文档和客户支持,帮助用户更好地了解和使用这些连接器。

    常见问题与解决方案


    - 问题 1:如何确保连接器正确插入?
    解决方案:使用带有内部肋条的外壳确保正确插入方向。

    - 问题 2:如何判断连接器是否牢固?
    解决方案:检查连接器的保持力是否达到或超过 35.6N。

    总结和推荐


    EdgeMate™ Wire-to-Edge-Card Power Connectors 是一款高度可靠、安全的连接器,特别适合于对成本敏感的应用场合。其紧凑的设计、高性价比和广泛的适用性使其成为众多工业和消费电子产品制造商的理想选择。我们强烈推荐在相关应用中使用这种连接器。

1721601806参数

参数
长*宽*高 13.69mm(长度)*2.72mm(高度)
安装方式 压入式
零件状态 停产
包装方式 卷带包装

1721601806厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1721601806数据手册

厂牌 PDF简要描述 下载
MOLEX 卡边缘连接器 - 触头 MOLEX 1721601806 1721601806数据手册

1721601806封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7000+ $ 0.0232 ¥ 0.1924
14000+ $ 0.0206 ¥ 0.171
35000+ $ 0.0187 ¥ 0.155
49000+ $ 0.0174 ¥ 0.1443
库存: 7000
起订量: 7000 增量: 0
交货地:
最小起订量为:7000
合计: ¥ 1346.8
