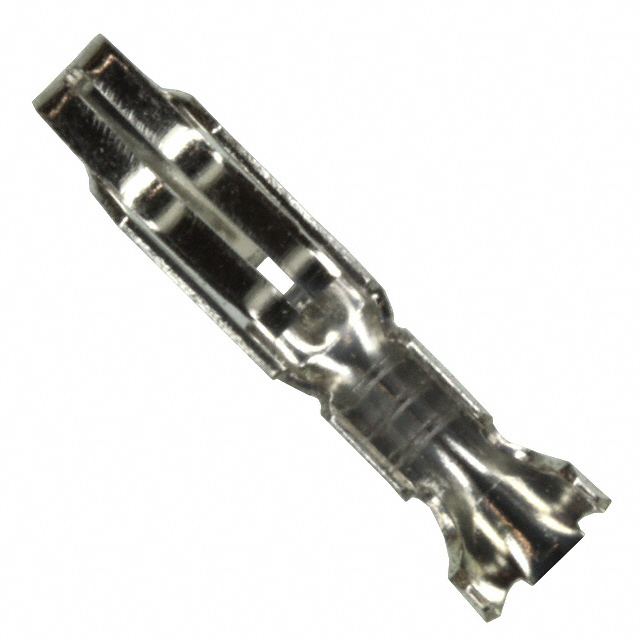

3-61668-1

产品分类: 卡边缘连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Contact SKT Crimp ST Cable Mount 18-24AWG T/R
供应商型号: JY-3-61668-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 触头 3-61668-1

3-61668-1概述


    产品简介


    本产品是一款双极叶片式接触器(Hermaphroditic Contact),采用锡镀层和嵌入式接触保持方式,适用于24至18 AWG(0.2至0.8 mm²)的电线。此接触器具有信号传输功能,适合广泛的应用领域,如汽车、工业自动化和消费电子等。它能够提供可靠稳定的电气连接,确保信号传输的高效和稳定。

    技术参数


    - 接触类型:双极叶片式(Hermaphroditic)
    - 电线尺寸:0.2 – 0.8 mm²
    - 接触保持类型:嵌入式(Snap-In)
    - 接触镀层材料:锡(Tin)
    - 接触方向:直插式(Straight)
    - 接触基材:黄铜(Brass)
    - 最大电流承载能力:6A
    - 操作温度范围:-55°C 至 105°C
    - 绝缘直径范围:2.79 mm(0.11 英寸)
    - 包装数量:6000 个/卷
    - 认证:
    - 符合欧盟 RoHS 指令 2011/65/EU
    - 符合欧盟 ELV 指令 2000/53/EC
    - 符合中国 RoHS 2 指令 MIIT Order No 32, 2016
    - 不含 SVHC(候选物质)

    产品特点和优势


    1. 可靠的电气连接:采用双极叶片设计,确保信号传输的稳定性和可靠性。
    2. 高电流承载能力:最大电流承载能力为6A,满足大部分应用场景的需求。
    3. 广泛的适用范围:适用于不同大小的电线(0.2 – 0.8 mm²),适应多种应用场景。
    4. 卓越的机械强度:采用黄铜作为接触基材,具有良好的机械强度和耐腐蚀性。
    5. 符合多项环保标准:满足欧盟 RoHS、ELV 和中国 RoHS 2 等多项环保标准,符合绿色环保要求。

    应用案例和使用建议


    - 汽车应用:可用于汽车内部线束的连接,确保信号传输的稳定性。
    - 工业自动化:在自动化设备中,确保信号和电力的有效传输。
    - 消费电子:适用于各种消费电子产品,如智能家居设备等。
    使用建议:
    - 在安装过程中,确保接触器与电线的正确连接,以避免接触不良导致的故障。
    - 定期检查和维护接触器,确保其长期稳定运行。

    兼容性和支持


    - 兼容性:本产品与TE Connectivity系列中的其他相关产品高度兼容,如OCEAN-2.0-APPLICATOR-S和EXTRACTION TOOL等。
    - 支持服务:如有任何疑问或需要技术支持,可拨打 +1 800 522 6752 联系TE Connectivity的技术支持团队。

    常见问题与解决方案


    1. 问题:接触器无法正确安装。
    - 解决办法:检查电线尺寸是否匹配,确保电线绝缘直径在2.79 mm(0.11 英寸)范围内。如果仍存在问题,请参考产品手册或联系技术支持。

    2. 问题:接触器出现接触不良。
    - 解决办法:确保接触器与电线紧密接触,必要时重新安装或更换新的接触器。

    总结和推荐


    综上所述,这款双极叶片式接触器具有诸多优势,适用于多个领域的应用。其出色的电流承载能力和广泛的适用范围使其成为市场上极具竞争力的产品。我们强烈推荐这款接触器用于各类需要可靠电气连接的应用场景。如果您对产品有任何疑问或需要技术支持,请随时联系TE Connectivity的专业团队。

3-61668-1参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

3-61668-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-61668-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 触头 TE CONNECTIVITY 3-61668-1 3-61668-1数据手册

3-61668-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
