1721601805

产品分类: 卡边缘连接器 - 触头
厂牌: MOLEX

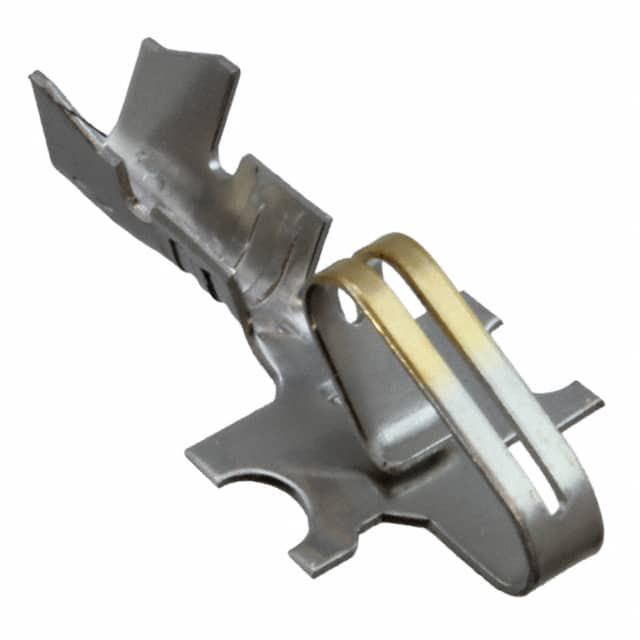

产品描述: Molex 镀金压接端子 母端子, EdgeMate系列, 最大0.8mm², 最小0.5mm²
供应商型号: 1721601805
供应商: Verical
标准整包数: 7000
MOLEX 卡边缘连接器 - 触头 1721601805

1721601805概述

    EdgeMate™ Wire-to-Edge-Card Power Connectors 技术手册解析

    1. 产品简介


    EdgeMate™ Wire-to-Edge-Card Power Connectors 是一款专为电源连接设计的高性能电子元件,具有3.96毫米的间距和正向锁定功能。该产品主要用于直接与电路板边缘卡对接,无需额外的插头配件。其主要功能包括增强的电气性能和可靠性,能够确保长期稳定运行。应用领域广泛,涵盖了消费类/家用电器、健身设备、家庭娱乐系统、暖通空调(HVAC)、工业控制以及照明等多个行业。

    2. 技术参数


    | 参数名称 | 规格 |

    | 最大电压 | 600V AC/DC |
    | 最大电流 | 7.0A(磷青铜)
    5.0A(黄铜) |
    | 接触电阻(最大) | 10毫欧 |
    | 绝缘电阻(最小) | 1000兆欧 |
    | 耐压强度 | 1000V |
    | 插拔力(最大) | 17.8N |
    | 连接件保留在端子上力(最小) | 35.6N |
    | 寿命(最小) | 25个循环 |
    | 操作温度 | 黄铜终端:-40°C至+80°C
    磷青铜终端:-40°C至+105°C |

    3. 产品特点和优势


    EdgeMate™ Wire-to-Edge-Card Power Connectors 具备多种独特功能,主要包括:
    - 直接对接电路板边缘卡,无需额外插头,减少了库存和制造成本。
    - 支持7.0A的大电流传输能力,通过双接触点设计提供长期电气可靠性和性能。
    - 防止误插的正向锁定设计,确保良好的PCB到连接器的保持力。
    - 符合IEC 60355-1安全标准的阻燃版本,提升了安全性能。
    - 极化设计确保正确的对接方向,提高了安装效率。

    4. 应用案例和使用建议


    EdgeMate™ Connector 在多个应用领域展示了其卓越性能。例如,在工业控制系统中,该连接器可用于实现高可靠的电力传输。对于家用电器,它可以用于各种智能家电中,确保稳定的电源供应。对于照明系统,EdgeMate™ 可以提供高电流承载能力,适用于大型照明设备。在使用过程中,建议选择适合应用场景的电流和材料版本,确保满足特定的电气要求和工作环境。

    5. 兼容性和支持


    EdgeMate™ Connector 与多种PCB尺寸兼容,能够满足不同客户的需求。此外,制造商提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方法:检查连接件是否完全插入并确保正向锁定装置已正确激活。
    2. 问题:电流传输不足
    - 解决方法:确认所选型号符合所需电流需求,并确保正确的终端材料和线径选择。
    3. 问题:温度过高
    - 解决方法:确认连接器的工作温度范围,并采取适当的散热措施。

    7. 总结和推荐


    总体而言,EdgeMate™ Wire-to-Edge-Card Power Connectors 是一款值得推荐的高性能连接器产品。它具有优秀的电气性能、出色的可靠性和成本效益,适合在多种应用环境中使用。无论是消费类家电还是工业控制领域,EdgeMate™ 都能提供出色的电力连接解决方案。

1721601805参数

参数
长*宽*高 13.69mm(长度)*3.3mm(高度)
安装方式 压入式
零件状态 最后售卖
包装方式 卷带包装

1721601805厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
