1721601803

产品分类: 卡边缘连接器 - 触头
厂牌: MOLEX

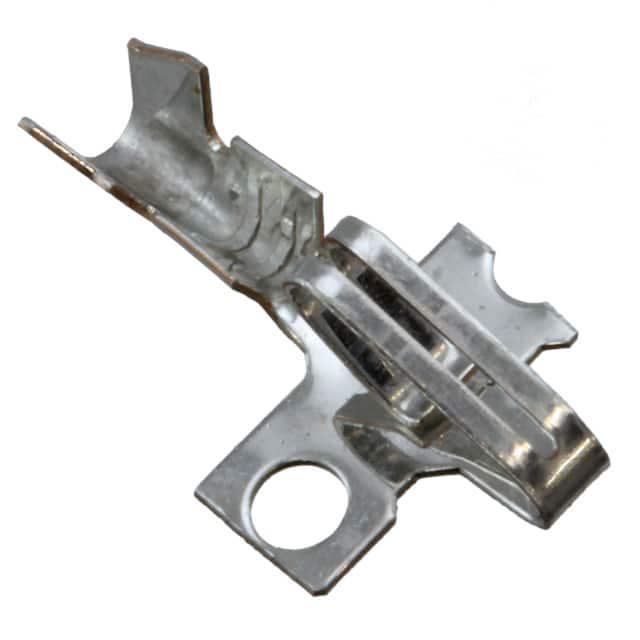

产品描述: Molex 镀锡压接端子 母端子, EdgeMate系列, 最大0.8mm², 最小0.5mm²
供应商型号: 1721601803
供应商: Verical
标准整包数: 1
MOLEX 卡边缘连接器 - 触头 1721601803

1721601803概述

    EdgeMate™ Wire-to-Edge-Card Power Connectors: Technical Handbook Overview

    产品简介


    EdgeMate™ Wire-to-Edge-Card Power Connectors 是一款专为直接连接到印刷电路板(PCB)边缘设计的电源连接器,无须额外的连接器适配器。这些连接器的主要功能包括高电流传输能力、极化设计以确保正确的安装方向,以及正锁设计以增强PCB与连接器之间的连接强度。它们广泛应用于消费类/家用电器、健身器材、工业、电源供应、照明等领域,提供了可靠而高效的电力传输解决方案。

    技术参数


    EdgeMate™ Wire-to-Edge-Card Power Connectors 的技术参数如下:
    - 电气参数:
    - 最大电压:600V AC/DC
    - 最大电流:磷青铜材质可支持7.0A,黄铜材质可支持5.0A
    - 接触电阻:最大10毫欧姆
    - 绝缘耐压:1000V
    - 绝缘电阻:最小1000兆欧姆
    - 机械参数:
    - 接触插入力:最大17.8N
    - 接触保持力:最小35.6N
    - 使用寿命:至少25次循环
    - 物理参数:
    - 阻燃材料:UL94-V2级尼龙6/6
    - PCB厚度:1.57mm
    - 操作温度:磷青铜终端 -40°C 至 +105°C,黄铜终端 -40°C 至 +80°C
    - 环保认证:
    - RoHS认证
    - 无卤素
    - 兼容性:
    - 可用发光线兼容版本,符合IEC 60355-1安全标准
    - 正锁版本可提供额外的PCB保持力

    产品特点和优势


    - 直接安装:无需额外的连接器适配器,减少库存和制造成本。
    - 安全特性:发光线兼容版本通过IEC 60355-1标准,确保安全性。
    - 高可靠性:采用双接触点(bifurcated)设计,确保长期电气性能。
    - 极化设计:提供正确的接插导向,避免错误安装。
    - 正锁设计:增强PCB与连接器间的连接强度,防止意外松动。
    - 灵活定价:提供带锁和不带锁版本以适应不同客户需求。

    应用案例和使用建议


    EdgeMate™ 连接器广泛应用于多种场合,例如:
    - 消费类/家用电器:洗衣机、冰箱等家电的控制板连接。
    - 工业设备:自动化生产线上的控制模块连接。
    - 照明系统:室内和室外照明系统的电气连接。
    使用建议:
    - 在安装前检查所有电气参数是否符合设备需求。
    - 确保所有部件正确安装并达到额定电流。
    - 定期检查连接器的使用寿命,及时更换损坏部件。

    兼容性和支持


    - 兼容性:适用于任何具有3.96mm间距的边缘卡PCB。
    - 支持:提供详细的安装手册和技术支持服务,帮助客户解决问题。

    常见问题与解决方案


    - Q: 如何选择正确的终端型号?
    - A: 根据所需电线范围和基材选择适当的型号。例如,使用18-20 AWG磷青铜材料时可选择型号172160-1802。

    - Q: 如何确保正确的插入?
    - A: 使用极化的连接器和PCB设计,确保接插时的方向正确。此外,可以通过反面锁定特征来防止终端意外弹出。

    总结和推荐


    EdgeMate™ Wire-to-Edge-Card Power Connectors 在各种应用场景中表现出色,不仅提供可靠的电力传输,还通过正锁设计和极化功能提升了安装和操作的便捷性。其低成本、高可靠性的特点使其在市场上具备很强的竞争力。因此,我们强烈推荐此款连接器用于各类电力传输系统中。

1721601803参数

参数
长*宽*高 13.69mm(长度)
安装方式 压入式
零件状态 停产
包装方式 卷带包装
