28S1ER-001N5

厂牌: ROSENBERGER
产品描述: Male Pin,Plug 自由悬挂
供应商型号: 1868-1155-ND
供应商: Digi-Key
标准整包数: 1

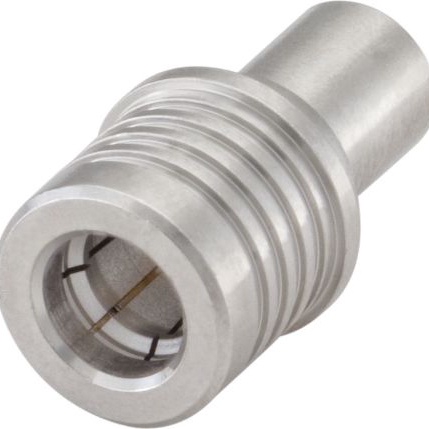

ROSENBERGER 矩形连接器 - 针座 - 公插针 28S1ER-001N5

28S1ER-001N5概述


    产品简介

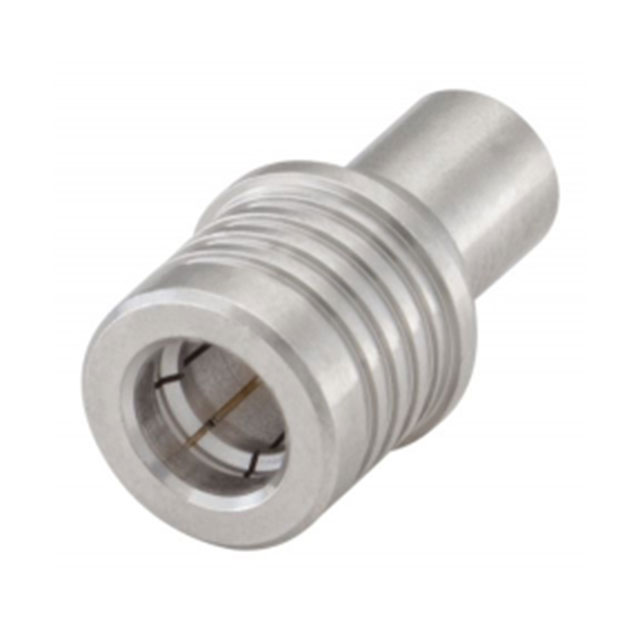

    QMA Termination Plug 1 Watt 28S1ER-001N5
    QMA Termination Plug 1 Watt 28S1ER-001N5 是由 Rosenberger Hochfrequenztechnik GmbH & Co. KG 生产的一款高频同轴射频连接器。该产品主要用于高频信号传输系统,适用于电信、航空航天、无线通信等领域。其主要功能是在高频信号传输中提供可靠的电气连接,确保信号传输的稳定性和可靠性。

    技术参数


    以下是 QMA Termination Plug 1 Watt 28S1ER-001N5 的关键技术规格和性能参数:
    | 参数 | 值 |

    | 阻抗 | 50 Ω |
    | 频率范围 | DC 至 18 GHz |
    | 回波损耗(DC 至 1 GHz) | ≥ 29 dB |
    | 回波损耗(1 至 2.5 GHz)| ≥ 21 dB |
    | 回波损耗(2.5 至 12.4 GHz) | ≥ 17 dB |
    | 中心触点电阻 | ≤ 3 mΩ |
    | 外部触点电阻 | ≤ 2.5 mΩ |
    | 冲击功率(1μs,1%) | 100 瓦(25°C) |
    | 功率处理能力 | 1 瓦(25°C) |
    | 线性度降额 | 每 1°C 减少 0.01 瓦 |
    | 最小插拔次数 | 100 次 |
    | 插入力 | 25 N |
    | 拔出力 | 20 N |
    | 接口保持力 | ≥ 60 N |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 罗氏符合RoHS标准 | 是 |

    产品特点和优势


    QMA Termination Plug 1 Watt 28S1ER-001N5 具备以下独特功能和优势:
    - 高可靠性:回波损耗指标优秀,确保信号传输的低反射和高效率。
    - 宽频率范围:频率范围覆盖DC至18GHz,适用于多种高频应用。
    - 良好的环境适应性:能够在-40°C至+85°C的极端温度下正常工作。
    - 高功率处理能力:能承受高达100瓦的瞬时冲击功率。
    - 长寿命:最少100次插拔周期,适合频繁使用的场合。
    这些特点使其在高频信号传输应用中具有较强的市场竞争力,特别适用于需要高度可靠性的通信系统。

    应用案例和使用建议


    应用案例
    QMA Termination Plug 1 Watt 28S1ER-001N5 在各种高频信号传输系统中都有广泛应用,如:
    - 无线通信基站的天线接口
    - 卫星通信系统的信号传输
    - 雷达系统中的信号连接
    使用建议
    - 环境温度控制:在极端环境下使用时,需注意控制工作温度,避免超出其规定的温度范围。
    - 定期检查:建议定期检查连接器的插拔力和接触电阻,以确保长期稳定运行。
    - 选择合适的电缆:根据具体应用选择合适的电缆类型,以保证最佳的信号传输效果。

    兼容性和支持


    - 兼容性:QMA Termination Plug 1 Watt 28S1ER-001N5 可与符合IEC 61169-50标准的其他连接器和设备兼容。
    - 支持和维护:制造商提供标准的技术支持和维护服务,客户可通过电话、电子邮件等方式联系。

    常见问题与解决方案


    1. 插入力过大:检查连接器是否清洁,确保触点无污物。
    2. 信号质量差:检查阻抗匹配和接地点是否正确,避免干扰。
    3. 温度过高导致失效:将设备放置在通风良好且温度适中的环境中使用。

    总结和推荐


    QMA Termination Plug 1 Watt 28S1ER-001N5 是一款高性能的高频同轴射频连接器,具有高可靠性、宽频率范围和良好的环境适应性等特点。其在高频信号传输系统中的表现优异,特别适用于需要高度可靠性的应用场合。总体而言,这款产品是一款值得推荐的产品。

28S1ER-001N5参数

参数
针脚数 -
间距-配接 -
排数 -
排距 -
额定电流 -
触头镀层 - 配接 -
颜色 -
防护等级 -
触头镀层厚度 - 配接 -
类型 Male Pin,Plug
安装方式 自由悬挂
零件状态 在售
包装方式 袋装

28S1ER-001N5厂商介绍

Rosenberger是一家全球领先的通信技术公司,专注于研发、制造和销售高性能的无线和光纤通信解决方案。公司主营产品包括:

1. 无线通信产品:提供天线、射频电缆、连接器等,广泛应用于移动通信、**通信等领域。
2. 光纤通信产品:涵盖光纤电缆、连接器、分光器等,服务于数据中心、宽带网络等高速数据传输需求。
3. 测试与测量设备:提供通信网络测试和测量工具,帮助优化网络性能和质量。

Rosenberger的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动行业技术进步。
- 品质保证:严格的质量控制流程,确保产品的高性能和可靠性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景。
- 全球网络:拥有广泛的全球销售和服务网络,快速响应客户需求。

28S1ER-001N5数据手册

厂牌 PDF简要描述 下载
ROSENBERGER 矩形连接器 - 针座 - 公插针 ROSENBERGER 28S1ER-001N5 28S1ER-001N5数据手册

28S1ER-001N5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.324 ¥ 103.1365
10+ $ 10.4749 ¥ 87.6617
25+ $ 9.8184 ¥ 82.168
50+ $ 9.3496 ¥ 78.2445
100+ $ 8.9034 ¥ 74.5107
250+ $ 8.3463 ¥ 69.8484
500+ $ 7.9483 ¥ 66.5177
1000+ $ 7.5695 ¥ 63.3469
库存: 263
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 103.13
