BU97520AKV-ME2

产品分类: LED驱动器
厂牌: ROHM
产品描述: Segment Display LCD Driver 5V Automotive AEC-Q100 80-Pin VQFP T/R
供应商型号: BU97520AKV-ME2
供应商: 国内现货
标准整包数: 1000

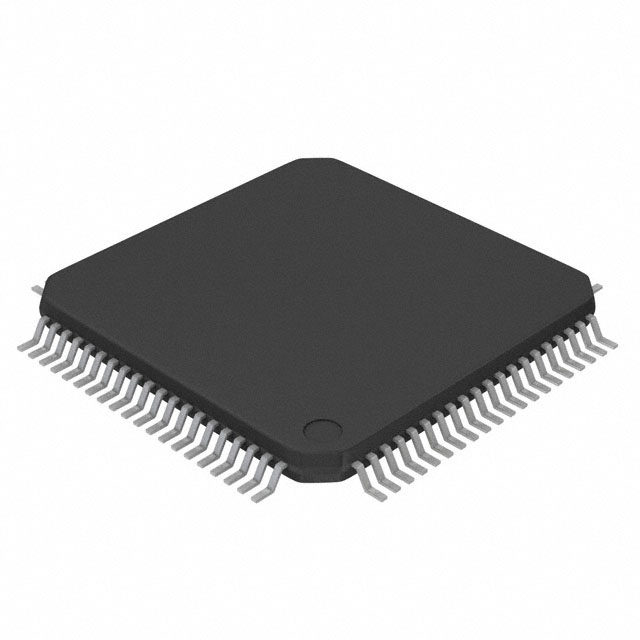

ROHM LED驱动器 BU97520AKV-ME2

BU97520AKV-ME2概述


    产品简介


    BU97520AKV-M LCD Segment Drivers
    BU97520AKV-M 是一款用于液晶显示器(LCD)的多功能段驱动器,它能够驱动高达276个LCD段。这款产品可以实现1/4或1/3的占空比选择,适合多种不同的显示应用,包括汽车音响、家用电器以及计量设备等。它的集成设计和多功能特性使其成为各种消费电子产品和工业应用的理想选择。

    技术参数


    - 供电电压范围:+2.7V 到 +6.0V
    - 工作温度范围:-40°C 到 +85°C
    - 最大段数:276 段
    - 显示占空比:1/3 或 1/4 可选
    - 偏置:1/2 或 1/3 偏置
    - 接口:三线串行接口
    - 封装尺寸:14.00mm x 14.00mm x 1.60mm
    - 绝对最大额定值:
    - 最大供应电压:-0.3 到 +7.0V
    - 输入电压:-0.3 到 +7.0V
    - 允许损耗功率:1.20W
    - 工作温度:-40°C 到 +85°C
    - 存储温度:-55°C 到 +125°C
    - 推荐操作条件:
    - 供电电压:2.7V 至 6.0V
    - 电气特性:
    - 高电平输入电压:0.4VDD 至 VDD
    - 低电平输入电压:0V 至 0.2VDD
    - 输出关断泄漏电流:6.0µA

    产品特点和优势


    1. 多功能段驱动器:最多可驱动276个LCD段,提供灵活的选择和控制选项。
    2. 1/4或1/3占空比:适应不同类型的显示需求。
    3. 通用输出引脚:最多可配置6个引脚作为通用/PWM输出,增强了灵活性。
    4. 内置振荡电路:无需外部组件即可运行。
    5. 内置复位电路:简化系统设计。
    6. 低功耗设计:减少系统功耗,延长电池寿命。

    应用案例和使用建议


    典型应用:汽车音响、家用电器、计量设备等。
    使用建议:
    - 在使用过程中,确保电源电压在规定范围内,避免超过绝对最大额定值。
    - 尽量使用陶瓷电容连接VDD和VSS,以提高稳定性。
    - 在系统设计时,考虑散热问题,防止过热损坏芯片。

    兼容性和支持


    - 兼容性:该产品具有三线串行接口,易于与其他微控制器连接。
    - 支持:ROHM公司提供了详细的技术文档和支持服务,帮助客户进行系统设计和调试。

    常见问题与解决方案


    - 问题1:芯片在极端温度下无法正常工作。
    - 解决办法:设计PCB板时增加散热面积和铜箔面积,确保不会超过最大结温。
    - 问题2:芯片在高频率工作时出现异常。
    - 解决办法:确保外接时钟频率在规定范围内,适当调整内部分频设置。

    总结和推荐


    BU97520AKV-M是一款高度集成且功能丰富的LCD段驱动器,非常适合需要高精度和多功能控制的应用。其低功耗设计和强大的支持使得它在汽车音响和家用电器等领域具有显著的竞争优势。因此,我们强烈推荐在需要高精度和多功能控制的应用中使用这款产品。

BU97520AKV-ME2参数

参数
最小输入电压 -
最小输出电压 -
调光方式 -
拓扑 -
效率 -
最大输出电压 -
输出数量 -
输出电流 -
最大输入电压 -
功率 -
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU97520AKV-ME2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU97520AKV-ME2数据手册

厂牌 PDF简要描述 下载
ROHM LED驱动器 ROHM BU97520AKV-ME2 BU97520AKV-ME2数据手册

BU97520AKV-ME2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.7037
10000+ ¥ 4.5626
库存: 8000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4703.7
