LM4565FVJ-GE2

产品分类: 多媒体放大器
厂牌: ROHM
产品描述: ROHM 音频运算放大器, TSSOP-B8J封装, 单电源, 表面贴装, 8引脚
供应商型号: LM4565FVJ-GE2
供应商: 国内现货
标准整包数: 25

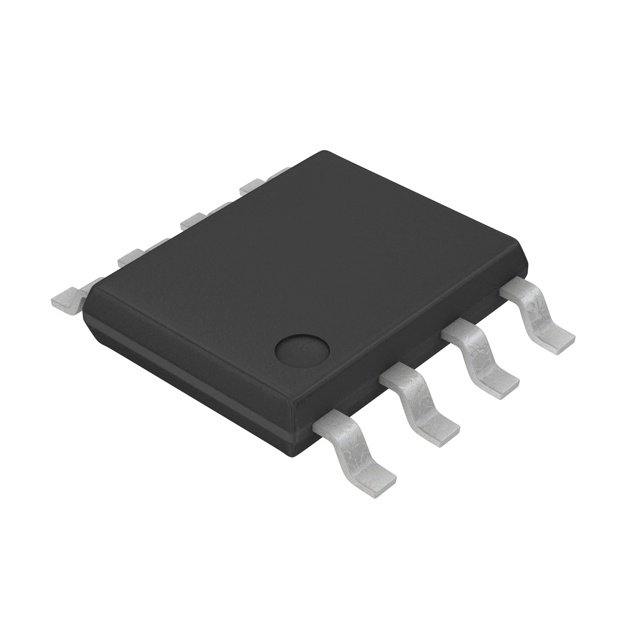

ROHM 多媒体放大器 LM4565FVJ-GE2

LM4565FVJ-GE2概述


    产品简介


    LM4565低噪声运算放大器是一款高性能的低噪声运算放大器,具有高电压增益和宽频带宽。它特别适用于音频应用和有源滤波器等领域。其卓越的输入噪声电压(5 Hz时为5 nV/√Hz)和总谐波失真(0.0002%)使其成为高质量音频系统和精密模拟电路的理想选择。

    技术参数


    - 供电电压范围: ±2V 至 ±18V
    - 温度范围: -40°C 至 +85°C
    - 电压增益 (RL=2kΩ): 100dB(典型值)
    - 压摆率: 5.0V/μs(典型值)
    - 增益带宽: 10MHz(典型值)
    - 输入噪声电压 (5 Hz时): 5 nV/√Hz(典型值)

    产品特点和优势


    - 高电压增益: 可达到100dB,确保信号放大效果显著。
    - 高转换速率: 压摆率为5.0V/μs,适用于高速信号处理。
    - 低输入噪声电压: 输入噪声电压低至5 nV/√Hz,保证高保真度。
    - 低总谐波失真: 总谐波失真仅0.0002%,适合要求严苛的音频应用。
    - 宽增益带宽积: 典型值10MHz,保证了宽频率范围内的良好性能。

    应用案例和使用建议


    应用案例
    1. 音频应用: 适用于高端音频系统,如音响设备、耳机放大器等。
    2. 消费电子产品: 用于需要高精度和低噪声的消费电子产品。
    3. 有源滤波器: 可以作为高精度有源滤波器的核心组件。
    使用建议
    - 环境温度: 确保工作环境温度在-40°C至+85°C范围内。
    - 负载电阻: 根据具体应用需求选择合适的负载电阻值,确保增益和带宽的最佳表现。
    - 电路设计: 设计电路时注意散热问题,尤其是电源电流和输出电流的选择,避免过载导致热损坏。

    兼容性和支持


    - 封装形式: 提供多种封装选项,包括SOP8、SOP-J8、SSOP-B8、TSSOP-B8、MSOP8等。
    - 包装形式: 采用卷盘包装(Embossed tape and reel),方便自动化生产。
    - 制造商支持: ROHM提供详细的技术文档和支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 该产品的工作温度范围是多少?
    A: 工作温度范围为-40°C至+85°C,确保在极端环境下的可靠运行。

    - Q: 如何避免过载导致的产品损坏?
    A: 在设计电路时要合理选择供电电压和负载电阻,并确保散热措施到位,避免产品因过载而受损。

    总结和推荐


    总结: LM4565是一款优秀的低噪声运算放大器,具有高电压增益、高转换速率和低输入噪声电压等特点,非常适合音频应用和有源滤波器等精密模拟电路。
    推荐: 强烈推荐LM4565给需要高精度和低噪声的音频系统和其他精密模拟电路的设计者。其优异的性能和多样的封装形式使其成为市场上极具竞争力的产品。

LM4565FVJ-GE2参数

参数
放大器类型 General Purpose
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 ±18V
最小工作供电电压 -
THD + 噪声 0.0002%
输出类型 -
长*宽*高 3mm*3mm*850μm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM4565FVJ-GE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

LM4565FVJ-GE2数据手册

厂牌 PDF简要描述 下载
ROHM 多媒体放大器 ROHM LM4565FVJ-GE2 LM4565FVJ-GE2数据手册

LM4565FVJ-GE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 3.8013
625+ ¥ 3.6884
1250+ ¥ 3.5776
2500+ ¥ 3.082
5000+ ¥ 3.0205
10000+ ¥ 2.9601
库存: 7225
起订量: 150 增量: 0
交货地:
最小起订量为:25
合计: ¥ 95.03
