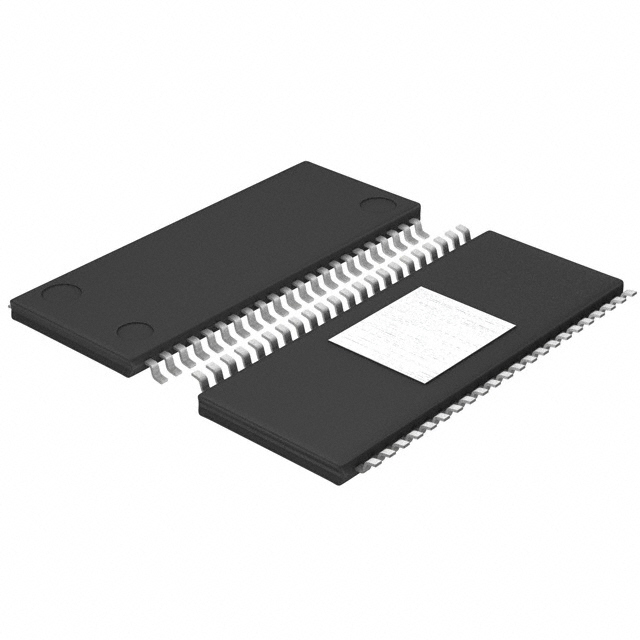

BD5423AEFS-E2

产品分类: 多媒体放大器
厂牌: ROHM
产品描述: 0.1%@ 8Ω @ 1W 2-Channel (Stereo) 10V 10*2 @ 8Ω 16.5V D 类 SOP 贴片安装,黏合安装
供应商型号: CSJ-ST60768897
供应商: 海外现货
标准整包数: 1
ROHM 多媒体放大器 BD5423AEFS-E2

BD5423AEFS-E2概述


    产品简介


    BD5423AEFS 是一款专为低功耗、小型化设计的立体声类-D 功率放大器集成电路(IC),适用于薄型电视等空间受限且对散热要求较高的应用场合。该 IC 采用了最新的 BiCMOS 技术,能够消除输出功率阶段的开启电阻及内部因线路电阻导致的能量损失,达到行业内领先的高效率水平(在 10W+10W 输出、8Ω 负载下可达 90% 的效率)。此外,它还采用了一种紧凑的背面散热型电源封装,使功率消耗和发热降低,无需额外安装散热器,最高输出功率可达 34W。

    技术参数


    - 基本规格
    - 类别:类-D 功率放大器
    - 输出功率:17W + 17W (12V, 4Ω 负载)
    - 供电电压范围:10V 至 16.5V
    - 最大负载电阻:4Ω 至 16Ω
    - 电气特性
    - 整体电路电流(采样模式):25mA(无信号)
    - 整体电路电流(静音模式):10mA(静音控制)
    - 增益:28dB(1W 输出时)
    - 最大输出功率(8Ω 负载,THD+N 10%):10W
    - 最大输出功率(4Ω 负载,THD+N 10%):17W
    - 总谐波失真(1W 输出,带宽 20Hz~20kHz):0.1%
    - 信道串扰(1W 输出,带宽 20Hz~20kHz):85dB
    - 输出噪声电压(采样模式):80μVrms(带宽 20Hz~20kHz)
    - 静音模式残余噪声电压:1μVrms(带宽 20Hz~20kHz)
    - 绝对最大额定值
    - 供电电压:+20V
    - 功耗:2.0W
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +150°C
    - 结温:+150°C

    产品特点和优势


    1. 高效率:高达 90%,业界领先。
    2. 低热生成:无需外部散热器即可实现 17W+17W 的输出功率。
    3. 支持低阻抗负载:最低支持 4Ω 的负载。
    4. 减少启动噪音:减少了电源开关过程中产生的噪音。
    5. 高质量音频静音功能:通过软切换技术实现了高质量音频静音。
    6. 内置保护电路:具备高温保护、过压短路保护等多种安全保护措施。
    7. 多功能同步操作:支持主从同步操作,减少拍频噪音。
    8. 内部 PWM 时钟频率调整:便于防止无线电干扰到 AM 电台。

    应用案例和使用建议


    应用场景
    BD5423AEFS 适用于多种电子设备中,如平板电视、家庭影院系统、便携式音响设备等。在薄型电视中,它可以提供高性能的音频体验,同时不占用过多的空间和产生过多热量。
    使用建议
    - 确保供电电压和负载电阻处于规定范围内,避免超载导致损坏。
    - 使用时务必注意热管理,合理布置散热路径,确保设备在额定温度范围内运行。
    - 注意外部电容和电阻的选型,以保证音频信号质量。

    兼容性和支持


    BD5423AEFS 支持多种外设,可与各类音响系统配套使用。制造商提供了详细的技术文档和指导,包括 PCB 设计参考图和元器件清单,方便用户快速部署和调试。

    常见问题与解决方案


    - 问题:在启动时出现噪音
    - 解决方案:确保电源的启动过程符合规范,将 MUTE 引脚设置为低电平。
    - 问题:温度过高报警
    - 解决方案:检查热设计是否合理,确认散热器是否正确安装,必要时增加散热片或改进散热策略。
    - 问题:供电电压不稳定
    - 解决方案:确保电源的稳定性,使用稳压电源或添加储能电容以稳定电压。

    总结和推荐


    BD5423AEFS 类-D 功率放大器以其卓越的性能、高效率和丰富的保护功能,在众多应用场合中表现出色。其小巧的体积和优异的散热性能使其非常适合用于薄型电视和其他需要节省空间的应用场景。对于追求高质量音频输出和高效能表现的设备制造商来说,这是一款值得推荐的产品。

BD5423AEFS-E2参数

参数
最小工作供电电压 10V
THD + 噪声 0.1%@ 8Ω @ 1W
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 10*2 @ 8Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 16.5V
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装
