ESR10EZPD4700

产品分类: 其它固定电阻
厂牌: ROHM
产品描述: ±0.5% ±100ppm/℃ 470Ω 400mW 0805 黏合安装 2mm*1.25mm*650μm
供应商型号: CSJ-ST63699092
供应商: 海外现货
标准整包数: 1

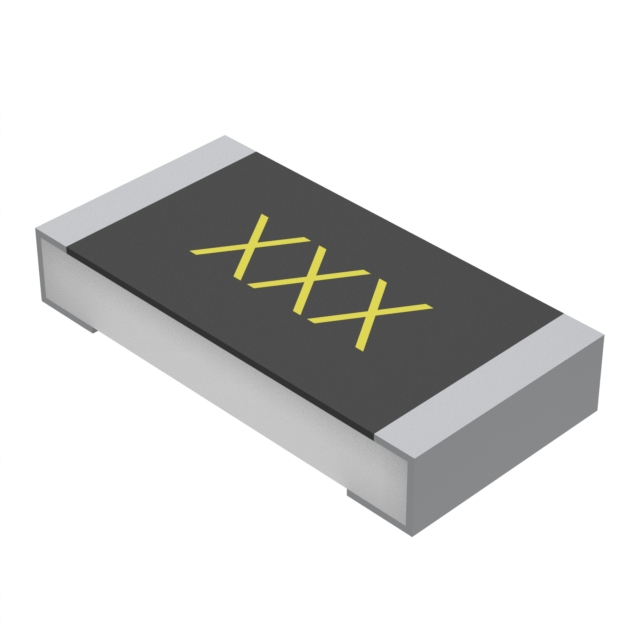

ROHM 其它固定电阻 ESR10EZPD4700

ESR10EZPD4700概述

    Anti-Surge Chip Resistors (ESR Series) 技术手册

    1. 产品简介


    Anti-Surge Chip Resistors(防浪涌芯片电阻) 是一种特殊的电阻器,主要用于提高电路在面对瞬时电流冲击时的可靠性。这类电阻器具备高抗冲击能力和稳定的阻值特性,适用于电源管理和保护系统中。它们广泛应用于各种工业控制设备、通信设备、计算机系统以及汽车电子等领域。

    2. 技术参数


    以下是 ESR 系列各型号的技术参数汇总:
    | 型号 | 尺寸 | 额定功率 (W) | 极限元件电压 (V) | 温度系数 (ppm/℃) | 阻值范围 (Ω) | 工作温度范围 (℃) | 汽车级 |

    | ESR01 | 1005 | 0.20 | 50 | ±100 F (±1%) | 10 ≦ R ≦ 976k, 1M ≦ R ≦ 2.2M | -55 ~ +155 | 是 |
    | ESR03 | 1608 | 0.25 | 150 | ±100 D (±0.5%), ±200 F (±1%), ±200 J (±5%) | 10 ≦ R < 1M, 1M ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | ESR10 | 2012 | 0.40 | 150 | ±100 D (±0.5%), ±100 F (±1%), ±200 J (±5%) | 10 ≦ R ≦ 1M, 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | ESR18 | 3216 | 0.50 | 200 | ±100 D (±0.5%), ±100 F (±1%), ±200 J (±5%) | 10 ≦ R ≦ 1M, 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |
    | ESR25 | 3225 | 0.66 | 200 | ±100 D (±0.5%), ±100 F (±1%), ±200 J (±5%) | 10 ≦ R ≦ 1M, 1 ≦ R ≦ 10M | -55 ~ +155 | 是 |

    3. 产品特点和优势


    - 独特的电阻元件图案和激光微调技术:显著提高了电阻器的抗浪涌能力。
    - 静电放电防护:最高可承受 5kV 的静电放电。
    - 高功率等级:满足多种应用场景的功率需求。
    - 符合严格的品质认证标准:通过了 ISO9001 和 ISO/TS16949 认证。
    - 符合 AEC-Q200 规范:适用于汽车电子应用。

    4. 应用案例和使用建议


    应用案例:
    - 在直流电源管理系统中作为输出端的限流保护。
    - 在高频电路中用作射频信号衰减元件。
    - 在汽车电子系统中作为高压信号线的防护元件。
    使用建议:
    - 在设计电路时,应确保所选型号的额定功率和极限元件电压能够满足具体应用的需求。
    - 需要注意环境温度对电阻器性能的影响,尤其是在高温环境下应考虑降额使用。

    5. 兼容性和支持


    - ESR 系列电阻器与现有电路板设计高度兼容,便于安装和替换。
    - 制造商提供详细的应用指南和技术支持,确保用户能够顺利进行产品选型和应用开发。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高温环境下阻值变化明显 | 选择更高温稳定性或降额使用的型号 |
    | 抗静电能力不足导致损坏 | 确保静电防护措施到位,避免操作过程中的静电损伤 |

    7. 总结和推荐


    总结:
    ESR 系列抗浪涌芯片电阻具有卓越的性能和广泛的应用范围,适用于高可靠性的电源管理和保护系统。它们的高抗浪涌能力、严格的品质控制以及适用标准使其成为众多工业和汽车应用的理想选择。
    推荐:
    鉴于其优异的特性和市场竞争力,我们强烈推荐 ESR 系列电阻器用于需要高性能、高可靠性的应用场景。无论是在工业控制还是汽车电子系统中,这些电阻器都能展现出卓越的表现。

ESR10EZPD4700参数

参数
电阻值 470Ω
温度系数 ±100ppm/℃
精度 ±0.5%
额定功率 400mW
电阻个数 -
引脚数量 -
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 黏合安装
应用等级 汽车级
包装方式 卷带包装

ESR10EZPD4700厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

ESR10EZPD4700数据手册

厂牌 PDF简要描述 下载
ROHM 其它固定电阻 ROHM ESR10EZPD4700 ESR10EZPD4700数据手册

ESR10EZPD4700封装设计

查看详情并下载
Symbol
Footprint
3D Model
