BR24L16FVJ-WE2

厂牌: ROHM
产品描述: 16Kb (2K x 8) 1.7V~5.5V 2Kx8 1.8V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 40Year SOP 贴片安装,黏合安装
供应商型号: A-BR24L16FVJ-WE2
供应商: 云汉优选
标准整包数: 1

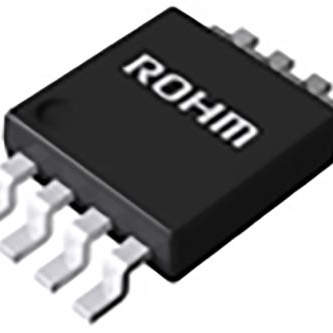

ROHM 带电可擦可编程只读存储器(EEPROM) BR24L16FVJ-WE2

BR24L16FVJ-WE2概述


    产品简介


    BR24Lxxx-W系列是一种通过I2C总线接口方法实现的串行EEPROM(两线制),具有多种容量配置,包括1Kbit至64Kbit不等。这些器件通常用于存储关键数据,适用于各种应用领域,如工业控制、消费电子产品和通讯设备。

    技术参数


    - 电压范围:1.8V至5.5V(某些型号为1.7V至5.5V)
    - 功耗:
    - 写操作电流:1.2mA(典型值)@5V
    - 读操作电流:0.2mA(典型值)@5V
    - 备用操作电流:0.1μA(典型值)@5V
    - 存储寿命:数据可保存40年
    - 数据重写次数:高达1,000,000次
    - 输入电压限制:
    - VIH1:0.7Vcc至Vcc+1.0V(2.5V至5.5V时)
    - VIL1:-0.3V至0.3Vcc(2.5V至5.5V时)
    - 输出电压限制:
    - VOL1:≤0.4V(IOL=3.0mA, 2.5V至5.5V)
    - 通信频率:最高可达400kHz(快速模式),100kHz(标准模式)

    产品特点和优势


    BR24Lxxx-W系列的优势在于其高可靠性、低功耗和易于集成。它的单电源设计使得它非常适合电池供电的应用,而且它的多页写入模式可以在工厂出货时高效地写入初始值。此外,这种EEPROM还配备了防止写入错误的功能,并且能够在低电压下工作。

    应用案例和使用建议


    这些EEPROM常被用于需要可靠数据存储的系统中,例如汽车导航系统、智能家居系统和医疗设备。对于使用这种EEPROM的设计者,建议确保电路设计满足推荐的操作额定值,并且在极端条件下进行充分的测试。

    兼容性和支持


    BR24Lxxx-W系列可以与其他I2C总线设备共用一个端口,这样可以节约微控制器端口资源。制造商ROHM提供了详尽的技术支持和文档,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:设备无法正确读取数据。
    - 解决方案:检查是否所有电气连接正确,尤其是电源电压是否符合要求,以及是否有正确的时序配置。
    - 问题2:写入过程中出现错误。
    - 解决方案:确认写入命令发送前是否满足启动条件,并且检查写保护引脚(WP)是否已正确设置。


    总结和推荐


    BR24Lxxx-W系列EEPROM以其出色的性能和广泛的适用性在市场上占据一席之地。对于需要高可靠性和长寿命数据存储的应用,这款产品是一个极佳的选择。鉴于其多功能性、可靠性和易于集成的特点,我强烈推荐这款产品。

BR24L16FVJ-WE2参数

参数
存储容量 16Kb (2K x 8)
最大访问时间 900ns
输出使能访问时间 -
接口类型 I2C
最大时钟频率 400KHz
最小工作供电电压 1.8V
存储器类型 EEPROM,Non-Volatile
编程电压 1.7V~5.5V
最大工作供电电压 5.5V
组织 2Kx8
数据保留时长 40Year
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

BR24L16FVJ-WE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BR24L16FVJ-WE2数据手册

厂牌 PDF简要描述 下载
ROHM 带电可擦可编程只读存储器(EEPROM) ROHM BR24L16FVJ-WE2 BR24L16FVJ-WE2数据手册

BR24L16FVJ-WE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
