24C01BN

厂牌: XBLW/芯伯乐
产品描述:

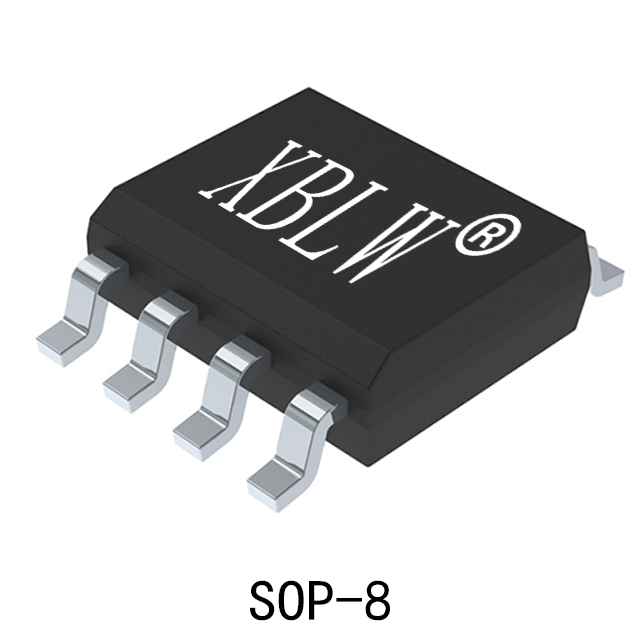

供应商型号: 24C01BN SOP-8
供应商: 云汉优选
标准整包数: 4000
XBLW/芯伯乐 带电可擦可编程只读存储器(EEPROM) 24C01BN

24C01BN概述

    XBLW 24C01 Two-Wire Serial EEPROM 1K(8-bit wide) 技术手册解析

    1. 产品简介


    XBLW 24C01 是一款1024位(8位宽)的串行电可擦除只读存储器(EEPROM),主要应用领域包括工业自动化、消费电子产品、通信设备以及任何需要数据持久存储的应用。24C01 采用标准8引脚封装,如DIP、SOP、MSOP、TSSOP、DFN和SOT-23/TSOT-23,具备低功耗、低电压操作特点。

    2. 技术参数


    - 工作电压范围:1.8V至5.5V,支持工业温度范围(-40℃至85℃)。
    - 存储容量:1024位(128字节)。
    - 封装形式:多种选择,包括DIP、SOP、MSOP、TSSOP、DFN和SOT-23/TSOT-23。
    - 接口:标准双向两线制(I²C)接口,频率可达1MHz(2.5V至5V),400kHz(1.8V)。
    - 存储寿命:100年数据保留。
    - 编程次数:典型值为1,000,000次。
    - 尺寸和重量:具体数据未提供,但符合行业标准。

    3. 产品特点和优势


    - 多电压支持:XBLW 24C01 支持1.8V至5.5V的工作电压,适合不同类型的电路板设计。
    - 低功耗:在全速运行时电流消耗低,有助于延长设备的使用寿命。
    - 高可靠性:具备自我恢复功能,确保在各种条件下稳定工作。
    - 数据保护:具有硬件写保护功能,防止意外数据丢失或损坏。

    4. 应用案例和使用建议


    XBLW 24C01 可广泛应用于需要小容量、快速数据存取的场合,例如:
    - 工业自动化控制系统中的参数存储。
    - 消费电子设备中的配置数据保存。
    - 通信设备中的临时存储和数据缓冲。
    使用建议:
    - 在进行编程操作时,建议先执行一次“软复位”,确保在编程过程中系统状态正确。
    - 使用ACKNOWLEDGE Polling来监控编程状态,提高系统稳定性。

    5. 兼容性和支持


    XBLW 24C01 完全兼容标准的I²C协议,适用于大部分支持I²C通信的微控制器和单片机。厂商提供技术支持热线:4009682003,可以解答用户的疑问并提供维护服务。

    6. 常见问题与解决方案


    - Q: 如何进行数据读取操作?
    - A: 发送START条件后,发送有效的设备地址,设置读写位为1,接收EEPROM的ACK信号后即可开始读取数据。

    - Q: 编程过程中如何避免误写?
    - A: 确保WP引脚处于正确的电平,可以有效防止误写。

    7. 总结和推荐


    综上所述,XBLW 24C01 是一款功能强大且易于使用的串行EEPROM。它提供了稳定的存储能力和灵活的操作模式,非常适合需要数据存储和保护的应用场景。基于其出色的可靠性和广泛的应用领域,强烈推荐使用这款产品。同时,用户应根据具体需求选择合适的封装形式和型号。
    请注意,尽管技术手册提供了详尽的技术规范和应用指导,但在实际应用中仍需进行充分的测试以确保产品的最佳表现。

24C01BN参数

参数
数据保留时长 -
存储器类型 -
组织 -
最小工作供电电压 -
最大工作供电电压 -
接口类型 -
编程电压 -
最大时钟频率 -
最大访问时间 -
存储容量 -
输出使能访问时间 -

24C01BN厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

24C01BN数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 带电可擦可编程只读存储器(EEPROM) XBLW/芯伯乐 24C01BN 24C01BN数据手册

24C01BN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.108
8000+ ¥ 0.1062
12000+ ¥ 0.1035
库存: 100000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 432
直接购买
加入购物车
