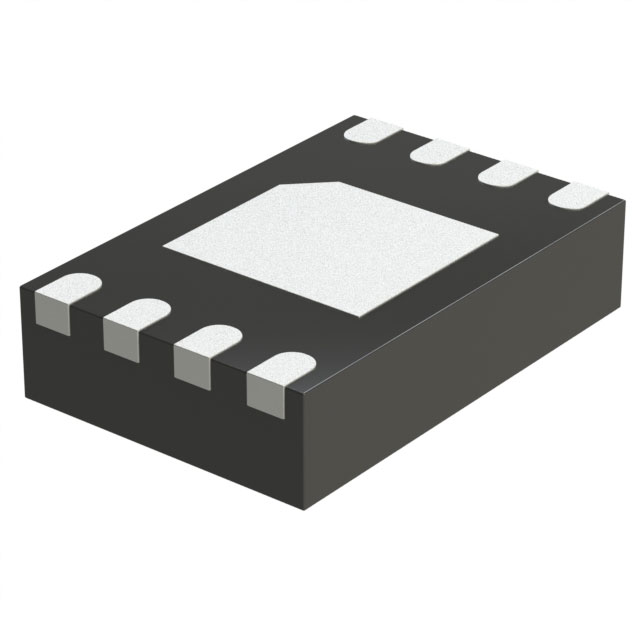

24AA01HT-I/MNY

产品描述: 1Kb (128 x 8) 1.7V~5.5V 128x8 1.7V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 200Year DFN 贴片安装,黏合安装 2mm*3mm*730μm
供应商型号: 579-24AA01HTIMNY
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24AA01HT-I/MNY

24AA01HT-I/MNY概述


    产品简介


    24AA01H/24LC01BH 是由Microchip Technology Inc.生产的1 Kbit电可擦除只读存储器(EEPROM)。这种电子元器件通过两线串行接口(I²C协议)进行数据传输。它们被广泛应用于各种电子设备中,如计算机外设、通讯设备和消费电子产品等领域。

    技术参数


    工作电压:
    - 24AA01H: 1.7V 至 5.5V
    - 24LC01BH: 2.5V 至 5.5V
    最大时钟频率:
    - 100 kHz 或 400 kHz(视电压而定)
    温度范围:
    - 工业级: -40°C 至 +85°C
    - 汽车型: -40°C 至 +125°C
    性能指标:
    - 低功耗 CMOS 技术,典型读电流为 1 mA,待机电流为 1 μA
    - 输出斜率控制以消除接地反弹
    - 最多可进行 1 百万次擦写循环
    - 数据保持时间 >200 年

    产品特点和优势


    24AA01H/24LC01BH 的独特之处在于其能够在低电压下运行(最低 1.7V),并提供优秀的耐久性(超过 1 百万次擦写循环),数据保持时间也超过 200 年。它还具备硬件写保护功能,可以保护一半的存储空间不被写入,同时拥有高达 4000V 的 ESD 保护。这些特点使其在工业和汽车应用中具有广泛的适用性。

    应用案例和使用建议


    应用案例:
    - 计算机外设: 可用于内存扩展。
    - 通信设备: 作为临时存储或配置存储。
    - 消费电子产品: 如遥控器、电视等设备中的数据存储。
    使用建议:
    - 使用低阻值的上拉电阻(如 2kΩ)来改善 SDA 线上的信号质量,特别是在高速模式(400 kHz)下。
    - 当执行页面写入操作时,确保不要跨越物理页面边界,否则将导致数据重写,这可以通过软件编程来避免。

    兼容性和支持


    兼容性:
    - 封装类型: 8 引脚 PDIP、SOIC、TSSOP、TDFN 和 MSOP;5 引脚 SOT-23 和 SC-70。
    - 引脚说明: A0, A1, A2 引脚未连接,可以浮动或者接地。
    - 引脚描述: SDA 为双向地址/数据输入输出端口;SCL 为串行时钟端口;WP 为写保护输入端口。
    支持和服务:
    - Microchip Technology Inc. 提供详细的文档和技术支持,用户可以从官方网站下载相关资料。


    常见问题与解决方案


    常见问题:
    1. 无法正常写入数据。
    - 解决方案: 检查 WP 引脚是否正确设置(应接地以允许写入)。
    2. 数据读取错误。
    - 解决方案: 检查电源电压是否在规定的范围内,确认 SCL 和 SDA 线上的电平符合要求。
    3. 总线不忙时无法启动数据传输。
    - 解决方案: 确保总线上没有残留的数据信号,可以在开始新的数据传输前添加适当的等待时间。

    总结和推荐


    总结:
    - 优点: 极低的工作电流、宽泛的工作电压范围、优秀的擦写耐久性以及强大的 ESD 保护能力。
    - 缺点: 虽然具备写保护功能,但在多任务环境中可能需要额外的软件处理以防止误操作。
    推荐:
    - 24AA01H/24LC01BH 是一款非常可靠且实用的 EEPROM,适合于工业和汽车应用。尽管需要考虑一些特定的应用环境,但整体来说,它是一个值得推荐的选择。

24AA01HT-I/MNY参数

参数
最小工作供电电压 1.7V
数据保留时长 200Year
存储容量 1Kb (128 x 8)
输出使能访问时间 -
编程电压 1.7V~5.5V
最大访问时间 900ns
组织 128x8
最大时钟频率 400KHz
接口类型 I2C
最大工作供电电压 5.5V
存储器类型 EEPROM,Non-Volatile
长*宽*高 2mm*3mm*730μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

24AA01HT-I/MNY厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24AA01HT-I/MNY数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24AA01HT-I/MNY 24AA01HT-I/MNY数据手册
