24C02BN

厂牌: XBLW/芯伯乐
产品描述: 2-Kbit(256 x 8bit),I2C接口,工作电压(Vcc)(v)1.8-5.5V,频率(Hz)1MHz
供应商型号: 14M-24C02BN SOP-8
供应商: 云汉优选
标准整包数: 1

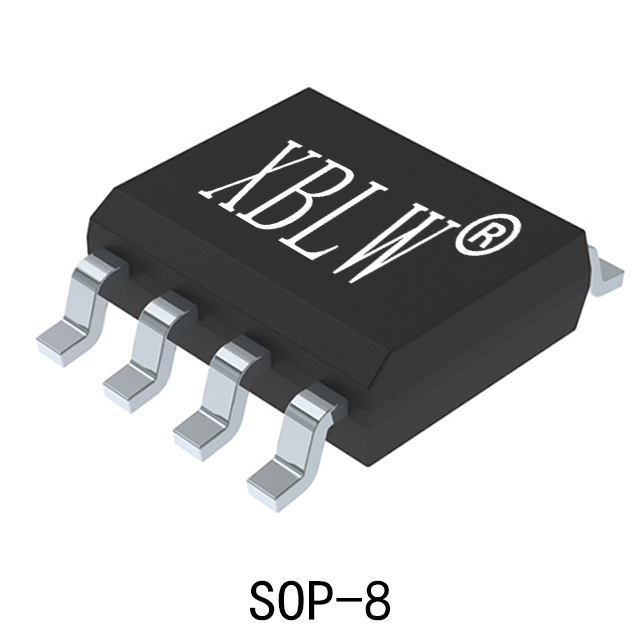

XBLW/芯伯乐 带电可擦可编程只读存储器(EEPROM) 24C02BN

24C02BN概述

    XBLW 24C02 Two-Wire Serial EEPROM 2K (8-bit wide)

    产品简介


    XBLW 24C02 是一款容量为2K位(8位宽度)的串行电可擦除可编程只读存储器(EEPROM)。它包含256个字节(每个字节8位),非常适合需要存储少量数据的应用。这款EEPROM采用先进的CMOS工艺制造,适用于低功耗和低电压环境。24C02 支持多种封装形式,包括8引脚DIP、8引脚SOP、8引脚MSOP、8引脚TSSOP、8引脚DFN和5引脚SOT-23/TSOT-23,使其具有广泛的适用性。

    技术参数


    - 电压范围: 1.8V 到 5.5V,工业温度范围 -40°C 至 85°C。
    - 数据传输速率: 400kHz(1.8V), 1MHz(2.5-5V)。
    - 内存组织: 256 × 8 (2K)。
    - 数据总线: 8位双向串行接口。
    - 写保护: 写保护引脚,硬件数据保护。
    - 耐久性: 通常可达1,000,000次写入循环,数据保留100年。
    - 封装形式: 标准8引脚DIP/SOP/MSOP/TSSOP/DFN,5引脚SOT-23/TSOT-23无铅包装。

    产品特点和优势


    1. 低电压和低功耗操作: 支持1.8V至5.5V的工作电压,适合广泛的应用。
    2. 多页写入模式: 支持16个字节的页写入,提高了写入效率。
    3. 内置噪声防护: 采用施密特触发器和滤波输入以防止噪声干扰。
    4. 可靠性高: 经过1,000,000次写入循环测试,数据保留时间长达100年。
    5. 多封装选择: 提供多种封装形式,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于存储传感器数据。
    - 在智能家电中存储配置信息。
    - 在各种嵌入式系统中存储固件更新数据。
    使用建议:
    - 确保电源稳定,避免电压骤升或骤降导致的数据损坏。
    - 使用适当的上拉或下拉电阻连接地址引脚和写保护引脚,建议阻值不超过10kΩ。
    - 在编程前确认WP引脚状态,确保不会意外擦除数据。

    兼容性和支持


    XBLW 24C02与标准的两线制串行接口完全兼容,支持1.8V到5.5V的工作电压范围。厂商提供技术支持热线4009682003,用户可以通过电话或在线渠道获取技术支持和咨询服务。

    常见问题与解决方案


    1. 问题: 如何初始化设备?
    - 解决方案: 使用软复位步骤,即创建启动条件、时钟发送18位数据“1”,再创建启动条件,具体参见技术手册。
    2. 问题: 编程过程中出现错误怎么办?
    - 解决方案: 检查供电电压是否稳定,确认写保护引脚状态,检查数据总线信号质量。

    总结和推荐


    XBLW 24C02 是一款高性能、多功能且易于使用的串行EEPROM芯片。它具有低功耗、宽电压范围和高可靠性的特点,适合于各种嵌入式系统的应用。考虑到其高耐久性和长数据保留时间,非常推荐用于对数据保存有较高要求的应用场合。无论是家庭自动化、工业控制还是汽车电子等领域,XBLW 24C02 都能提供卓越的表现。

24C02BN参数

参数
组织 -
存储器类型 -
输出使能访问时间 -
数据保留时长 -
编程电压 -
最大时钟频率 -
存储容量 -
最大工作供电电压 -
最大访问时间 -
接口类型 -
最小工作供电电压 -
通用封装 SOP-8

24C02BN厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

24C02BN数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 带电可擦可编程只读存储器(EEPROM) XBLW/芯伯乐 24C02BN 24C02BN数据手册

24C02BN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.1417
1000+ ¥ 0.1333
3000+ ¥ 0.119
10000+ ¥ 0.0892
30000+ ¥ 0.0858
50000+ ¥ 0.0833
库存: 3793
起订量: 100 增量: 4000
交货地:
最小起订量为:100
合计: ¥ 14.17
