11AA040T-I/TT

产品描述: 4Kb (512 x 8) 512x8 1.8V EEPROM,Non-Volatile 5.5V 100KHz Single Wire 200Year SOT-23-3 贴片安装,黏合安装 2.9mm*1.3mm*950μm
供应商型号: 579-11AA040T-I/TT
供应商: Mouser
标准整包数: 1

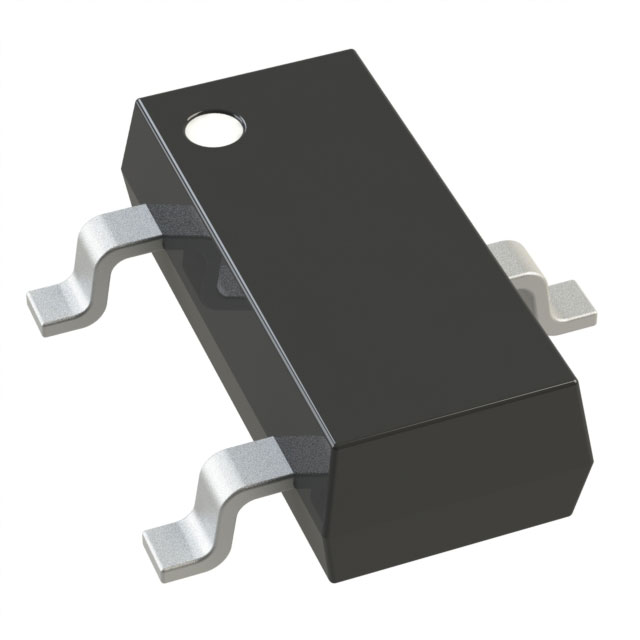

MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 11AA040T-I/TT

11AA040T-I/TT概述


    产品简介


    Microchip Technology Inc. 的11AAXXX/11LCXXX(11XX)系列器件是一组1 Kbit至16 Kbit的串行电可擦除存储器(EEPROM),这些存储器具有单个I/O接口。11XX系列广泛应用于各种工业和汽车领域,因其低功耗CMOS技术和高可靠性而备受青睐。

    技术参数


    主要技术规格:
    - 单个I/O,UNI/O®串行接口总线
    - 低功耗CMOS技术:
    - 活动电流:典型值为1 mA
    - 备用电流(最大值):1 µA(适用于工业温度范围)
    - 内存组织:
    - 128 x 8到2,048 x 8位组织
    - Schmitt触发器输入以抑制噪声
    - 输出斜率控制以消除接地弹跳
    - 最大比特率:100 kbps
    - 自我定时写周期(包含自动擦除)
    - 页写缓冲器,最多支持16字节
    - 状态寄存器用于附加控制:
    - 写使能锁存位
    - 写入过程中标志位
    - 块写保护:
    - 可保护0%,25%,50%或全部阵列
    - 内置写保护:
    - 上电/断电数据保护电路
    - 写使能锁存
    - 高可靠性:
    - 耐久性:1,000,000次擦除/写入循环
    - 数据保留:>200年
    - ESD保护:>4,000V
    - 封装类型:
    - 3引脚SOT-23和TO-92封装
    - 4引脚芯片级封装
    - 8引脚PDIP、SOIC、MSOP、TDFN封装
    工作环境:
    - 工业温度范围:-40°C 至 +85°C
    - 汽车温度范围:-40°C 至 +125°C

    产品特点和优势


    11XX系列EEPROM的主要特点是其UNI/O®单I/O接口,能够通过曼彻斯特编码实现时钟和数据的合并传输。这种设计不仅简化了硬件连接,还提供了低功耗特性。由于其高耐久性和长时间的数据保留能力,使其非常适合需要长期稳定存储的应用。此外,多种封装选项和宽泛的工作温度范围使其在各种环境下的适用性更广。

    应用案例和使用建议


    应用案例:
    11XX系列可以用于汽车、工业自动化、消费电子产品等多种领域。例如,在汽车电子系统中,它可用于存储关键配置数据或传感器数据;在工业自动化中,它可以作为数据记录仪的一部分,存储运行状态和诊断信息。
    使用建议:
    - 在使用11XX系列EEPROM之前,确保供电电压符合指定范围,特别是在低电压操作下(如1.8V)。
    - 使用前务必执行初始化步骤,包括发送启动头并确认有效同步。
    - 注意处理读写操作中的数据完整性,尤其是在高频操作条件下,可能需要校正频率漂移。

    兼容性和支持


    11XX系列器件具有良好的兼容性,支持多种标准封装类型,便于与不同类型的微控制器和ASICs集成。厂商Microchip提供详细的技术支持文档和在线资源,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:无法正确读取数据
    - 解决方案: 检查供电电压是否在正常范围内,尝试重新初始化通信序列。
    2. 问题:写入速度慢
    - 解决方案: 确保写入操作前的数据缓冲区已满,避免频繁的部分写入。
    3. 问题:出现“未完成的命令”错误
    - 解决方案: 检查每个命令的终止条件,确保所有必须的操作已完成。

    总结和推荐


    综上所述,11XX系列EEPROM凭借其高可靠性、低功耗特性和广泛的适用性,在多种应用场景中表现出色。特别是其独特的UNI/O®单I/O接口设计和高效的曼彻斯特编码方式,使得其在复杂环境中仍能保持出色的性能。因此,强烈推荐这一系列产品用于需要高可靠性和低功耗特性的项目中。

11AA040T-I/TT参数

参数
组织 512x8
数据保留时长 200Year
最大工作供电电压 5.5V
接口类型 Single Wire
编程电压 -
存储容量 4Kb (512 x 8)
存储器类型 EEPROM,Non-Volatile
最小工作供电电压 1.8V
最大时钟频率 100KHz
输出使能访问时间 -
最大访问时间 -
长*宽*高 2.9mm*1.3mm*950μm
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

11AA040T-I/TT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

11AA040T-I/TT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 11AA040T-I/TT 11AA040T-I/TT数据手册

11AA040T-I/TT封装设计

查看详情并下载
Symbol
Footprint
3D Model
