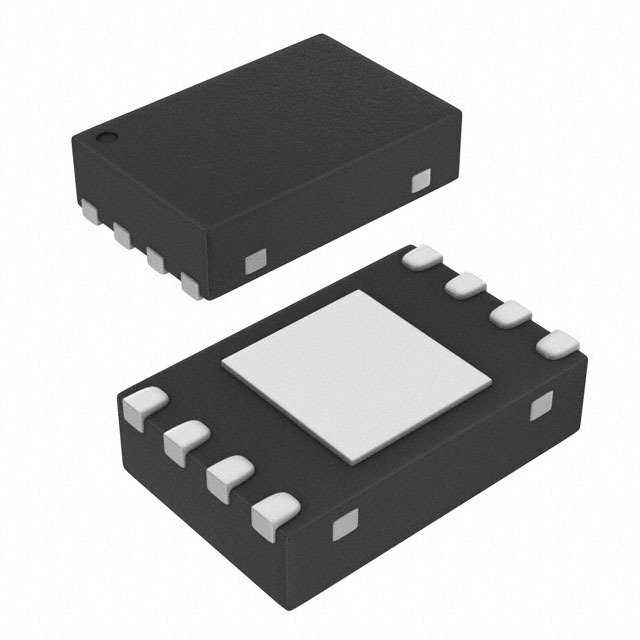

24AA02HT-I/MNY

产品描述: 2Kb (256 x 8) 1.7V~5.5V 256x8 1.7V EEPROM,非易失 5.5V 400KHz 900ns I2C 200Year DFN 贴片安装 2mm*3mm*730μm
供应商型号: Q-24AA02HT-I/MNY
供应商: 期货订购
标准整包数: 3300
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) 24AA02HT-I/MNY

24AA02HT-I/MNY概述


    产品简介


    Microchip Technology Inc. 的 24AA02H 和 24LC02BH 是两款容量为 2 Kbit 的电可擦除可编程只读存储器(EEPROM)。这些设备采用单一供电设计,支持操作电压范围为 1.7V 至 5.5V,能够满足工业级(-40°C 到 +85°C)和扩展级(-40°C 到 +125°C)温度范围的需求。该器件组织为一个包含 256 x 8 位内存的一块区域,并通过两线串行接口进行通信,符合 I2C 标准。

    技术参数


    电气特性:
    - 单一供电,最低操作电压为 1.7V(24AA02H 设备)或 2.5V(24LC02BH 设备)
    - 最大工作频率:400 kHz(对于 VCC ≥ 2.5V,对于 VCC < 2.5V,最大频率为 100 kHz)
    - 电源电流:
    - 读操作:1 mA
    - 写操作:3 mA
    - 备用状态:1 μA
    - 高低电平输入电压阈值:
    - VIH:0.7 × VCC
    - VIL:0.3 × VCC
    - 输出低电平电压:≤ 0.40 V(当 IOL = 3.0 mA 时)
    - 引脚电容:≤ 10 pF
    - 引脚电压范围:-0.6V 至 VCC + 1.0V
    - 数据保持时间:>200 年
    物理特性:
    - 封装形式:8 引脚 MSOP、8 引脚 PDIP、8 引脚 SOIC、8 引脚 TDFN、8 引脚 TSSOP、5 引脚 SC70 和 5 引脚 SOT-23

    产品特点和优势


    低功耗:
    - 支持宽电压范围供电,降低系统复杂度。
    - 低工作电流和超低备用电流设计,延长设备使用寿命。
    高可靠性:
    - 超过 100 万次擦写周期。
    - 数据保留时间超过 200 年。
    - 工作温度范围广泛,从 -40°C 到 +125°C,适用于多种环境条件。
    安全保护:
    - 写保护功能可以保护部分阵列不被随意写入。
    - ESD 保护能力大于 4,000V,提高设备在严苛环境下的生存能力。

    应用案例和使用建议


    应用场景:
    - 这些器件适合用于需要数据存储的系统中,如工业自动化、消费电子产品和汽车电子产品。
    - 特别适合在需要低功耗、高可靠性的场合使用,如电池供电设备或远程监控系统。
    使用建议:
    - 当使用 400 kHz 的工作频率时,确保电源电压高于 2.5V。
    - 确保引脚配置正确,尤其是 SDA 和 SCL 引脚需要外接上拉电阻。
    - 使用写保护功能保护关键数据,防止误写入。

    兼容性和支持


    - 兼容 I2C 标准,可以方便地集成到现有的 I2C 总线系统中。
    - 厂商提供详细的技术支持和售后服务,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    Q1: 数据传输不稳定?
    - 解决方法: 检查 SDA 和 SCL 引脚上的外部上拉电阻是否正确配置,以及是否选择合适的电容值。
    Q2: 写操作失败?
    - 解决方法: 确认写保护引脚(WP)设置正确,且没有超过数据地址边界进行写操作。

    总结和推荐


    综合评估:
    - 24AA02H/24LC02BH 具有优秀的电气特性和广泛的工作温度范围,非常适合应用于各种工业和汽车环境中。
    - 低功耗、高可靠性和完善的防护机制使其成为市场上极具竞争力的产品之一。
    推荐使用:
    - 推荐在需要可靠数据存储和低功耗的应用中使用。尤其适合那些要求数据保持时间和耐用性较高的项目。
    总之,Microchip Technology Inc. 的 24AA02H/24LC02BH 是一款高性能、可靠性和灵活性兼具的 EEPROM,值得在各种需要数据存储的场合考虑选用。

24AA02HT-I/MNY参数

参数
最大工作供电电压 5.5V
输出使能访问时间 -
数据保留时长 200Year
最大时钟频率 400KHz
最大访问时间 900ns
存储容量 2Kb (256 x 8)
存储器类型 EEPROM,非易失
组织 256x8
接口类型 I2C
编程电压 1.7V~5.5V
最小工作供电电压 1.7V
长*宽*高 2mm*3mm*730μm
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售

24AA02HT-I/MNY厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

24AA02HT-I/MNY数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 带电可擦可编程只读存储器(EEPROM) MICROCHIP TECHNOLOGY 24AA02HT-I/MNY 24AA02HT-I/MNY数据手册

24AA02HT-I/MNY封装设计

查看详情并下载
Symbol
Footprint
3D Model
