BU9716BK

产品分类: LED驱动器
厂牌: ROHM
产品描述:
供应商型号: LDL-BU9716BK
供应商: 海外现货
标准整包数: 1

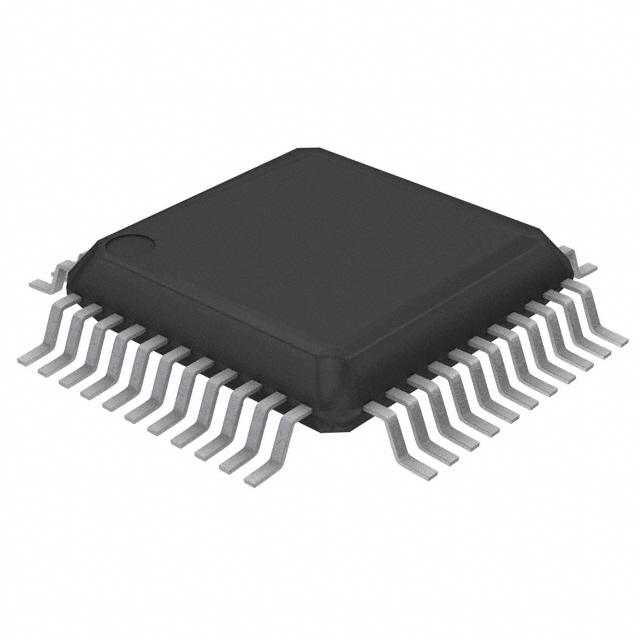

ROHM LED驱动器 BU9716BK

BU9716BK概述

    # BU9716BK/BU9716BKV 图像单元驱动IC技术手册

    产品简介


    BU9716BK 和 BU9716BKV 是面向人机交互接口(Man-Machine Interface)设计的集成电路,专为多媒终端设备如便携式多媒体终端、POS 终端、收款机、短波收音机、电话、相机、录像机、电影投影仪、车载音响系统等提供液晶显示面板驱动解决方案。这些产品主要作为操作模式显示屏的驱动芯片,能够同时支持多达 96 个液晶单元(包含 32 段和 3 公共输出)。此外,该系列 IC 支持 1/2 或 1/3 偏置模式选择,并具有高可靠性和低功耗的特点,非常适合嵌入式应用。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作电压范围 | VDD | 4.5 5.5 | V |
    | 输入电压范围 | VIN | -0.3 VDD+0.3| V |
    | 存储温度范围 | Tstg | -55 125 | °C |
    | 工作温度范围 | Topr | -40 85 | °C |
    | 最大功率耗散 | Pd | 500 400 | mW(取决于封装)|
    | 输出段数 | S1-S32 | 32 |
    | 输出公共端数 | COM1-COM3 | 3 |

    产品特点和优势


    1. 多功能驱动支持:最多可同时驱动 96 个液晶单元,支持 1/3 负载比和 1/2 或 1/3 偏置模式,适应多种显示需求。
    2. 低功耗设计:典型工作电流低至 30 µA,在待机模式下进一步降低到 10 µA,适合电池供电设备。
    3. 高可靠性:绝对最大额定值覆盖宽泛的工作环境,能够在极端条件下保持稳定运行。
    4. 灵活配置:支持外部电阻和电容调整,便于适配不同的液晶屏参数。
    5. 紧凑封装:采用 QFP44 和 VQFP48 封装,占用空间小,易于集成到小型设备中。

    应用案例和使用建议


    应用案例
    1. 便携式终端设备:如智能手机、平板电脑等需要高精度液晶屏驱动的设备。
    2. 家用电器显示屏:用于家电设备的状态显示,如洗衣机、冰箱上的操作界面。
    3. 汽车电子:车载音频系统及导航设备的人机交互显示屏。
    使用建议
    - 在进行硬件设计时,确保外部电阻和电容值根据具体液晶面板特性调整,以获得最佳显示效果。
    - 配合控制器进行串行数据传输时,需严格按照时序图要求设定 CS、CK 和 DI 信号,避免因信号延迟导致显示错误。
    - 若需进入低功耗模式,通过设置 BM 输入为“1”即可有效节省能耗。

    兼容性和支持


    该系列产品兼容广泛的控制逻辑电路,支持 SPI 接口协议(CS、CK、DI),并提供了详尽的技术文档及样品支持服务。若遇到问题可联系制造商获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 显示内容不稳定 | 检查外部电阻电容值是否匹配液晶屏参数。 |
    | 功耗高于预期 | 确保所有未使用的引脚正确接地,关闭不必要的功能模块。|
    | 上电初始化失败 | 按照手册说明进行正确的上电复位操作。 |

    总结和推荐


    综上所述,BU9716BK/BU9716BKV 是一款高性能、低成本的图像单元驱动 IC,特别适用于各种便携式电子设备和家用电器中的人机交互显示屏。其强大的驱动能力、优异的性能表现以及广泛的适用性使其成为同类产品中的佼佼者。因此,强烈推荐此款 IC 在相关领域的应用。

BU9716BK参数

参数
效率 -
输出数量 -
最大输出电压 -
最大输入电压 -
拓扑 -
输出电流 -
功率 -
调光方式 -
最小输入电压 -
最小输出电压 -
长*宽*高 10mm*10mm*2.1mm
通用封装 QFP-44
安装方式 贴片安装
零件状态 在售
包装方式 托盘

BU9716BK厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU9716BK数据手册

厂牌 PDF简要描述 下载
ROHM LED驱动器 ROHM BU9716BK BU9716BK数据手册

BU9716BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.891 ¥ 175.0666
库存: 475
起订量: 32 增量: 1
交货地:
最小起订量为:1
合计: ¥ 175.06
