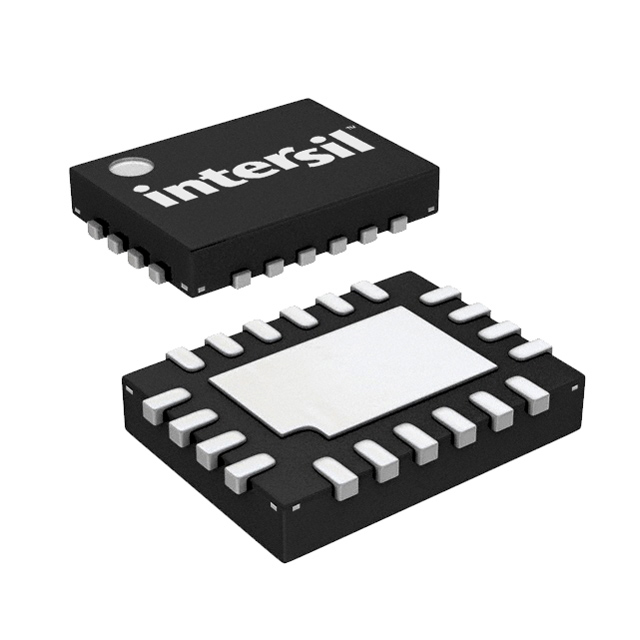

ISL97694AIRTZ-TK

产品分类: LED驱动器
产品描述: 5.5V PWM Step-Up (Boost) 30mA 6 2.4V 26V QFN 贴片安装,黏合安装
供应商型号: Q-ISL97694AIRTZ-TK
供应商: 期货订购
标准整包数: 1000
RENESAS ELECTRONICS LED驱动器 ISL97694AIRTZ-TK

ISL97694AIRTZ-TK概述

    ISL97692, ISL97693, ISL97694A 单或多节锂离子电池供电的四通道及六通道LED驱动器

    产品简介


    ISL97692、ISL97693 和 ISL97694A 是由 Intersil 公司设计的高度集成的四通道和六通道 LED 驱动器,适用于显示背光照明。这些产品通过降低待机电流和允许低至 2.4V 的输入电压,最大限度地延长电池寿命,无需更高电压的电源。

    技术参数


    - 输入电压范围:2.4V 至 5.5V
    - 通道数量:ISL97692(4 通道),ISL97693 和 ISL97694A(6 通道)
    - 每通道最大电流:ISL97692(40mA),ISL97693 和 ISL97694A(30mA)
    - 效率:高达 90%
    - 最小启动电流:低至 1mA 待机电流
    - 调光控制:
    - ISL97692 和 ISL97694A 支持 8 位 PWM 调光,频率高达 30kHz
    - ISL97694A 还支持 10 位和 12 位 PWM 调光,频率分别可达 30kHz、7.5kHz 和 1.875kHz
    - 温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高集成度:单个芯片集成多个通道,简化系统设计。
    - 低功耗:1mA 待机电流确保长时间运行不消耗过多能量。
    - 广泛调光能力:提供多种 PWM 调光分辨率和频率选项,以满足不同应用需求。
    - 动态头空间控制:有效提高电池寿命,同时允许超低占空比的 PWM 调光。
    - 多重保护机制:内置开路短路检测、过压保护和过温保护等功能。

    应用案例和使用建议


    - 应用领域:平板电脑、笔记本电脑和平板显示器的背光照明。
    - 典型应用电路:图 1、图 3 和图 5 展示了这些产品的典型应用电路,可根据不同的 LED 数量和配置进行灵活选择。
    - 使用建议:根据应用需求选择合适的 PWM 调光频率和分辨率,确保高效运行。合理选择外部元件(如电感、电容等)有助于优化整体性能。

    兼容性和支持


    - 兼容性:支持 I2C 或 PWM 输入信号,具备良好的互操作性。
    - 技术支持:Intersil 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q: 如何调节 LED 亮度?
    - A: 通过调节 PWM 输入信号或使用 I2C 控制信号来设置所需的亮度级别。
    - Q: 发生故障时如何快速定位问题?
    - A: 利用内置的短路检测和过温保护机制,快速诊断并解决问题。

    总结和推荐


    ISL97692、ISL97693 和 ISL97694A 在电池寿命管理和调光控制方面表现出色,特别适合便携式设备的显示背光应用。它们的高集成度、低功耗和多重保护机制使其在市场上具有很强的竞争力。强烈推荐给需要高性能 LED 驱动器的应用开发者和技术采购者。

ISL97694AIRTZ-TK参数

参数
调光方式 PWM
最大输入电压 5.5V
最小输入电压 2.4V
最小输出电压 -
拓扑 Step-Up (Boost)
输出数量 6
最大输出电压 26V
效率 -
输出电流 30mA
功率 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL97694AIRTZ-TK厂商介绍
