ISL97692IRTZ-TK

产品分类: LED驱动器
产品描述: 5.5V PWM Step-Up (Boost) 40mA 4 2.4V 26V QFN 贴片安装,黏合安装
供应商型号: Q-ISL97692IRTZ-TK
供应商: 期货订购
标准整包数: 2000

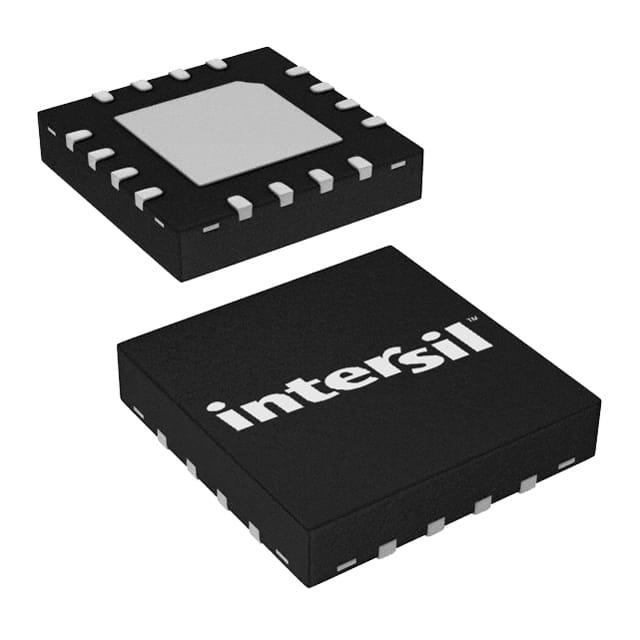

RENESAS ELECTRONICS LED驱动器 ISL97692IRTZ-TK

ISL97692IRTZ-TK概述


    产品简介


    ISL97692, ISL97693, ISL97694A 介绍
    ISL97692、ISL97693 和 ISL97694A 是由 Intersil 公司推出的高集成度 4 通道和 6 通道 LED 驱动器,专为显示器背光照明设计。这些驱动器在电池供电的应用中表现出色,能够在 2.4V 的低输入电压下工作,并且仅需 1mA 的静态电流,从而显著延长电池寿命。

    技术参数


    技术规格和性能参数:
    - 输入电压范围:2.4V 至 5.5V
    - 最大输出电压:24.5V
    - 额定电流:每个通道最高 40mA(ISL97692),或 30mA(ISL97693, ISL97694A)
    - 功率效率:在 6P5S, 3.7V 和 20mA 条件下达到 90%
    - 静态电流:低至 0.8mA
    - PWM 调光分辨率:8位至12位,调光频率可调范围广泛,最高达 30kHz(ISL97692, ISL97694A)
    工作环境:
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 超低输入电压支持:这些驱动器能在低至 2.4V 的电压下工作,非常适合单电池应用。
    - 高效能与低功耗:高效的 LED 驱动设计确保在低功耗状态下仍能达到高亮度显示。
    - 多通道调光控制:ISL97692 和 ISL97694A 支持通道间的相位延迟,提升调光性能。
    - 保护功能丰富:集成过压、短路及过温保护机制,确保长时间稳定运行。

    应用案例和使用建议


    应用场景:
    - 平板电脑:适合用于高分辨率显示器背光。
    - 笔记本电脑:提高亮度控制精度,增强显示效果。
    - 智能手机:优化低功耗模式下的亮度调节。
    使用建议:
    - 在设计应用电路时,根据具体应用需求选择合适的输入电容和输出电容。
    - 注意热管理,尤其是在高电流应用中,避免器件因过热而损坏。
    - 利用 I2C 或 PWM 接口实现灵活的调光控制。

    兼容性和支持


    这些驱动器提供了 I2C 接口,方便与其他电子元件或设备进行通信和控制。Intersil 提供了全面的技术支持和文档资源,帮助用户在开发过程中解决各类问题。

    常见问题与解决方案


    问题一:如何调整 PWM 调光频率?
    - 解决方案:通过设置 ISET 引脚上的外部电阻来调整 PWM 频率。
    问题二:遇到过压或短路保护触发的情况怎么办?
    - 解决方案:检查系统连接,确认所有引脚正确接地,并确保输入电压在规定范围内。

    总结和推荐


    综上所述,ISL97692、ISL97693 和 ISL97694A 系列 LED 驱动器具备优秀的性能和多种优势,适用于各种便携式电子产品。我们强烈推荐在需要高亮度、低功耗 LED 背光照明的应用中采用这些产品。Intersil 提供了详尽的技术资料和支持,使得产品的开发过程更为顺利。如果您正在寻找一种高效且可靠的 LED 驱动方案,这些驱动器将是您的理想选择。

ISL97692IRTZ-TK参数

参数
输出电流 40mA
最小输入电压 2.4V
最大输入电压 5.5V
拓扑 Step-Up (Boost)
调光方式 PWM
输出数量 4
功率 -
最小输出电压 -
最大输出电压 26V
效率 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL97692IRTZ-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL97692IRTZ-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LED驱动器 RENESAS ELECTRONICS ISL97692IRTZ-TK ISL97692IRTZ-TK数据手册

ISL97692IRTZ-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 2.739 ¥ 22.8707
4000+ $ 2.739 ¥ 22.8707
6000+ $ 2.739 ¥ 22.8707
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 45741.4
