9DBV0831AKILF

产品分类: 时钟发生器
产品描述: 瑞萨电子 时钟缓冲器, 48引脚, VFQFPN封装
供应商型号: 2629016
供应商: 海外现货
标准整包数: 2

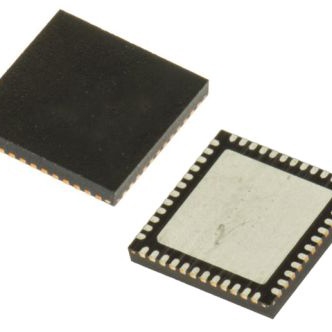

RENESAS ELECTRONICS 时钟发生器 9DBV0831AKILF

9DBV0831AKILF概述


    产品简介


    产品类型与主要功能
    9DBV0831 是由 Integrated Device Technology, Inc.(IDT)推出的 SOF-Friendly 1.8V PCIe Gen1/2/3 零延迟/扇出缓冲器(ZDB/FOB)。这款器件具备低功耗 HCSL 输出接口,专为高性能服务器、存储和网络应用设计。此外,它还支持通过软件选择频率,适用于 50M 或 125M 以太网应用。
    应用领域
    9DBV0831 主要应用于:
    - PCIe Gen1/2/3 总线系统
    - 高速以太网(如 50M 或 125M)
    - 数据中心和企业级存储解决方案
    - 网络设备中的时钟管理

    技术参数


    关键技术规格
    - 输出特性:
    - 8个低功耗(LP)HCSL 差分对(ZO=100Ω)
    - 时序特性:
    - DIF 周期到周期抖动 < 50ps
    - DIF 输出到输出偏移 < 50ps
    - PCIe Gen3 条件下 DIF 添加相位抖动 < 100fs rms
    - 12k-20MHz 范围内 DIF 添加相位抖动 < 300fs rms
    - 电源要求:
    - 输入电压范围:0.75VDD 到 VDD + 0.3V
    - 工作温度范围:商业级(0°C 至 70°C),工业级(-40°C 至 85°C)
    - 功耗:
    - PLL 模式下典型功耗:62mW

    产品特点和优势


    产品优势
    - 节省成本:LP-HCSL 输出可省去 16 个电阻,显著减少 PCB 面积和物料清单(BOM)成本。
    - 低功耗:在 PLL 模式下的功耗仅 62mW,有助于延长电池寿命。
    - 兼容性:支持 Spread Spectrum (SS),可减少 EMI。
    - 灵活性:支持编程设置 slew rate 和输出幅度,可根据不同应用环境进行调优。
    - 高可靠性:配置可通过引脚或软件完成,无需 SMBus 接口即可控制。
    - 空间效率:采用小尺寸 48 引脚 6x6mm VFQFPN 封装,适合紧凑型设计。
    - 地址选择:具有三个可选 SMBus 地址,便于多设备共享 SMBus 总线。

    应用案例和使用建议


    应用场景
    9DBV0831 可广泛应用于需要高精度时钟管理和同步的系统中。例如,在数据中心的服务器集群中,用于管理 PCIe 总线上的时钟信号;在高速以太网交换机中,确保数据传输的准确性和稳定性。
    使用建议
    - 时钟稳定性:在启动前确保参考时钟稳定,避免时钟不稳定导致的数据错误。
    - 热管理:由于功耗较高,应注意系统的散热设计,以保证设备的长期稳定运行。
    - 兼容性测试:在实际应用中,建议进行兼容性测试,确保与其他设备的 SMBus 接口良好兼容。

    兼容性和支持


    兼容性
    9DBV0831 支持 SMBus 接口,并且支持 3.3V 容错,可以与旧控制器无缝对接。此外,其输出兼容 HCSL 差分输入,能够被常见的时钟源驱动。
    厂商支持
    IDT 提供详尽的技术文档和全面的支持服务,包括在线技术支持和专业的应用工程师团队。用户可以通过官方渠道获取最新的产品信息和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出未达到预期的功率 | 确保供电电压在 1.7V 至 1.9V 范围内,并检查是否正确设置了输出幅度。 |
    | SMBus 通信失败 | 确认 SMBus 地址配置正确,并且 SMBus 时钟信号满足要求。 |
    | 输出时钟抖动过大 | 检查时钟源的稳定性和输出路径的阻抗匹配。 |

    总结和推荐


    产品评估
    9DBV0831 凭借其独特的低功耗、高可靠性和易用性,成为 PCIe Gen1/2/3 系统和以太网应用的理想选择。它不仅提供了出色的性能,还在降低成本和提高设计灵活性方面表现出色。
    推荐使用
    鉴于其优异的特性和广泛应用前景,我们强烈推荐使用 9DBV0831。无论是开发高性能服务器还是企业级网络设备,9DBV0831 都能提供可靠的时钟管理和数据同步解决方案。

9DBV0831AKILF参数

参数
最大输出频率 137.5MHz
最大工作供电电压 1.9V
典型供电电流 -
差分 - 输入:输出
输出信号类型 差分
最小工作供电电压 1.7V
最大输入频率 137.5MHz
输入信号类型 差分
输出数量 8
电路数 1
最大占用比 55%
长*宽*高 6mm(长度)*900μm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

9DBV0831AKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DBV0831AKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DBV0831AKILF 9DBV0831AKILF数据手册

9DBV0831AKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 44.8822
10+ ¥ 31.655
20+ ¥ 29.7522
100+ ¥ 24.8449
200+ ¥ 24.3456
库存: 485
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 89.76
