9ZXL0831EKKLF

产品分类: 时钟发生器
产品描述: 时钟缓冲器, 48引脚, VFQFPN封装
供应商型号: 2486265
供应商: 海外现货
标准整包数: 2
RENESAS ELECTRONICS 时钟发生器 9ZXL0831EKKLF

9ZXL0831EKKLF概述


    产品简介


    IDT Inc. 的9ZXL 2nd Generation非常高性能PCIe® Gen4及更高级别的时钟缓冲器是一款专为服务器、网络设备、仪器仪表、存储系统、数据采集和加速卡等高性能应用设计的产品。该系列时钟缓冲器具有多路输出能力和低抖动特性,能够满足PCIe Gen4及更高版本标准的需求。

    技术参数


    - 输出数量:19个
    - 封装尺寸:6mm x 6mm(具体型号可能有所不同)
    - 频率范围:1MHz至400MHz
    - 电源电压:3.3V
    - 温度范围:-40°C 至 +85°C
    - 典型输出阻抗:33Ω/85Ω/100Ω(根据型号不同而不同)
    - 时钟抖动:
    - PCIe Gen4 ZDB模式下:<200 fs RMS
    - 12k-20M带宽下的PCIe模式:<100 fs RMS @ 156.25 MHz
    - 接口类型:LP-HCSL

    产品特点和优势


    9ZXL 2nd Generation时钟缓冲器的主要优势在于其高稳定性、高精度和广泛的兼容性。这款缓冲器支持高达400 MHz的频率范围,能够直接驱动85W负载,无需额外的电阻,从而减少了电路板的空间占用和复杂度。此外,它还具备多种SMBus地址,支持系统安全功能,并能在多个设备间轻松配置。

    应用案例和使用建议


    这款时钟缓冲器广泛应用于高性能计算环境中,例如数据中心服务器、网络交换机、存储阵列等。为了最大限度地发挥其性能,建议在设计时尽量减少信号路径中的噪声源,并保持稳定的电源供应。此外,在高负载条件下,可以考虑使用多个缓冲器以保证系统的稳定性和可靠性。

    兼容性和支持


    9ZXL 2nd Generation时钟缓冲器兼容大多数现有的PCIe Gen4及更高级别系统。IDT公司提供了详尽的技术支持和维护服务,确保客户在使用过程中遇到任何问题都能得到及时的帮助。厂商还提供了详细的设计指南和参考手册,方便客户进行快速部署。

    常见问题与解决方案


    1. 问题:如何设置SMBus地址?
    解决方案:请参考技术手册中的配置指南,根据需要选择合适的设备型号并设置相应的地址。
    2. 问题:如何处理时钟抖动过大的问题?
    解决方案:首先检查电源和接地是否稳定,然后调整布局以减少信号干扰。必要时可以使用低抖动版本的缓冲器。
    3. 问题:设备无法正常启动?
    解决方案:确认所有连接正确无误,检查电源电压是否符合要求。如果问题依旧存在,联系技术支持寻求帮助。

    总结和推荐


    总体而言,IDT Inc. 的9ZXL 2nd Generation时钟缓冲器以其卓越的性能和广泛的应用前景成为高性能计算系统中的理想选择。无论是用于服务器、网络设备还是存储系统,这款产品都展现了出色的稳定性和可靠性。因此,强烈推荐这一款时钟缓冲器给需要高性能、高可靠性的客户。

9ZXL0831EKKLF参数

参数
最大工作供电电压 3.465V
典型供电电流 59mA
最大占用比 55%
最大输出频率 150MHz
最大输入频率 400MHz
差分 - 输入:输出
最小工作供电电压 3.135V
输出信号类型 -
输入信号类型 -
电路数 1
输出数量 8

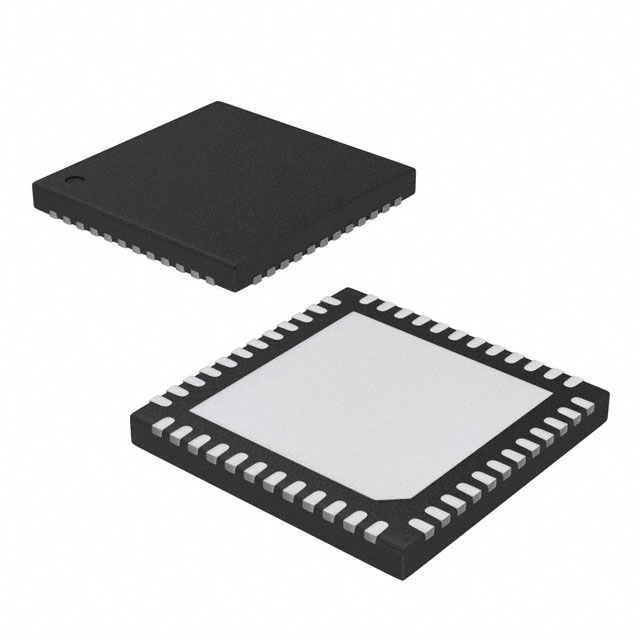

48-VFQFN Exposed Pad
通用封装 QFN-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

9ZXL0831EKKLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZXL0831EKKLF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9ZXL0831EKKLF 9ZXL0831EKKLF数据手册

9ZXL0831EKKLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
