9DBU0641AKILF

产品分类: 时钟发生器
产品描述: 4.5mA 差分 6 1 1.425V 1.575V 167MHz 55% 差分 是 QFN 贴片安装 5mm(长度)*900μm(高度)
供应商型号: 972-9DBU0641AKILF
供应商: Mouser
标准整包数: 1

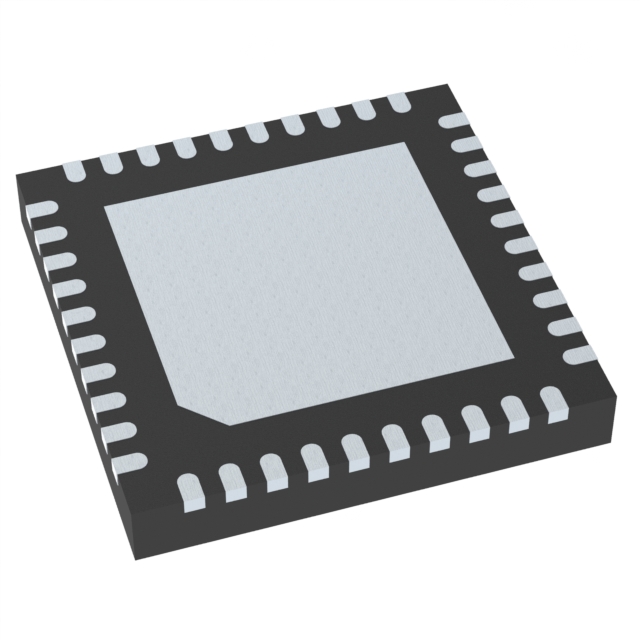

RENESAS ELECTRONICS 时钟发生器 9DBU0641AKILF

9DBU0641AKILF概述


    产品简介


    9DBU0641 PCIe ZDB/FOB

    产品简介


    9DBU0641是IDT公司1.5V超低功耗(ULP)PCIe家族的一员。它专为1.5V PCI Express Gen1-2-3零延迟/扇出缓冲器(Zero Delay/Fanout Buffer,ZDB/FOB)设计。9DBU0641集成了输出终端,提供100Ω的阻抗,直接连接到100Ω传输线。它具备6个输出使能端口用于时钟管理,并且具有3个可选的SMBus地址。这款器件广泛应用于各种需要高稳定性和低延迟信号处理的应用场景,如数据中心、服务器和其他高性能计算系统。

    技术参数


    - 输出特性:6对1-167MHz低功耗(LP)HCSL差分输出(DIF),阻抗为100Ω。
    - 关键指标:
    - DIF周期到周期抖动 <50ps
    - DIF输出到输出偏差 <60ps
    - DIF相位抖动符合PCIe Gen1-2-3标准
    - DIF旁路模式下附加相位抖动 <300fs rms(针对PCIe Gen3)
    - DIF旁路模式下附加相位抖动 <350fs rms(12kHz-20MHz)
    - 工作温度范围:商业级(0°C至70°C),工业级(-40°C至85°C)
    - 供电电压范围:VDDx(核心和模拟供电)1.425V至1.575V
    - 数字输入/输出:SMBus I/O引脚兼容3.3V电平

    产品特点和优势


    - 集成输出终端:可直接连接到100Ω传输线,节省24个电阻,简化布板设计。
    - 低功耗:典型功率消耗仅为46mW,避免热设计问题。
    - 电源灵活性:可以接受1.05V至1.5V的供电,实现最大节能。
    - 电磁干扰(EMI)抑制:支持Spread Spectrum(SS)模式,允许SS以减少EMI。
    - SMBus兼容性:通过三组可选的SMBus地址,支持多设备共享一个SMBus段。
    - 空间节省:采用40针5x5mm VFQFPN封装,减小了电路板占用面积。

    应用案例和使用建议


    应用案例:
    - 数据中心交换机:9DBU0641可以在高密度的数据中心交换机中使用,提供稳定的信号传输。
    - 服务器主板:在服务器主板上使用9DBU0641,可以确保高可靠性、低延迟的信号传输,适用于高速数据处理和通信。
    使用建议:
    - 在配置9DBU0641时,确保所有输入信号都在规定范围内,特别是时钟输入频率应在100MHz以内,以确保最佳性能。
    - 对于SMBus接口,应正确设置地址和电源,以避免信号干扰。
    - 当使用9DBU0641时,注意电源稳定性,确保VDDx和VDDIO的波动不超过规定的范围。

    兼容性和支持


    - 兼容性:9DBU0641支持标准的SMBus协议,与大多数通用的控制器兼容。
    - 支持和维护:IDT公司提供全面的技术支持和文档,包括详细的使用手册和技术指南。此外,厂商还提供了软件工具来帮助用户进行配置和调试。

    常见问题与解决方案


    - 问题:如何正确配置9DBU0641的PLL带宽?
    - 解决方案:通过SMBus接口可以调整PLL带宽,使其适应具体的应用需求。参考技术手册中的配置指南进行操作。

    - 问题:如何确保信号完整性?
    - 解决方案:在设计PCB布局时,要保证差分线的长度匹配,并且尽量减少信号走线的长度。使用内部的滤波器和去耦电容可以进一步提高信号质量。

    总结和推荐


    综合评估:
    - 优点:9DBU0641提供了出色的信号完整性、低功耗和易于集成的特点,特别适合高性能计算和数据中心应用。
    - 建议:强烈推荐使用9DBU0641。其卓越的性能和广泛的应用范围使得它成为同类产品中的佼佼者,特别适用于对信号质量和低功耗有严格要求的应用场景。
    通过综合考虑其技术参数、特性、应用案例和实际使用经验,我们可以得出结论,9DBU0641是一款非常优秀的电子元器件产品,值得在相关应用中采用。

9DBU0641AKILF参数

参数
输出数量 6
电路数 1
最大输出频率 -
最大输入频率 167MHz
最小工作供电电压 1.425V
典型供电电流 4.5mA
差分 - 输入:输出
最大工作供电电压 1.575V
最大占用比 55%
输入信号类型 差分
输出信号类型 差分
长*宽*高 5mm(长度)*900μm(高度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

9DBU0641AKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DBU0641AKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DBU0641AKILF 9DBU0641AKILF数据手册

9DBU0641AKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1975 ¥ 35.4689
10+ $ 3.19 ¥ 26.9555
25+ $ 2.871 ¥ 24.26
100+ $ 2.7 ¥ 22.815
250+ $ 2.6568 ¥ 22.45
490+ $ 2.5725 ¥ 21.7376
980+ $ 2.5305 ¥ 21.3827
2940+ $ 2.499 ¥ 21.1166
库存: 468
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.46
