9DBV0831AKILFT

产品分类: 时钟发生器
产品描述: 差分 8 1 1.7V 137.5MHz 1.9V 137.5MHz 55% 差分 是 QFN 贴片安装 6mm*6mm*900μm
供应商型号: Q-9DBV0831AKILFT
供应商: 期货订购
标准整包数: 2500

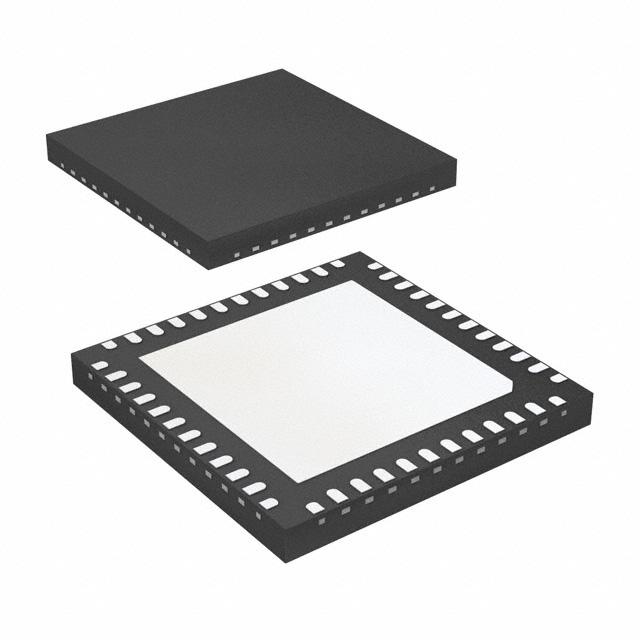

RENESAS ELECTRONICS 时钟发生器 9DBV0831AKILFT

9DBV0831AKILFT概述


    产品简介


    9DBV0831 是 Integrated Device Technology (IDT) 公司推出的一款适用于 PCI Express(PCIe)Gen1/2/3 标准的零延迟/扇出缓冲器(ZDB/FOB),同时也可以用于 50MHz 或 125MHz 的以太网应用。此设备具有八个输出使能端,可进行时钟管理,并且可通过软件选择三种 SMBus 地址。它特别适用于需要高性能时钟管理和低功耗的应用场合。

    技术参数


    - 输出类型:8 个低功耗(LP)HCSL 差分对,阻抗为 100 欧姆。
    - 循环到循环抖动:<50ps。
    - 输出到输出偏斜:<50ps。
    - PCIe Gen3 额外相位抖动:<100fs RMS。
    - 12k-20MHz 额外相位抖动:<300fs RMS。

    产品特点和优势


    - 节省 16 个电阻,减少板级空间和物料清单成本。
    - 典型情况下功率消耗为 62mW,表现出极低的功耗。
    - 支持电磁干扰(EMI)降低的扩频(SS)模式。
    - 拥有八个独立的使能引脚(OE#),可以实现差分对的电源管理。
    - 可编程的上升沿速率,适用于不同的线长。
    - 可编程的输出幅度,适应多种应用环境。
    - 提供三种PLL带宽模式和旁路模式,可针对不同应用最小化相位抖动。
    - 配置可以通过设置引脚完成,无需 SMBus 接口控制。

    应用案例和使用建议


    应用案例
    9DBV0831 广泛应用于需要高性能时钟管理和低功耗的场合,例如 1.8V PCIe Gen1/2/3 零延迟/扇出缓冲器应用,或是在以太网中用于 50MHz 或 125MHz 的时钟同步。
    使用建议
    - 在配置 PLL 模式时,确保选择了合适的频率和带宽,以达到最佳的性能表现。
    - 在处理 SMBus 通信时,需注意电压电平转换以确保信号完整性。
    - 考虑到功耗因素,在长时间运行的系统中,建议启用 SS 模式以减少 EMI。

    兼容性和支持


    - 兼容 3.3V 容错 SMBus 接口,可以与旧控制器配合使用。
    - 支持多种PLL带宽和旁路模式,便于根据具体需求灵活选择。
    - 提供详细的技术支持文档和快速响应的技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动时,某些输出始终关闭 | 检查是否所有输出使能引脚(OE#)都已正确设置为低电平。 |
    | 系统时钟不准确 | 重新配置 PLL 带宽和频率选择。 |
    | SMBus 通信不稳定 | 确认 SMBus 引脚配置正确,电压符合规范。 |

    总结和推荐


    9DBV0831 是一款专为高性能、低功耗设计的 PCIe Gen1/2/3 零延迟/扇出缓冲器,具备多项独特的功能和优势,特别适合于需要高精度时钟管理和低功耗的应用场景。其易用性和灵活性使其成为系统设计的理想选择。总体而言,我们强烈推荐使用 9DBV0831,尤其是对于需要高性能时钟管理和低功耗管理的应用场合。

9DBV0831AKILFT参数

参数
最大输出频率 137.5MHz
输出信号类型 差分
最大输入频率 137.5MHz
电路数 1
输出数量 8
最大占用比 55%
最小工作供电电压 1.7V
最大工作供电电压 1.9V
典型供电电流 -
输入信号类型 差分
差分 - 输入:输出
长*宽*高 6mm*6mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

9DBV0831AKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DBV0831AKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DBV0831AKILFT 9DBV0831AKILFT数据手册

9DBV0831AKILFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 2.233 ¥ 18.6456
5000+ $ 2.233 ¥ 18.6456
7500+ $ 2.233 ¥ 18.6456
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 46614
