ISL97632IRT14Z-TK

产品分类: LED驱动器
产品描述: 5.5V Step-Up (Boost) 70mA 1 2.4V 27V(Max) DFN 贴片安装,黏合安装 2mm*3mm*700μm
供应商型号: Q-ISL97632IRT14Z-TK
供应商: 国内现货
标准整包数: 0
RENESAS ELECTRONICS LED驱动器 ISL97632IRT14Z-TK

ISL97632IRT14Z-TK概述

    ISL97632 LED Driver with 1-Wire Dimming

    1. 产品简介


    ISL97632 是一款高效率且高度集成的PWM升压LED驱动器,适用于采用2至7个白色LED进行背光照明的1.8"至3.5" LCD显示器。该器件集成了肖特基二极管、过压保护(OVP)和动态数字调光功能,为背光设计提供了简单、可靠和灵活的解决方案。

    2. 技术参数


    - 输入电压:2.4V 至 5.5V
    - 输出电压:可选14V、18V或26V OVP(分别对应3、4或7个LED)
    - 驱动LED数量:最多7个LED(3.5V/20mA类型)
    - 集成肖特基二极管
    - 切换频率:约1.45MHz
    - 效率:最高可达86%
    - 封装形式:8引脚TDFN(2x3mm)
    - 温度范围:-40°C 至 +85°C
    - 存储温度:-65°C 至 +150°C

    3. 产品特点和优势


    - 1-Wire 5位数字调光:通过简单的单线接口提供精确控制。
    - 内置过压保护:提供多种OVP阈值选择,适用于不同LED数量的应用。
    - 高效能:高效率的PWM开关频率设计,采用小电感和电容组件。
    - 可靠性:内部补偿网络确保稳定可靠的工作环境。

    4. 应用案例和使用建议


    ISL97632广泛应用于便携式设备的背光系统,如手机、智能手机、MP3播放器、PMP、便携式GPS导航仪以及汽车导航面板等。用户可以根据实际需求选择不同的OVP阈值以适应不同数量的LED。此外,为了提高效率,可以在高压输入情况下使用分离电路配置。
    使用建议:
    - 确保选择合适的电感值以满足电流要求。
    - 选择合适值的电阻器来设定LED电流。
    - 使用0.22μF到1μF的陶瓷电容器,并注意额定电压。

    5. 兼容性和支持


    ISL97632可以与其他电子元器件配合使用,以实现更复杂的功能。它提供了详细的电气规格,保证了与其他系统的兼容性。制造商提供了全面的技术支持,包括数据手册、应用笔记和技术咨询服务。

    6. 常见问题与解决方案


    - 问题:LED亮度不均匀。
    - 解决方案:检查是否所有LED都正常工作,并确保输入电压和电流设置正确。

    - 问题:电源电流过大。
    - 解决方案:调整负载电阻或更换更适合的电感器以减少峰值电流。

    7. 总结和推荐


    ISL97632是一款性能优良、功能强大的LED驱动器,具有高度集成化和灵活性。它通过简单的1-Wire接口提供了出色的调光能力,并在各种应用环境中表现出色。对于需要高效且可靠的背光解决方案的项目,我们强烈推荐使用ISL97632。

ISL97632IRT14Z-TK参数

参数
最大输入电压 5.5V
输出电流 70mA
调光方式 -
效率 -
最小输出电压 -
输出数量 1
最小输入电压 2.4V
拓扑 Step-Up (Boost)
功率 -
最大输出电压 27V(Max)
长*宽*高 2mm*3mm*700μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL97632IRT14Z-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL97632IRT14Z-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LED驱动器 RENESAS ELECTRONICS ISL97632IRT14Z-TK ISL97632IRT14Z-TK数据手册

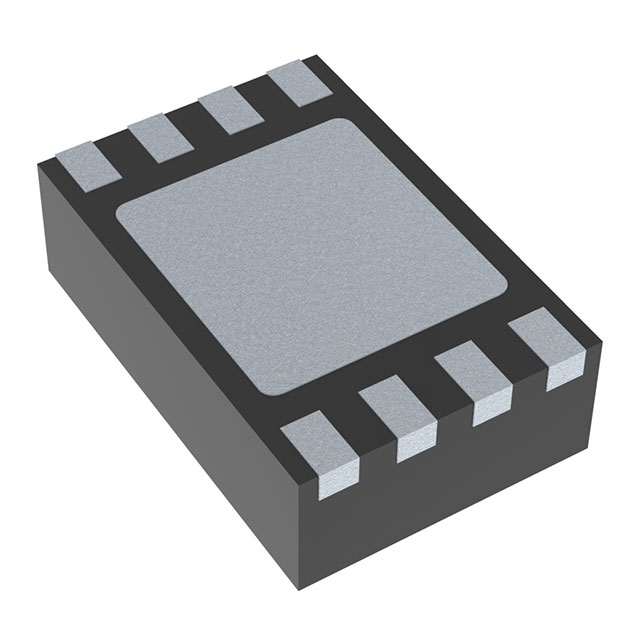

ISL97632IRT14Z-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
