9ZX21501BKLF

产品分类: 时钟发生器
产品描述: 390mA 15 1 3.135V 400MHz 3.465V 400MHz 55% 是 QFN 贴片安装 9mm*9mm*900μm
供应商型号: 972-9ZX21501BKLF
供应商: Mouser
标准整包数: 1

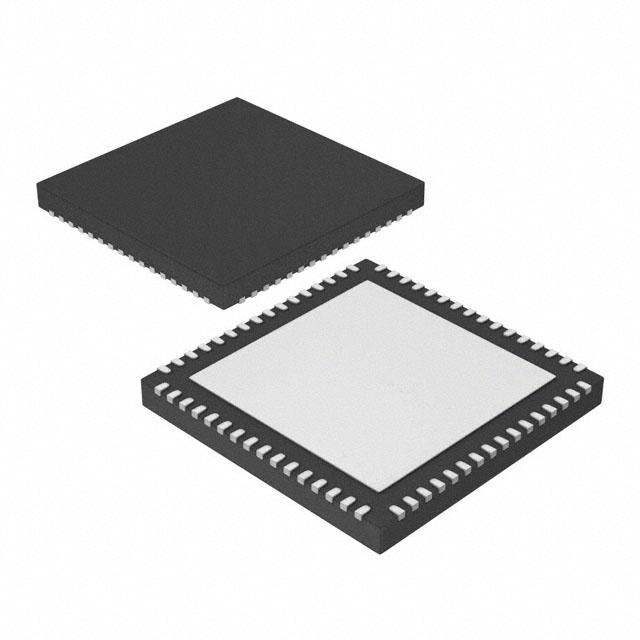

RENESAS ELECTRONICS 时钟发生器 9ZX21501BKLF

9ZX21501BKLF概述


    产品简介


    IDT 9ZX21501B:十五输出差分Z缓冲器
    IDT公司的9ZX21501B是一款针对PCIe Gen3和QPI应用设计的十五输出差分缓冲器。它兼容PCIe Gen1和Gen2,通过调整外部反馈路径,用户可以在设计中消除时延的同时保持关键QPI应用中的低漂移。在旁路模式下,这款缓冲器能够提供高达400MHz的输出频率。

    技术参数


    - 输出功能:
    - 15个0.7V电流模式差分HCSL输出对

    - 特性与优势:
    - 可调节外部反馈路径;可调输入到输出延迟
    - 9个可选SMBus地址;多台设备可以共享相同的SMBus段
    - 7个专用OE#引脚;硬件控制输出
    - PLL或旁路模式;PLL可以抖动校正输入时钟
    - 可调PLL带宽;最小化下游PLL中的抖动峰值
    - 兼容展频输入时钟;减少电磁干扰
    - SMBus接口;未使用的输出可以禁用
    - 100MHz和133.33MHz PLL模式;支持旧版QPI
    - 关键规格:
    - 周期到周期抖动:<50ps
    - 输出到输出偏斜:<65ps
    - 输入到输出延迟:用户可调
    - 输入到输出延迟变化:<50ps
    - 相位抖动:PCIe Gen3 <1ps rms
    - 相位抖动:QPI 9.6GB/s <0.2ps rms

    产品特点和优势


    - 灵活性:外部反馈路径使用户可以根据具体需求调整输入到输出的延迟,提高了设计的灵活性。
    - 高可靠性:PLL模式下的时钟抖动校正和较低的相位抖动确保了信号传输的稳定性和可靠性。
    - 多功能性:9个SMBus地址和多个控制输入使设备能够在多种应用中灵活部署。
    - 低功耗:功率管理功能使得在不需要输出时可以进入低功耗状态,实现最佳能效。

    应用案例和使用建议


    推荐应用:15输出PCIe Gen3/QPI缓冲器,适用于Romley平台。
    实际使用场景:
    - 在服务器、存储系统中用于高速数据传输,如QPI连接。
    - 在需要高带宽、低延迟的应用中,例如数据中心交换机和路由器。
    使用建议:
    - 根据不同的应用场景选择合适的PLL带宽,以达到最佳的信号质量和稳定性。
    - 调整外部反馈路径来优化时序性能,特别是在关键QPI应用中。
    - 确保电源管理和接地设计符合规范,以避免噪声和干扰。

    兼容性和支持


    - 兼容性:该产品与现有的PCIe Gen1/2/3标准及QPI标准兼容。
    - 支持:厂商提供了详细的文档和参考设计,同时技术支持团队可以为用户提供帮助,解答常见问题。

    常见问题与解决方案


    常见问题1:如何设置外部反馈路径?
    - 解决方案:参阅数据手册中的配置指南,根据应用需求调整反馈电阻值。
    常见问题2:如何选择合适的PLL带宽?
    - 解决方案:根据具体应用场景选择合适的PLL带宽,以优化信号质量并最小化抖动。
    常见问题3:在旁路模式下,输出频率如何设置?
    - 解决方案:参考数据手册中的PLL操作模式读回表,通过设置相应的控制引脚来选择所需的PLL模式。

    总结和推荐


    IDT的9ZX21501B是一款高度灵活且高性能的十五输出差分缓冲器,特别适合于PCIe Gen3和QPI应用。其独特的外部反馈路径和高可靠性使其在各种高要求应用中表现出色。因此,强烈推荐此产品给需要高性能、可靠性和低延迟的数据中心、服务器和存储系统的开发者。

9ZX21501BKLF参数

参数
最大工作供电电压 3.465V
输出信号类型 -
电路数 1
最大占用比 55%
差分 - 输入:输出
典型供电电流 390mA
最大输入频率 400MHz
最小工作供电电压 3.135V
输入信号类型 -
输出数量 15
最大输出频率 400MHz
长*宽*高 9mm*9mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

9ZX21501BKLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZX21501BKLF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9ZX21501BKLF 9ZX21501BKLF数据手册

9ZX21501BKLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6475 ¥ 64.6214
10+ $ 5.632 ¥ 47.5904
25+ $ 5.1192 ¥ 43.2572
207+ $ 5.1084 ¥ 43.166
414+ $ 4.5045 ¥ 38.063
1035+ $ 4.2315 ¥ 35.7562
库存: 362
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.62
直接购买
加入购物车
