9DB233AGILF

产品分类: 时钟发生器
产品描述: 瑞萨电子 时钟缓冲器, 每芯片4元件, 20引脚, TSSOP封装
供应商型号: 2637983
供应商: 海外现货
标准整包数: 2

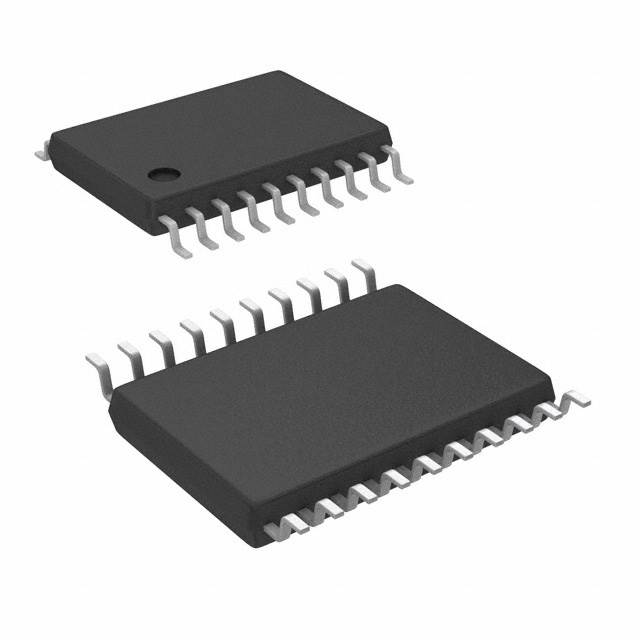

RENESAS ELECTRONICS 时钟发生器 9DB233AGILF

9DB233AGILF概述


    产品简介


    IDT 9DB233 零延迟双输出差分缓冲器
    IDT 9DB233 是一款为PCIe Gen3 设计的零延迟双输出差分缓冲器,能够支持PCIe Gen3 规范,同时兼容PCIe Gen2 和Gen1。这款缓冲器由IDT的932S421或932SQ420主时钟发生器提供差分SRC输出对驱动。它具有输入时钟抖动衰减功能,并且可选的PLL带宽模式可以最大化系统性能,无论是采用还是不采用展频时钟。
    主要功能和应用领域
    - 支持PCIe Gen3,兼容PCIe Gen2和Gen1
    - 可以处理输入时钟上的抖动
    - 具备选择性的PLL带宽,可以调整不同的性能需求
    - 通过SMBus接口控制PLL带宽和旁路选项
    - 适用于Express Card 应用
    - 输出为两个0.7V电流模式差分HCSL输出对

    技术参数


    基本参数
    - 供电电压:3.3V ±5%
    - 工作温度范围:商业级(0°C到70°C)工业级(-40°C到85°C)
    - 输入过压保护:最高5.5V
    输入特性
    - 输入低电压(VIL):GND - 0.5V
    - 输入高电压(VIH):3.3V + 0.5V
    - 输入高电压(VIHSMB):5.5V
    - 输入频率:最大值110MHz
    输出特性
    - 输出低电压(VOL):0.4V
    - 输出高电压(VOH):0.7V
    - 最大电压(Vmax):801mV到1150mV
    - 最小电压(Vmin):-300mV到5mV
    - 输出摆幅(Vswing):300mV到1557mV
    - 交叉电压(Vcross):250mV到550mV
    性能指标
    - 周期到周期抖动:<50ps
    - 输出到输出偏移:<50ps
    - PCIe Gen3 相位抖动:<1.0ps RMS

    产品特点和优势


    独特功能和优势
    - 支持OE#引脚,适合Express Card 应用
    - 具备PLL模式或旁路模式,PLL模式可以减少输入时钟抖动
    - 选择性的PLL带宽,可以减少下游PLL的峰值抖动
    - 兼容展频时钟,可以跟踪输入时钟的展频,降低电磁干扰
    - SMBus接口,允许控制PLL带宽和模式

    应用案例和使用建议


    典型应用
    - 作为2个输出的PCIe Gen3零延迟/扇出缓冲器
    - 适用于需要高精度和稳定性的高速通信系统
    使用建议
    - 在系统设计中,确保差分输出线路长度匹配,避免输出偏移增加
    - 使用外部固定精度电阻(如475Ω)来设置参考电流,以确保输出阻抗符合要求
    - 仔细考虑PLL带宽的选择,根据系统中的抖动情况进行调节

    兼容性和支持


    兼容性
    - 与IDT的932S421或932SQ420 主时钟发生器完全兼容
    支持和服务
    - IDT提供详细的用户指南和技术文档,帮助用户正确使用和配置产品
    - 提供专业的技术支持团队,解答用户在使用过程中遇到的问题

    常见问题与解决方案


    常见问题及解决方法
    1. 问:电源供应电压超出范围怎么办?
    - 答: 检查电源电压是否稳定在3.3V ±5%,必要时使用稳压电源。
    2. 问:输出信号存在抖动怎么办?
    - 答: 调整PLL带宽,或者检查输入时钟的质量。
    3. 问:如何启用或禁用某个输出?
    - 答: 使用相应的OE#引脚进行控制。例如,OE0#引脚用于控制第一个输出对,OE1#引脚用于控制第二个输出对。

    总结和推荐


    总体评价
    IDT 9DB233是一款高性能、低抖动、零延迟的PCIe Gen3差分缓冲器,适用于多种高速通信应用。其优良的电气特性和广泛的工作温度范围使其成为许多关键任务系统的理想选择。通过其PLL模式和选择性的PLL带宽设置,用户可以轻松地调整系统的性能,以满足不同的需求。综合考虑其可靠性和功能性,强烈推荐在需要高精度时钟分配的应用中使用此产品。

9DB233AGILF参数

参数
电路数 1
输入信号类型 差分
最大工作供电电压 3.465V
最小工作供电电压 3.135V
差分 - 输入:输出
输出数量 2
最大输出频率 100MHz
最大输入频率 110MHz
典型供电电流 70mA
最大占用比 55%
输出信号类型 差分
长*宽*高 6.5mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

9DB233AGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DB233AGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DB233AGILF 9DB233AGILF数据手册

9DB233AGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 38.7308
10+ ¥ 27.3306
20+ ¥ 26.788
26+ ¥ 25.2379
74+ ¥ 24.7334
库存: 102
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 77.46
