9ZXL1530BKLF

产品分类: 时钟发生器
产品描述: 150mA 15 1 3.135V 3.465V 150MHz 55% 是 VFQFPN-64 贴片安装 9mm(长度)*900μm(高度)
供应商型号: 972-9ZXL1530BKLF
供应商: Mouser
标准整包数: 1

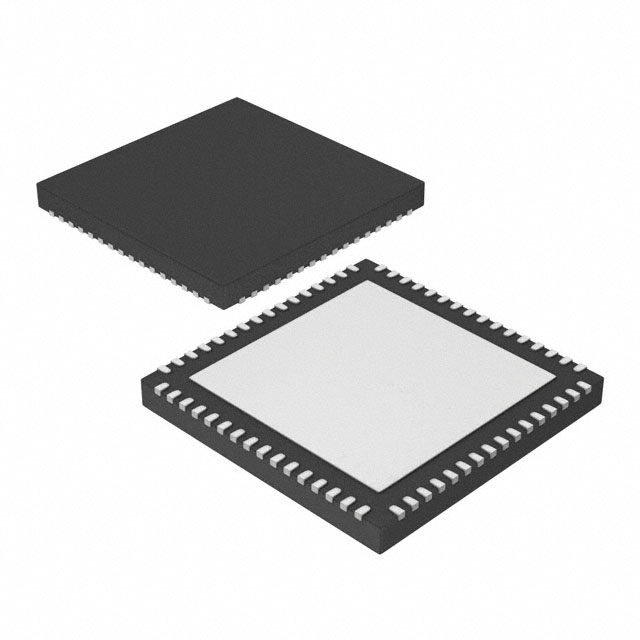

RENESAS ELECTRONICS 时钟发生器 9ZXL1530BKLF

9ZXL1530BKLF概述


    产品简介


    《9ZXL1530》是一款由Intel开发的高性能低功耗差分缓冲器,是9ZX21501的衍生版本,专为降低功耗而设计。它提供了15个差分输出通道,利用低功耗HCSL(LP-HCSL)输出,相比原版芯片可降低超过50%的功耗。该产品适用于PCI-Express Gen1/2/3或QPI/UPI应用,并且采用了固定外部反馈以维持严格的QPI/UPI应用需求。

    技术参数


    - 输入到输出延迟: 固定为0ps
    - 输入到输出延迟变化: <50ps
    - 周期到周期抖动: <50ps
    - 输出到输出偏差: <65ps
    - 相位抖动:
    - PCIe Gen3 < 1ps rms
    - QPI 9.6GB/s < 0.2ps rms
    - 供电电压范围:
    - 3.3V核心供电电压:4.6V
    - 逻辑供电电压:4.6V
    - I/O供电电压:4.6V
    - 绝对最大额定值:
    - 存储温度范围:-65°C到150°C
    - 接口ESD保护:2000V
    - 其他参数:
    - 输入信号范围:0.7V差分真值输入
    - 输出信号范围:0.7V差分真值输出
    - 输入/输出电容:1.5pF到5pF
    - 电源电流:在100MHz模式下,所有输出活动时典型值为40mA

    产品特点和优势


    - 低功耗: 采用LP-HCSL技术,相比原版芯片功耗降低超过50%,适合对功耗敏感的应用场合。
    - 高可靠性: 固定反馈路径使得输入到输出延迟固定为0ps,提供更稳定可靠的性能。
    - 灵活的配置选项: 支持PLL或旁路模式,可根据具体应用选择合适的模式来实现时钟去抖动或直接传输时钟信号。
    - 兼容性与扩展性: 支持多个地址共享同一SMBus段,允许在复杂系统中高效集成多个设备。
    - 优化的时序参数: 输出到输出偏差小于65ps,确保高速通信时的数据完整性。


    应用案例和使用建议


    - 服务器应用: 这款芯片特别适合用于Romley、Grantley和Purley服务器中,用于数据通信和时钟同步。使用时需要注意系统时钟稳定性,避免引入额外的抖动。
    - 其他嵌入式系统: 在需要多通道高精度时钟同步的应用中也能发挥重要作用。使用时应考虑电源管理和信号完整性,确保时钟信号的纯净度。

    兼容性和支持


    - 兼容性: 本产品支持SMBus接口,允许多个设备共享同一个SMBus段,提高了系统集成的灵活性。
    - 厂商支持: Intel公司为该产品提供技术支持和维护服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1: 如何减少时钟抖动?
    - 解决方案: 可以通过设置适当的PLL带宽来最小化时钟抖动峰值。
    - 问题2: 如何正确启用输出通道?
    - 解决方案: 确保在正确的时间范围内启用控制信号,并根据应用需求调整时钟频率。
    - 问题3: 如何处理电源管理?
    - 解决方案: 正确设置VDD/VDDA和VDDIO的供电电压,确保电路正常工作。

    总结和推荐


    综上所述,《9ZXL1530》凭借其独特的技术和优异的性能,在服务器和嵌入式系统应用中展现出强大的优势。其低功耗、高可靠性、灵活的配置选项和完善的兼容性使其成为同类产品中的佼佼者。对于需要高性能低功耗时钟同步解决方案的用户来说,强烈推荐选用《9ZXL1530》。

9ZXL1530BKLF参数

参数
输入信号类型 -
典型供电电流 150mA
最大输出频率 -
最大输入频率 150MHz
输出信号类型 -
最大占用比 55%
电路数 1
最大工作供电电压 3.465V
最小工作供电电压 3.135V
输出数量 15
差分 - 输入:输出
长*宽*高 9mm(长度)*900μm(高度)
通用封装 VFQFPN-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘

9ZXL1530BKLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZXL1530BKLF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9ZXL1530BKLF 9ZXL1530BKLF数据手册

9ZXL1530BKLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
