9FGL0451BKILF

产品分类: 时钟发生器
产品描述: 4 1 3.135V 100MHz 3.465V 100MHz 无,是 VFQFPN 贴片安装 5mm(长度)
供应商型号: FL-9FGL0451BKILF
供应商: 海外现货
标准整包数: 1

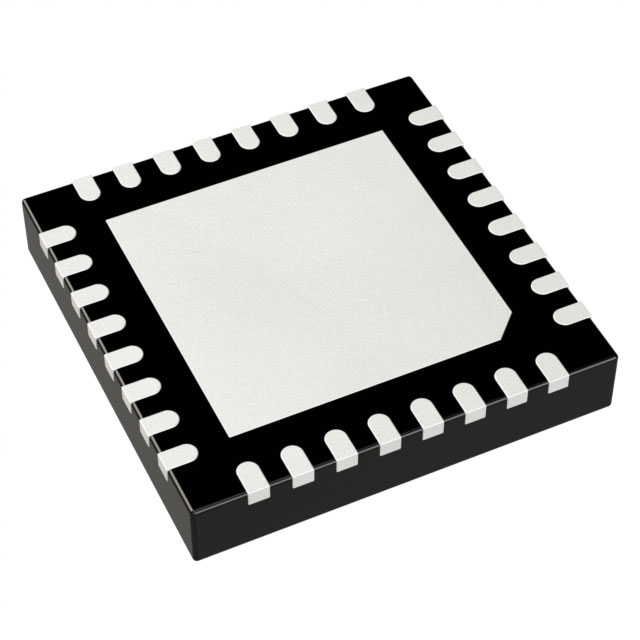

RENESAS ELECTRONICS 时钟发生器 9FGL0451BKILF

9FGL0451BKILF概述

    高质量文章:9FGL04 4-输出 3.3V PCIe 时钟发生器技术手册解读

    1. 产品简介


    9FGL04 是一款专为 PCIe 应用设计的高性能时钟发生器,属于 IDT 公司的 3.3V 全功能 PCIe 系列产品。它具有 4 个低功耗 HCSL (Low-Power HCSL, LP-HCSL) 差分对输出,支持常见的 PCI Express Gen1 至 Gen4 时钟架构,包括共同时钟(Common Clocked, CC)架构和独立参考时钟架构(Separate Reference Independent Spread, SRIS)。此外,9FGL04 提供两种不同的扩频水平和无扩频选项,适用于存储、网络、接入点等多种应用场景。

    2. 技术参数


    以下是 9FGL04 的关键技术参数列表:
    - 输出功能:
    - 4 路 LP-HCSL 输出(100 MHz),ZOUT 默认值为 100Ω 或 85Ω。
    - 1 路 3.3V LVCMOS REF 输出,支持 Wake-On-LAN 功能。
    - 关键指标:
    - PCIe Gen1-4 CC 和 SRIS 兼容。
    - 周期到周期抖动 <50ps。
    - REF 相位抖动 <300fs(无扩频),<1.5ps RMS(扩频)。
    - 所有时钟频率精度 ±100ppm。
    - 功耗:
    - 典型功耗 142mW(@3.3V),无需额外热设计。
    - 供电和接口:
    - 输入电源电压范围:3.135V 至 3.465V。
    - SMBus 支持,允许灵活配置输入频率、输出阻抗和扩频模式。

    3. 产品特点和优势


    - 简化设计:直接连接至 100Ω 或 85Ω 的传输线,省去 16 个外部电阻,显著减少电路板空间需求。
    - 低功耗:典型功耗仅 142mW,有助于降低系统整体功耗。
    - 灵活配置:支持 SMBus 编程,可调整控制输入极性、阻抗、扩频比例等,完全满足客户定制化需求。
    - 高可靠性:符合 PCIe 规范要求,且提供完整的扩展温度范围(-40°C 至 85°C)。
    - 紧凑封装:采用 32 引脚 5x5mm VFQFPN 封装,适合空间受限的应用。

    4. 应用案例和使用建议


    9FGL04 的应用广泛,特别适合于 PCIe Gen1-4 系统,例如:
    - 存储设备:RAID 控制器和固态硬盘(SSD)。
    - 网络设备:交换机、路由器和无线接入点。
    - JBOD 解决方案:外置存储阵列。
    使用建议:
    - 在设计中确保参考电源的稳定性和低噪声,以避免对时钟信号产生影响。
    - 使用推荐的测试负载(5pF 或 2pF)来评估 REF 输出性能,避免测量误差。

    5. 兼容性和支持


    - 兼容性:9FGL04 与 PCIe Gen1-4 规范完全兼容,并支持多种时钟架构(如 CC 和 SRIS),方便集成到现有的硬件平台。
    - 支持:IDT 提供详尽的技术文档和 SMBus 编程指南,同时设有完善的售后服务和技术支持体系。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法启动时钟 | 检查电源电压是否符合规范,确保 SMBus 地址正确配置。 |
    | REF 输出不稳定 | 确认 REF 输出是否已启用(通过 SMBus Byte3, Bit5 设置)。 |
    | 输出抖动超标 | 调整输出阻抗和扩频模式,重新验证负载条件。 |

    7. 总结和推荐


    总体来看,9FGL04 是一款集高性能、低功耗、高可靠性于一体的 PCIe 时钟发生器,非常适合现代高速通信和计算平台的需求。其卓越的灵活性和广泛的兼容性使其成为 PCIe Gen1-4 系统的理想选择。我们强烈推荐 9FGL04 用于需要精密时钟管理和高效能运行的应用场景。

9FGL0451BKILF参数

参数
电路数 1
最小工作供电电压 3.135V
最大输出频率 100MHz
最大占用比 -
典型供电电流 -
输出信号类型 -
差分 - 输入:输出 无,是
最大输入频率 100MHz
输入信号类型 -
最大工作供电电压 3.465V
输出数量 4
长*宽*高 5mm(长度)
通用封装 VFQFPN
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘
