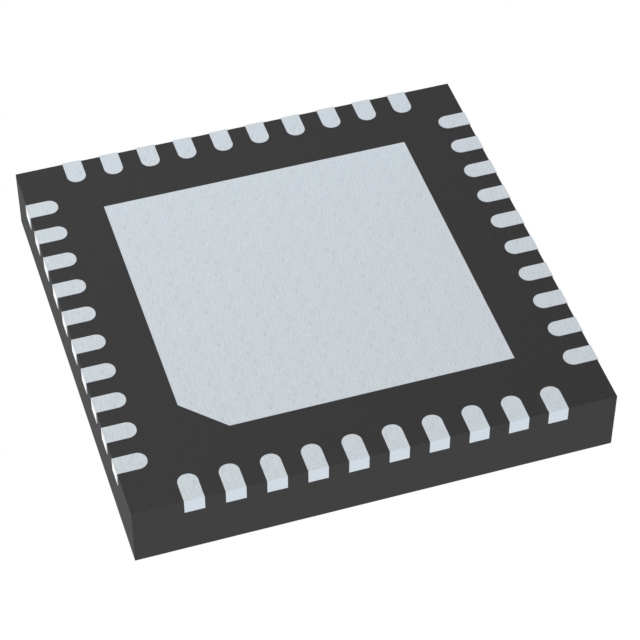

9FGL0651BKILF

产品分类: 时钟发生器
产品描述: 24mA 6 1 3.135V 100MHz 3.465V 100MHz 55% 无,是 QFN 贴片安装
供应商型号: FL-9FGL0651BKILF
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 时钟发生器 9FGL0651BKILF

9FGL0651BKILF概述

    9FGL06 6-Output 3.3V PCIe Clock Generator 技术手册

    1. 产品简介


    9FGL06 是 IDT 公司 3.3V 高性能 PCIe 家族的一部分,专为高性能计算、网络和存储等领域设计。该器件拥有六个可编程输出使能,用于时钟管理和多种频率范围的扩频选项。它支持 PCIe Gen1 至 Gen4 的全同步架构(CC)以及独立扩频参考架构(SRIS),能够为各种高速 PCIe 设备提供精确的时钟信号。

    2. 技术参数


    - 输出功能
    - 6 路 100 MHz 低功耗 HCSL(LP-HCSL)差分对
    - 默认输出阻抗:9FGL0641 为 100Ω;9FGL0651 为 85Ω
    - 支持用户定义的 SMBus 配置(9FGL06P1)
    - 1 路 3.3V LVCMOS REF 输出,支持 Wake-On-LAN(WOL)
    - 关键规格
    - 符合 PCIe Gen1-4 CC 标准
    - 符合 PCIe Gen2-3 SRIS 标准
    - 差分输出周期到周期抖动 < 50ps
    - 差分输出对间偏差 < 50ps
    - 当无扩频时,12k-20M 频段相位抖动 < 2ps RMS
    - 当无扩频时,REF 相位抖动 < 300fs RMS,当扩频开启时,REF 相位抖动 < 1.5ps RMS
    - 所有时钟的频率精度为 ±100ppm

    3. 产品特点和优势


    - 直接连接到 100Ω 或 85Ω 传输线:与标准 PCIe 设备相比,节省了 24 个电阻,简化了设计。
    - 低功耗设计:典型功率消耗仅为 172mW(@ 3.3V),有效避免热相关问题。
    - 灵活的 SMBus 配置:允许根据客户需求进行优化,如控制输入极性、上拉/下拉配置、每个输出的摆率等。
    - 工厂编程:9FGL06P1 型号支持工厂编程,可实现更精确的客户定制需求。
    - 电源管理功能:支持输出使能(OE#)引脚,通过 SMBus 可选择 0%、-0.25% 或 -0.5% 的扩频量。

    4. 应用案例和使用建议


    应用场景:这款时钟发生器适用于 PCIe Gen1 至 Gen4 的时钟生成,广泛应用于 Riser 卡、存储、网络、JBOD、通信及接入点等领域。例如,在高速存储系统中,确保了数据传输的准确性和稳定性。
    使用建议:
    - 在选择扩频模式时,考虑具体应用场景的需求,以最小化电磁干扰(EMI)并保持适当的相位抖动水平。
    - 对于需要高精度时钟的应用,建议优先考虑 REF 输出,其频率精度达到 ±100ppm,确保系统的稳定运行。

    5. 兼容性和支持


    - 兼容性:9FGL06 能够轻松驱动 LVPECL、LVDS 和 CML 逻辑,详见应用笔记 AN-891。
    - 支持和维护:IDT 提供全面的技术文档和支持,涵盖详细的设计指南、调试工具和固件更新。

    6. 常见问题与解决方案


    - 问题 1:无法正确启动时钟信号。
    - 解决方案:检查电源电压是否符合规范,确认所有引脚正确连接,尝试重新上电。

    - 问题 2:时钟抖动超出预期。
    - 解决方案:调整 SMBus 设置,选择合适的抖动模式和频率。

    7. 总结和推荐


    综合评估:9FGL06 以其高性能、低功耗和灵活的配置能力,成为 PCIe 系统的理想选择。它在多个应用领域表现卓越,特别是在高速计算和存储环境中。我们强烈推荐使用 9FGL06,以确保系统的可靠性和高效性。
    通过上述详细的技术规格和应用案例分析,9FGL06 不仅满足了市场需求,还提供了广泛的应用灵活性和可靠性保障。

9FGL0651BKILF参数

参数
输入信号类型 -
最大工作供电电压 3.465V
最大输入频率 100MHz
电路数 1
差分 - 输入:输出 无,是
最小工作供电电压 3.135V
输出信号类型 -
最大占用比 55%
典型供电电流 24mA
输出数量 6
最大输出频率 100MHz
40-VFQFN Exposed Pad
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 托盘
