9DBV0831AKLF

产品分类: 时钟发生器
产品描述: 35mA 差分 8 1 1.7V 137.5MHz 1.9V 137.5MHz 55% 差分 是 QFN 贴片安装 6mm*6mm*900μm
供应商型号: 972-9DBV0831AKLF
供应商: Mouser
标准整包数: 1

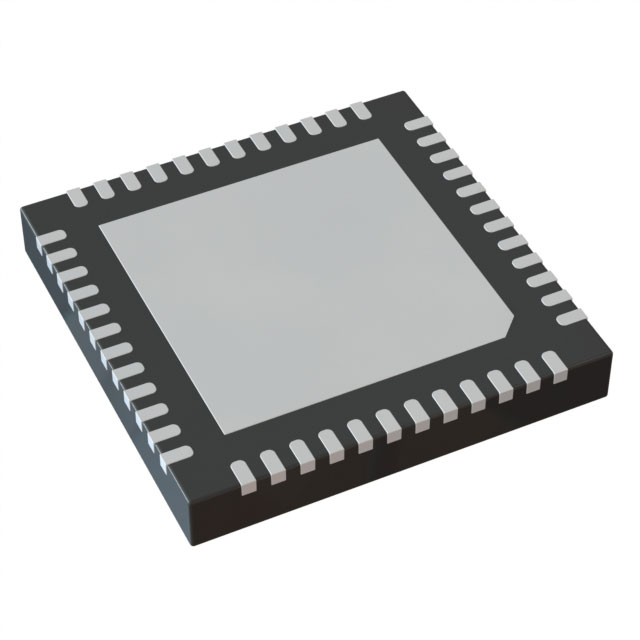

RENESAS ELECTRONICS 时钟发生器 9DBV0831AKLF

9DBV0831AKLF概述


    产品简介


    9DBV0831 零延迟/扇出缓冲器(ZDB/FOB)是一款专为1.8V PCI Express Gen1/2/3设计的高性能电子元器件。该器件属于IDT公司的SOC友好型超低功耗(VLP)PCIe系列,支持50MHz或125MHz的PLL操作模式,适用于以太网应用。该产品具有8个输出使能端口,用于时钟管理,并提供3个可选的SMBus地址,使其能够在多种应用场景中发挥重要作用。

    技术参数


    - 输出特性:8个低功率(LP)HCSL差分对(ZO=100欧姆)
    - 关键规格:
    - DIF周期到周期抖动<50ps
    - DIF输出到输出偏移<50ps
    - PCIe Gen3下DIF附加相位抖动<100fs RMS
    - 12kHz至20MHz范围下DIF附加相位抖动<300fs RMS

    产品特点和优势


    - 低功耗HCSL输出:每个差分对可以节省16个电阻,显著减少板载空间和BOM成本。
    - 典型功耗:在PLL模式下的功耗仅为62mW,非常适合低功耗需求的应用。
    - Spread Spectrum兼容性:允许使用SS技术来减少电磁干扰(EMI)。
    - 外部时钟管理:通过OE#引脚支持差分对时钟管理。
    - 可编程斜率:每个输出均可编程斜率,以适应不同的线路长度。
    - 输出阻抗控制:通过软件可编程输出阻抗,以适应不同的应用环境。
    - PLL带宽和旁路模式可配置:可通过引脚/软件选择PLL带宽和旁路模式,最大限度减少相位抖动。
    - 输出锁定前阻塞:确保系统启动时无误操作。
    - PLL频率选择:通过软件选择50MHz或125MHz PLL操作模式,有助于以太网应用。
    - 配置简化:可通过引脚设置完成配置,无需SMBus接口进行设备控制。
    - 兼容SMBus:兼容3.3V的旧式控制器。
    - 紧凑封装:采用48针VFQFPN,尺寸仅为6x6mm,节省板载空间。
    - 可选SMBus地址:多个设备可以轻松共享一个SMBus段。

    应用案例和使用建议


    应用案例:该器件可用于PCIe Gen1/2/3系统中作为零延迟/扇出缓冲器,也可用于以太网应用。例如,在高速网络传输系统中,它可以用于时钟分配和同步,从而提高系统性能和可靠性。
    使用建议:
    - 在配置SMBus地址时,需要考虑实际应用中的SMBus总线负载情况。
    - 使用过程中应注意供电电压的稳定性,避免电源波动影响器件的正常工作。
    - 根据具体应用要求,合理配置PLL带宽和输出阻抗,以达到最佳性能。
    - 考虑到系统的可靠性,建议在高功耗和高环境温度条件下使用时,增加适当的散热措施。

    兼容性和支持


    - 兼容性:9DBV0831支持与多种SMBus控制器兼容,兼容3.3V旧式控制器。
    - 支持:厂商提供详细的技术文档和支持,用户可以在需要时获得相应的技术支持和维护服务。

    常见问题与解决方案


    常见问题:
    1. 电源不稳定导致性能下降:检查电源电压是否稳定,必要时增加稳压电路。
    2. SMBus通信失败:确认SMBus总线负载符合规范,重新配置SMBus地址。
    3. PLL锁定时间过长:调整PLL带宽和输出阻抗,优化PLL参数设置。
    解决方案:
    - 确保电源输入稳定,并使用LC滤波器减少噪声干扰。
    - 检查并重新配置SMBus地址,确保没有冲突。
    - 优化PLL带宽和输出阻抗设置,提高PLL锁定速度。

    总结和推荐


    总结:9DBV0831零延迟/扇出缓冲器以其出色的低功耗、高可靠性以及灵活的配置选项,成为PCIe Gen1/2/3系统和以太网应用的理想选择。它不仅能够显著减少板载空间和成本,还具备强大的功能和灵活性,非常适合在高性能计算和数据中心等领域中使用。
    推荐:鉴于其出色的表现和多功能性,强烈推荐在高性能PCIe Gen1/2/3系统和以太网应用中使用9DBV0831零延迟/扇出缓冲器。

9DBV0831AKLF参数

参数
输出数量 8
典型供电电流 35mA
差分 - 输入:输出
电路数 1
最大输出频率 137.5MHz
最大工作供电电压 1.9V
输入信号类型 差分
最大占用比 55%
输出信号类型 差分
最大输入频率 137.5MHz
最小工作供电电压 1.7V
长*宽*高 6mm*6mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

9DBV0831AKLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DBV0831AKLF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DBV0831AKLF 9DBV0831AKLF数据手册

9DBV0831AKLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.14 ¥ 34.983
10+ $ 3.135 ¥ 26.4908
25+ $ 2.827 ¥ 23.8882
100+ $ 2.6568 ¥ 22.45
250+ $ 2.646 ¥ 22.3587
490+ $ 2.6352 ¥ 21.6489
980+ $ 2.4885 ¥ 21.0278
2940+ $ 2.457 ¥ 20.7617
库存: 430
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.98
直接购买
加入购物车
