首页  >  产品百科  >  9DBL0452BKILFT

9DBL0452BKILFT

产品分类: 时钟发生器
产品描述: 瑞萨电子 缓冲器, 32引脚, VFQFN封装, 最高输出频率200MHz
供应商型号: 9DBL0452BKILFT
供应商: 国内现货
标准整包数: 2500

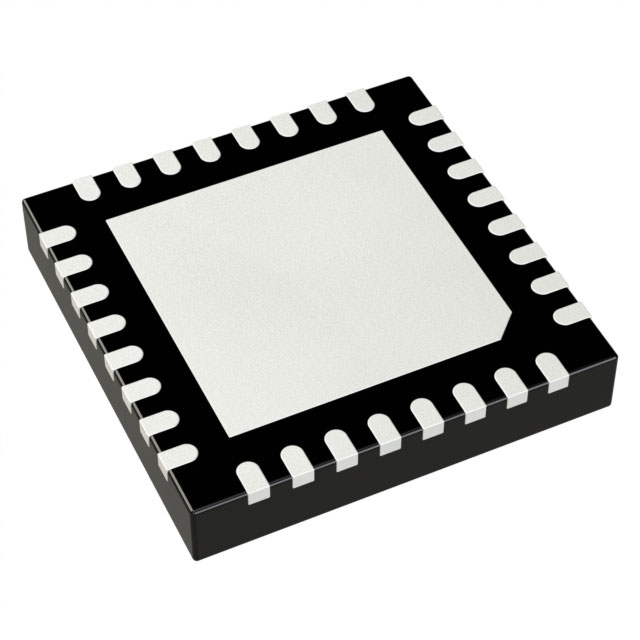

RENESAS ELECTRONICS 时钟发生器 9DBL0452BKILFT

9DBL0452BKILFT概述

    4-Output 3.3V PCIe Zero-Delay Buffer: 9DBL0442 / 9DBL0452

    1. 产品简介


    9DBL0442 / 9DBL0452 是由 Integrated Device Technology, Inc. 设计的电子元器件,属于全功能 PCIe 家族的一员。该器件专为高性能 PCIe 应用而设计,支持 PCIe Gen1 至 Gen4 共同时钟(CC)系统及独立参考独立扩展(SRIS)系统。其主要功能是通过直接连接到 85Ω 或 100Ω 的传输线路来提供低延迟的时钟分配。这些器件广泛应用于 Riser 卡、存储、网络、JBOD、通信及接入点等场景。

    2. 技术参数


    - 输出特性:
    - 4个低功耗(LP)HCSL 差分对,频率范围为 1-200 MHz
    - 默认输出阻抗(ZOUT):9DBL0442 为 100Ω,9DBL0452 为 85Ω
    - 可编程默认阻抗(9DBL04P2)
    - 关键规格:
    - 支持 PCIe Gen1-4 CC 模式
    - 支持 PCIe Gen2 SRIS 模式
    - 周期间抖动 < 50ps
    - 输出间偏移 < 50ps
    - 旁路模式下的附加相位抖动为 0 ps (典型值)

    - 电气特性:
    - 供电电压:3.3V
    - 输入电压:-0.5V 到 VDD+0.5V
    - SMBus 输入高电平:3.9V
    - SMBus 输入低电平:0.8V
    - SMBus 工作频率:500 kHz

    - 环境要求:
    - 存储温度范围:-65°C 至 150°C
    - 结温范围:-40°C 至 125°C

    3. 产品特点和优势


    - 直接连接到 100Ω(xx42)或 85Ω(xx52)传输线路,省去了额外的 16 个电阻,降低了设计复杂度和成本。
    - 132mW 的典型功率消耗,减少了热管理需求。
    - SMBus 可选择的功能可以针对客户需求进行优化。
    - 用户定义的 SMBus 上电默认配置可编程到 P2 设备,实现精确的客户定制化。
    - 支持 PCIe 的扩频技术,有助于减少电磁干扰。
    - 小型封装(5×5 mm 32-VFQFPN),节省电路板空间。

    4. 应用案例和使用建议


    该器件适用于 PCIe Gen1 至 Gen4 的时钟分配应用,特别是在 Riser 卡、存储、网络及通信设备中。具体应用实例包括数据中心、服务器、交换机及移动通信基站。
    使用建议:
    - 在设计中充分考虑 PCB 布局以避免信号完整性问题。
    - 确保电源滤波和去耦合电容正确放置,以提高稳定性。
    - 针对不同的应用需求,灵活配置 SMBus 参数以优化性能。

    5. 兼容性和支持


    9DBL0442 / 9DBL0452 能够轻松驱动 LVPECL、LVDS 和 CML 逻辑,这得益于其通用的低功耗 HCSL 输出特性。此外,厂商提供了详细的应用笔记(如 AN-891)来指导不同逻辑家族的使用。

    6. 常见问题与解决方案


    - 问题:电源不稳定导致输出异常
    - 解决办法:检查并确保电源滤波和去耦合电容正确放置。
    - 问题:输出信号不稳定
    - 解决办法:检查并确保 PCB 布局合理,避免信号完整性问题。
    - 问题:配置参数设置不当
    - 解决办法:参考应用笔记 AN-891 中提供的指导文档,正确设置 SMBus 参数。

    7. 总结和推荐


    9DBL0442 / 9DBL0452 是一款功能强大且高效能的 PCIe 零延迟缓冲器,特别适合需要高可靠性和低功耗的应用。其出色的性能、简便的配置选项以及广泛的适用性使其在市场上具有很高的竞争力。强烈推荐在高可靠性要求和低功耗需求的应用场景中采用这款器件。

9DBL0452BKILFT参数

参数
最小工作供电电压 3.135V
最大占用比 55%
最大输入频率 200MHz
输入信号类型 差分
差分 - 输入:输出
输出数量 4
电路数 1
最大输出频率 200MHz
典型供电电流 -
最大工作供电电压 3.465V
输出信号类型 差分
长*宽*高 5mm(长度)*900μm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

9DBL0452BKILFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DBL0452BKILFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DBL0452BKILFT 9DBL0452BKILFT数据手册

9DBL0452BKILFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
