9ZX21901BKLFT

产品分类: 时钟发生器
产品描述: 407mA 差分 19 1 3.135V 400MHz 3.465V 400MHz 55% 差分 是 VFQFPN-72 贴片安装,黏合安装 10mm(长度)*900μm(高度)
供应商型号: 9ZX21901BKLFT
供应商: 国内现货
标准整包数: 2500

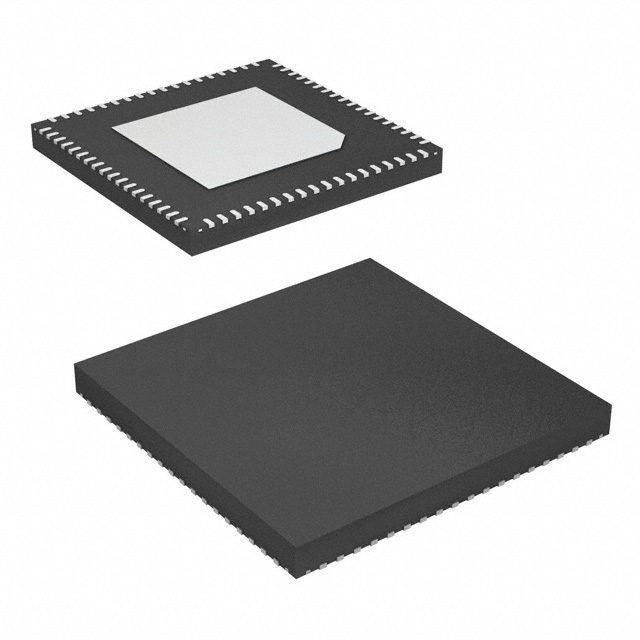

RENESAS ELECTRONICS 时钟发生器 9ZX21901BKLFT

9ZX21901BKLFT概述

    9ZX21901B: IDT® 19-Output Differential Zbuffer for PCIe Gen2/3 and QPI

    1. 产品简介


    IDT® 9ZX21901B 是一种差分缓冲器,专为PCIe Gen2/3 和 QPI 应用设计。 它是一款高度集成的缓冲器,能够处理多种高频信号传输需求,适合于高速数据传输的应用场合。其主要功能是为 PCI Express Gen3 或 QPI 提供稳定的时钟信号输出,同时也向下兼容 PCIe Gen1 和 Gen2 标准。通过可调节的外部反馈路径,用户可以消除设计中的延时问题,从而提高系统的整体性能。

    2. 技术参数


    以下是 9ZX21901B 的主要技术规格:
    - 输入到输出延迟: 可调
    - 输入到输出延迟变化: <50ps
    - 相位抖动(PCIe Gen3): <1ps rms
    - 相位抖动(QPI 9.6GB/s): <0.2ps rms
    - 输出到输出偏移: <65ps
    - 循环到循环抖动: <50ps

    3. 产品特点和优势


    - 外部反馈路径: 可调节输入到输出延迟,提高系统灵活性。
    - 9个可选 SMBus 地址: 多个设备可以共享同一 SMBus 段,简化多设备间的通信。
    - 硬件控制输出: 8个独立的输出使能引脚允许对输出进行硬件控制。
    - PLL 或旁路模式: PLL 可以消除输入时钟的抖动,旁路模式允许直接输出信号。
    - 可调 PLL 带宽: 最小化下游 PLL 的抖峰。
    - 与展频时钟兼容: 跟踪展频输入时钟,减少电磁干扰(EMI)。
    - 低功耗: 在电源关闭模式下,未驱动的差分输出可以实现最大功率节省。

    4. 应用案例和使用建议


    应用案例
    IDT® 9ZX21901B 主要应用于高性能计算、服务器、存储系统以及任何需要高稳定时钟信号的场合。例如,在服务器平台 Romley 中,9ZX21901B 作为 19 输出的 PCIe Gen3/QPI 缓冲器,提供稳定可靠的时钟信号。
    使用建议
    - 调试和测试: 在实际应用中,根据需要调整输入到输出延迟,以确保信号完整性。
    - 热管理: 鉴于其较高的工作频率,需要良好的散热措施以保证长期稳定运行。
    - 兼容性检查: 确保所有相关的电气特性匹配,特别是与系统中其他组件的接口。

    5. 兼容性和支持


    - 兼容性: 该产品支持多个 SMBus 地址,允许在同一段 SMBus 上连接多个设备。这使得它非常适用于多设备共享总线的场合。
    - 支持与维护: 制造商提供了详尽的技术文档和支持服务,包括软件工具和在线帮助资源,有助于用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号不匹配 | 检查输入信号频率和幅度是否符合要求。 |
    | 输出信号不稳定 | 确认PLL模式设置正确,并检查是否有外部噪声干扰。 |
    | 功耗过高 | 检查电源电压和电流限制,确保正确配置PLL带宽以降低抖峰。 |

    7. 总结和推荐


    IDT® 9ZX21901B 是一款高性能、高度灵活的差分缓冲器,特别适合需要精确时钟信号的高可靠性应用。 它的独特功能和优势使其在多种应用场景中表现出色,特别是在高速数据传输领域。我们强烈推荐使用该产品,特别是对于那些寻求高可靠性和低抖动的系统设计师。
    通过以上分析,我们可以看出 IDT® 9ZX21901B 不仅在技术参数上达到了高标准,而且在应用和兼容性方面也有出色表现。如果你正在寻找一款能够应对高数据传输速率且具有灵活配置能力的高性能差分缓冲器,IDT® 9ZX21901B 将是一个理想的选择。

9ZX21901BKLFT参数

参数
最大输出频率 400MHz
最大占用比 55%
输出数量 19
差分 - 输入:输出
最小工作供电电压 3.135V
输出信号类型 差分
最大工作供电电压 3.465V
典型供电电流 407mA
电路数 1
最大输入频率 400MHz
输入信号类型 差分
长*宽*高 10mm(长度)*900μm(高度)
通用封装 VFQFPN-72
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

9ZX21901BKLFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZX21901BKLFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9ZX21901BKLFT 9ZX21901BKLFT数据手册

9ZX21901BKLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 11.6778
5000+ ¥ 11.2819
7500+ ¥ 11.084
库存: 7500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 29194.5
