72V03L15JG8

产品分类: 先入先出存储器(FIFO)
产品描述: 18K(2K x 9) 是 No 3V 60mA 3.6V 40MHz 否 异步 宽度,深度 单向 PLCC-32 贴片安装 13.97mm*11.43mm*2.79mm
供应商型号: Q-72V03L15JG8
供应商: 期货订购
标准整包数: 750

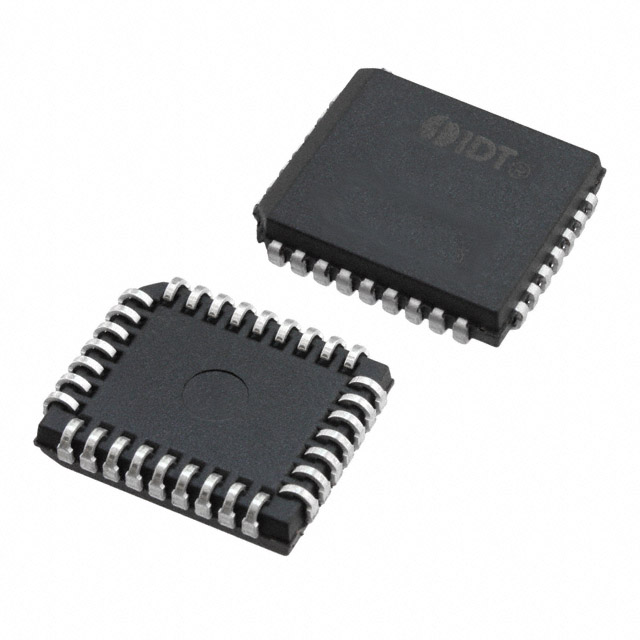

RENESAS ELECTRONICS 先入先出存储器(FIFO) 72V03L15JG8

72V03L15JG8概述


    产品简介


    IDT72V01、IDT72V02、IDT72V03、IDT72V04、IDT72V05 和 IDT72V06 是集成设备技术有限公司(Integrated Device Technology, Inc)生产的3.3V CMOS异步FIFO存储器。这些存储器具有512 x 9到16,384 x 9的不同组织形式,适用于多种数据缓冲应用场景。它们的主要功能是实现异步的数据读写操作,并具备扩展能力以适应不同深度和宽度的需求。产品广泛应用于多处理和速率缓冲器等场合。

    技术参数


    - 工作电压:Vcc在3.0V到3.6V之间。
    - 数据位宽:9位数据位宽,可以为控制和奇偶校验位提供额外选择。
    - 访问时间:最快15纳秒。
    - 功率消耗:
    - 活动模式:最大180毫瓦。
    - 待机模式:最大18毫瓦。
    - 功能标志:具备空(Empty)、半满(Half-Full)、全(Full)三种状态标志。
    - 复位和重传能力:提供复位和重传功能,以确保数据传输的可靠性。
    - 工作温度范围:商业级0°C到70°C;工业级-40°C到85°C。
    - 封装形式:32引脚PLCC封装。

    产品特点和优势


    IDT72V0系列的特点包括低功耗、高速度访问时间以及灵活的配置选项。尤其是其功能与之前的产品线兼容,同时提供多种组织形式的选择,满足不同的应用需求。这些特点使得该系列FIFO存储器能够在高速数据通信、多处理系统和速率缓冲应用中发挥重要作用。此外,自动重传功能显著提升了系统的可靠性。

    应用案例和使用建议


    该系列FIFO存储器可应用于各种高性能系统,如数据通信设备、嵌入式系统和高速缓存系统等。对于需要高可靠性数据缓冲的应用,IDT72V0系列提供了理想的解决方案。例如,在一个多处理器环境中,通过利用FIFO的宽度扩展特性,可以轻松地将数据位宽增加到所需的任何水平。根据手册中的指导,合理配置深度扩展模式,可以使系统更灵活地管理数据流。

    兼容性和支持


    IDT72V0系列与先前的720x系列兼容,这保证了现有系统的升级更加平滑。同时,IDT公司提供了详细的文档和技术支持,帮助用户更好地理解和使用这一系列FIFO存储器。

    常见问题与解决方案


    1. 如何处理读写冲突?
    - 使用Full和Empty标志来管理读写操作,确保不会出现数据溢出或不足的情况。

    2. 当系统出现故障时如何复位?
    - 通过将Reset (RS) 引脚拉低,可以重置内部读写指针并重新开始数据操作。

    3. 如何利用Retransmit (RT) 功能进行数据重传?
    - 将RT输入拉低,会将内部读指针重置到初始位置,允许数据从头开始重新传输。

    总结和推荐


    综上所述,IDT72V0系列的FIFO存储器凭借其卓越的性能参数、低功耗、高可靠性及丰富的功能选项,在多个应用领域表现出色。对于追求高性能、高可靠性的系统设计者来说,这是一个值得考虑的优秀产品。强烈推荐在适合的应用场景中使用这款存储器,它能够显著提升系统的整体表现。

72V03L15JG8参数

参数
总线方向 单向
扩展类型 宽度,深度
存储容量 18K(2K x 9)
组织 -
最大供电电流 60mA
数据总线宽度 -
最大工作供电电压 3.6V
接口类型 -
可编程标志支持 No
最小工作供电电压 3V
FWFT支持
功能 异步
电路数 -
中继能力
最大时钟频率 40MHz
定时类型 -
长*宽*高 13.97mm*11.43mm*2.79mm
通用封装 PLCC-32
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装
