7208L25JGI

产品分类: 先入先出存储器(FIFO)
产品描述: Renesas Electronics FIFO芯片9Bit, 双向总线 576Kbit, 64k x 9
供应商型号: 3381449
供应商: 海外现货
标准整包数: 1

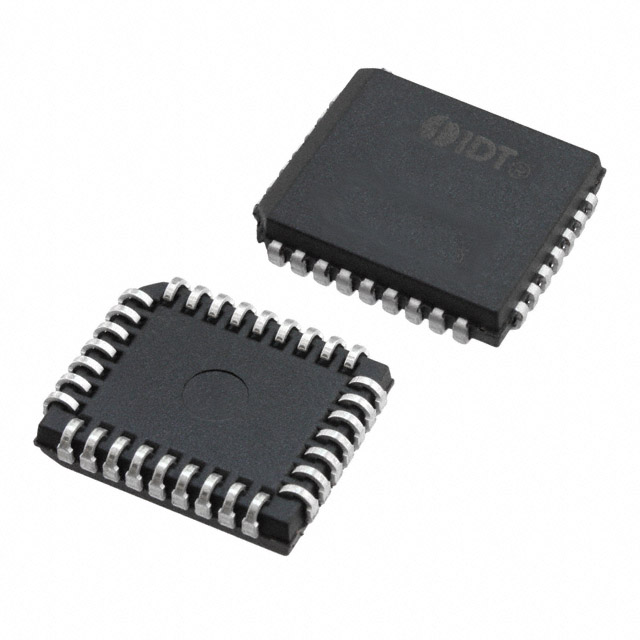

RENESAS ELECTRONICS 先入先出存储器(FIFO) 7208L25JGI

7208L25JGI概述

    高性能CMOS异步FIFO存储器——IDT7203/7204/7205/7206/7207/7208技术手册



    1. 产品简介




    IDT7203/7204/7205/7206/7207/7208 是一款高性能的双端口内存缓冲器,通过内部指针以先进先出(FIFO)的方式加载和清空数据。它特别适用于需要异步读写操作的多处理器系统、速率缓冲及其他应用场景。该系列器件提供了多种存储容量,从2,048×9到65,536×9,适合不同需求的应用。


    2. 技术参数




    - 组织结构:
    - IDT7203:2,048 × 9
    - IDT7204:4,096 × 9
    - IDT7205:8,192 × 9
    - IDT7206:16,384 × 9
    - IDT7207:32,768 × 9
    - IDT7208:65,536 × 9

    - 访问时间:
    - 商用范围:12ns至50ns
    - 工业范围:15ns至50ns
    - 军事范围:20ns至50ns

    - 功耗:
    - 活动模式:最大660mW
    - 休眠模式:最大44mW

    - 工作温度范围:
    - 商用范围:0°C至70°C
    - 工业范围:-40°C至85°C
    - 军事范围:-55°C至125°C

    - 特性:
    - 支持异步和同时读写操作
    - 状态标志:空、半满、满
    - 可重传功能(Retransmit)
    - 采用高速CMOS技术
    - 军用产品符合MIL-STD-883, Class B标准


    3. 产品特点和优势




    IDT7203/7204/7205/7206/7207/7208的主要特点包括:

    - 高可靠性:采用了高性能CMOS技术,确保在各种环境下的稳定运行。
    - 多功能扩展:支持深度和宽度上的无限扩展能力。
    - 低功耗:即使在全速工作下,功耗依然保持较低水平。
    - 宽泛的工作温度范围:覆盖商用、工业和军事温度范围,适用于各种严苛环境。

    这些优势使其在多处理器系统、速率缓冲及其它需要高性能异步存储的场景中具有很强的竞争力。


    4. 应用案例和使用建议




    该器件广泛应用于多处理器系统、通信设备及计算机存储系统中。具体应用实例包括但不限于数据传输缓冲、图像处理、语音通信等。使用时需要注意以下几点:

    - 在启动写入操作前需确保Full Flag未被设置。
    - 确保复位信号RS在复位窗口内保持有效状态。
    - 根据应用场景选择合适的存储容量配置。


    5. 兼容性和支持




    该系列产品在引脚和功能上与IDT公司的其他器件兼容,便于用户根据实际需求进行选择和替换。此外,IDT公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。


    6. 常见问题与解决方案




    - 问题一:数据传输过程中出现溢出。
    - 解决方案:检查Full Flag状态并调整数据输入频率,避免超过器件的最大吞吐量。

    - 问题二:无法正确识别Empty Flag状态。
    - 解决方案:确认读指针和写指针位置,确保二者不相等且指针已移动。

    - 问题三:Retransmit功能无法正常工作。
    - 解决方案:确保Retransmit Enable Control (RT)信号在正确的电平状态下进行脉冲控制。


    7. 总结和推荐




    IDT7203/7204/7205/7206/7207/7208是一款高度可靠、性能卓越的FIFO存储器。其多样化的存储容量选项、广泛的温度适应性和低功耗设计使其成为众多应用领域的理想选择。无论是商用还是军事用途,这款产品都能满足用户对高性能存储解决方案的需求。强烈推荐使用该系列器件。

7208L25JGI参数

参数
扩展类型 宽度,深度
最小工作供电电压 4.5V
最大工作供电电压 5.5V
组织 64Kx9
最大供电电流 120mA
电路数 -
FWFT支持
接口类型 Parallel
存储容量 576K(64K x 9)
可编程标志支持 No
最大时钟频率 28.5MHz
定时类型 异步
功能 Asynchronous
中继能力
数据总线宽度 9bit
总线方向 单向
长*宽*高 13.97mm*11.43mm*2.79mm
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

7208L25JGI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

7208L25JGI数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 先入先出存储器(FIFO) RENESAS ELECTRONICS 7208L25JGI 7208L25JGI数据手册

7208L25JGI封装设计

查看详情并下载
Symbol
Footprint
3D Model
