ZBH06002

产品分类: 编解码器
厂牌: RED LION
产品描述: 4.75V 28V 底座安装
供应商型号: ET-2810386
供应商: 海外现货
标准整包数: 1

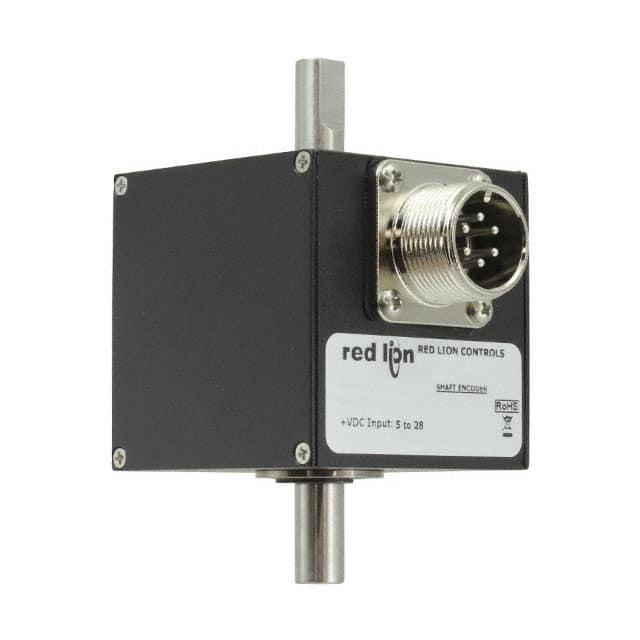

RED LION 编解码器 ZBH06002

ZBH06002概述


    产品简介




    本产品是一款工业级旋转脉冲发生器(Rotary Pulse Generator),型号为ZBG和ZBH。这些设备设计用于通用工业服务,适用于各种需要高精度速度测量和位置测量的应用。ZBG和ZBH是单通道版本,而ZHG则是重负载密封外壳版本,用于更严苛的工作环境。它们具备高分辨率计数能力和双向计数功能,能够提供从慢速到高速旋转设备的精确速度测量。


    技术参数




    - 供电电压:+4.75至+28V DC(0°C至85°C时最大电流80mA;+4.75至+24V DC(0°C至100°C时最大电流80mA)
    - 输出:电流吸收型
    - 单通道ZBG和ZHG:最大250mA
    - 双通道ZBH:每路输出最大250mA
    - 最大频率:
    - 单通道:20kHz
    - 双通道:20kHz
    - 脉冲/转数 (PPR):最高可达1270 PPR
    - 最大转速:6000 RPM
    - 轴直径:0.375英寸(9.5毫米)
    - 径向轴载荷:操作时40磅(18千克)
    - 轴向轴载荷:操作时30磅(13.6千克)
    - 启动扭矩:
    - ZBG与ZBH:0.38盎司-英寸(2.68牛米)
    - ZHG:3盎司-英寸(21.18牛米)
    - 环境温度:操作温度范围0°C至100°C(根据供电电压)
    - 存储温度:-25°C至+85°C
    - 湿度:非凝结环境下98%相对湿度
    - 振动:10g(58至500Hz)


    产品特点和优势




    - 高精度:通过高脉冲/转数 (PPR) 率实现精细的高分辨率计数。
    - 多功能输出:具备单通道和双通道输出,适用于不同需求。
    - 适应性强:适用于广泛的速度测量和位置测量任务。
    - 耐用性:外壳采用6063-T6铝合金制成,黑氧化处理,抗腐蚀。
    - 易于安装:采用螺纹连接方式,安装简便。
    - 兼容性:支持MS型6针连接器和M12型8针连接器。


    应用案例和使用建议




    应用案例


    这款编码器可用于各种工业自动化设备中,例如传送带控制系统、纺织机械、印刷机、包装机械等。尤其适用于需要高精度速度测量的应用场合,如卷绕机、剪切机等。

    使用建议


    - 信号电缆布置:应避免信号电缆承受向下拉力,以防止轮子抬起。
    - 倾斜角度控制:确保传感器单元的倾斜角度不超过±30°,并使用铰链夹具进行安装。
    - 材料选择:根据不同材料特性选择适当的测量轮(如硬纸板、金属等)以获得准确读数。


    兼容性和支持




    - 连接器:支持MS型6针连接器和M12型8针连接器。
    - 配套附件:如长度传感器转换支架(LSCB)和铰链夹具装配(LSAHC),便于将旋转脉冲发生器组装成定制长度传感器。
    - 厂商支持:红狮控制公司(Red Lion Controls)提供专业的技术支持和售后服务,确保客户能够得到及时的技术支持。


    常见问题与解决方案




    - 问题:电源电压不稳定导致输出异常。
    - 解决方案:检查电源线连接是否牢固,尝试更换稳压电源或电源滤波器。
    - 问题:脉冲信号不准确。
    - 解决方案:确认脉冲发生器与所连接的设备匹配,必要时重新校准脉冲发生器。
    - 问题:安装后信号传输距离短。
    - 解决方案:选用合适的延长线缆,确保信号传输不受干扰。


    总结和推荐




    这款旋转脉冲发生器凭借其高精度、多功能性和良好的耐用性,在多种工业应用中表现出色。它不仅能够满足一般速度测量的需求,还能够通过高PPR实现更精确的位置测量。对于需要高精度速度和位置测量的应用,强烈推荐使用这款编码器。

ZBH06002参数

参数
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 28V
最小工作供电电压 4.75V
输入数量 -
输出数量 -
传播延迟时间 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

ZBH06002厂商介绍

RED LION(红狮)是一家全球知名的工业自动化和通信解决方案提供商,成立于1968年,总部位于美国宾夕法尼亚州。公司专注于为工业环境提供创新的显示、监控和控制解决方案。

主营产品分类包括:
1. HMI(人机界面):提供各种尺寸和功能的触摸屏显示器,用于监控和控制工业过程。
2. 控制器:包括PLC(可编程逻辑控制器)和PAC(可编程自动化控制器),用于自动化控制和数据采集。
3. 信号调节器:用于信号转换、隔离和保护,确保信号在恶劣工业环境中的稳定传输。
4. 网络设备:包括工业交换机和路由器,用于构建和维护工业网络,实现设备间的通信。

应用领域广泛,涵盖制造业、能源、交通、水处理等多个行业,特别是在自动化生产线、能源监控和环境监测等方面有广泛应用。

RED LION的优势在于:
1. 技术创新:持续研发新技术,提供高性能、高可靠性的产品。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
3. 全球服务网络:在全球设有多个办事处和服务中心,提供快速响应和技术支持。
4. 易于集成:产品兼容性强,易于与现有系统和设备集成,降低项目实施难度。

ZBH06002数据手册

厂牌 PDF简要描述 下载
RED LION 编解码器 RED LION ZBH06002 ZBH06002数据手册

ZBH06002封装设计

查看详情并下载
Symbol
Footprint
3D Model
