ZFG0001C

产品分类: 编解码器
厂牌: RED LION
产品描述: 8V 35V 导线安装,底座安装
供应商型号: ET-2837657
供应商: 海外现货
标准整包数: 1

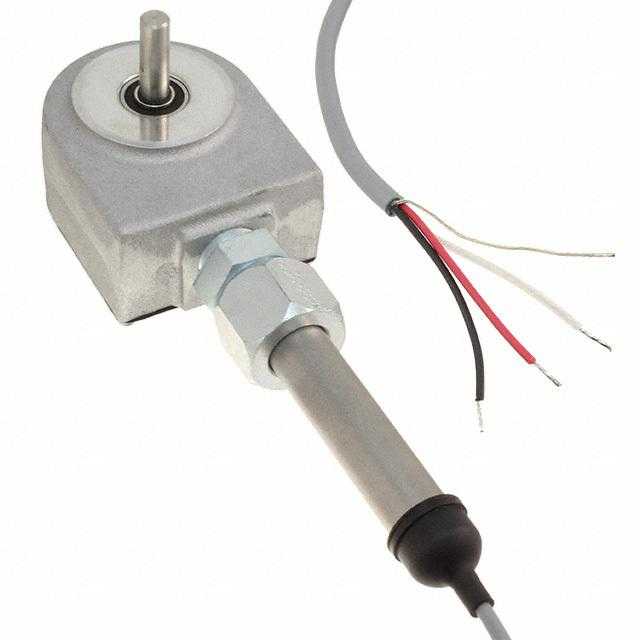

RED LION 编解码器 ZFG0001C

ZFG0001C概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了几种红狮控制公司生产的旋转脉冲发生器及长度传感器。这些产品属于高精度增量编码器,用于将轴的旋转转换为脉冲信号。模型ZCG是单通道输出的旋转脉冲发生器,而模型ZFG和ZGG则是单通道输出的长度传感器。它们分别取代了之前的RPGC、LSCS和LSCD型号。

    技术参数


    - 脉冲率:最多200PPR(每转脉冲数),适用于精细的高分辨率计数或慢速轴的速度测量。
    - 输出频率:最高可达10kHz。
    - 电流消耗:最大50mA(典型值30mA)。
    - 电缆连接:红色线为+VDC,黑色线为公共端,白色线为NPN集电极开路输出。
    - 机械速度:最高6000RPM。
    - 最大轴向负荷:15磅(约66.7牛顿)。
    - 启动扭矩:3盎司英寸(约21.2毫牛·米)。
    - 重量:ZCG为15盎司(约0.42千克),长度传感器为22盎司(约0.62千克)。

    产品特点和优势


    - 高分辨率:支持高达200PPR,适合需要高精度测量的应用场合。
    - 输出频率高:可提供最高10kHz的输出频率。
    - 耐用设计:采用密封精密球轴承和坚固的不锈钢轴,能够在恶劣环境下稳定运行。
    - 易安装:采用直接耦合方式,方便安装且无需对齐光束和间隙。
    - 宽电压范围:可在+8至+35VDC的输入电压范围内正常工作,适用于多种电源配置。

    应用案例和使用建议


    - 适用场景:适用于工业自动化、包装设备、材料处理等领域,尤其适合需要高精度速度和长度测量的应用。
    - 使用建议:为了确保准确度,应避免测量软质、厚实或弹性材料;可使用带有“输入标定”的计数器或速率指示器来补偿误差;测量轮应安装在带护罩的位置以保护操作人员安全。

    兼容性和支持


    - 兼容性:与大多数RLC计数器、速率指示器、控制器和配件兼容。
    - 支持服务:厂商提供长达两年的产品保修期,涵盖材料和工艺缺陷。此外,客户还需自担风险并承担相关责任。

    常见问题与解决方案


    - Q: 如何选择合适的轮子尺寸?
    A: 依据所需的测量单位(英尺、码、米)选择合适的轮周长和PPR。
    - Q: 信号电缆的张力可能导致什么问题?
    A: 可能会导致测量轮抬起,应确保信号电缆紧固在机器框架上,并留有足够的松弛量。

    总结和推荐


    总体而言,红狮控制公司的旋转脉冲发生器和长度传感器在设计上十分成熟,具有高分辨率、宽电压范围和耐用性等显著优点。尤其适合要求精确度高的工业应用环境。强烈推荐在需要高精度速度和长度测量的场景中使用。
    希望以上内容能够帮助您更好地了解该系列电子元器件产品的特性和应用。

ZFG0001C参数

参数
最大工作供电电压 35V
最小工作供电电压 8V
输入数量 -
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
安装方式 导线安装,底座安装
零件状态 在售

ZFG0001C厂商介绍

RED LION(红狮)是一家全球知名的工业自动化和通信解决方案提供商,成立于1968年,总部位于美国宾夕法尼亚州。公司专注于为工业环境提供创新的显示、监控和控制解决方案。

主营产品分类包括:
1. HMI(人机界面):提供各种尺寸和功能的触摸屏显示器,用于监控和控制工业过程。
2. 控制器:包括PLC(可编程逻辑控制器)和PAC(可编程自动化控制器),用于自动化控制和数据采集。
3. 信号调节器:用于信号转换、隔离和保护,确保信号在恶劣工业环境中的稳定传输。
4. 网络设备:包括工业交换机和路由器,用于构建和维护工业网络,实现设备间的通信。

应用领域广泛,涵盖制造业、能源、交通、水处理等多个行业,特别是在自动化生产线、能源监控和环境监测等方面有广泛应用。

RED LION的优势在于:
1. 技术创新:持续研发新技术,提供高性能、高可靠性的产品。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
3. 全球服务网络:在全球设有多个办事处和服务中心,提供快速响应和技术支持。
4. 易于集成:产品兼容性强,易于与现有系统和设备集成,降低项目实施难度。

ZFG0001C数据手册

厂牌 PDF简要描述 下载
RED LION 编解码器 RED LION ZFG0001C ZFG0001C数据手册

ZFG0001C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 517.7319 ¥ 4374.8348
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4374.83
直接购买
加入购物车
