QPL9065TR13

产品分类: 射频配件
厂牌: QORVO
产品描述:
供应商型号: 2312-QPL9065TR13CT-ND
供应商: Digi-Key
标准整包数: 1

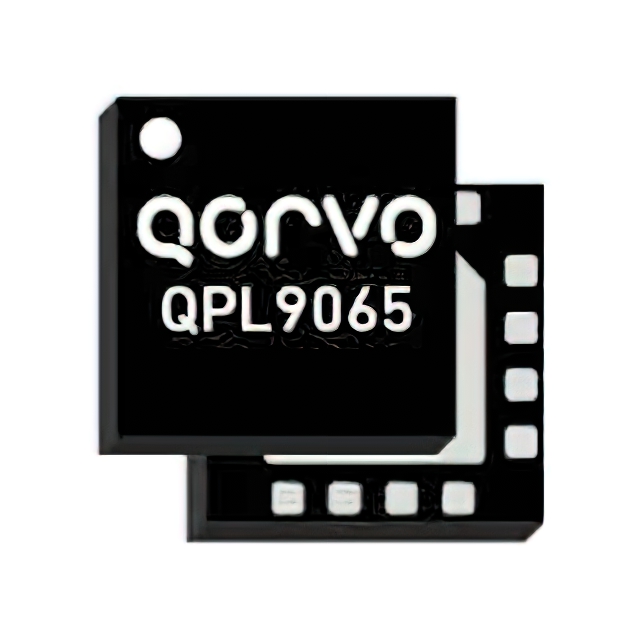

QORVO 射频配件 QPL9065TR13

QPL9065TR13概述

    QPL9065 Ultra Low-Noise 2-Stage Bypass LNA

    1. 产品简介


    QPL9065 是一款高性能、超低噪声的两级旁路低噪声放大器模块(LNA),集成了第二级的旁路模式功能。它适用于无线基础设施,如基站接收器、塔顶放大器、中继器等应用。该产品覆盖0.45至3.8GHz的频率范围,具有高线性度、低噪声及多种功耗模式。

    2. 技术参数


    - 频率范围: 0.45至3.8GHz
    - 增益:
    - 高增益模式下:37.5dB @ 1.95GHz,17.5dB @ 低增益模式
    - 输入/输出回波损耗:
    - 高增益模式下:输入回损12.5dB,输出回损15dB
    - 低增益模式下:输入回损11.5dB,输出回损12dB
    - 噪声系数:
    - 高增益模式下:0.55dB @ 1.95GHz,低增益模式下:0.55dB
    - IP3 输出功率:
    - 高增益模式下:+36dBm @ Pout=+5dBm/tone, Δf=1MHz
    - 低增益模式下:+33dBm @ Pout=+5dBm/tone, Δf=1MHz
    - 电源电压: +3.3V至+5V
    - 电流消耗:
    - 高增益模式:160mA @ 1.95GHz,70mA @ 低增益模式
    - 工作温度范围: -40°C 至 +105°C
    - 存储温度范围: -65°C 至 +150°C
    - 封装尺寸: 3.5x3.5mm SMT封装

    3. 产品特点和优势


    - 高线性度: 在高频段具备卓越的线性表现,适合于基站等对信号完整性要求高的应用场景。
    - 低噪声: 噪声系数仅0.55dB,保证了良好的信噪比。
    - 灵活的增益控制: 支持高增益和低增益两种模式,可根据实际需要调整。
    - 集成旁路模式: 在不需要放大时,可以切换到旁路模式以减少功耗。
    - 兼容CMOS TTL逻辑: 兼容1.8V CMOS TTL逻辑电平,便于与其他组件连接。

    4. 应用案例和使用建议


    - 基站接收器: 需要处理微弱信号的基站,可以通过高增益模式提高信号质量。
    - 塔顶放大器: 可通过低增益模式减少功耗,同时保持良好的信号放大效果。
    - 中继器: 在中间节点使用,利用低噪声特性确保信号清晰传输。
    - FDD-LTE、TDD-LTE、WCDMA: 这些标准下的通信设备,QPL9065可以提升系统整体性能。
    - 使用建议: 为了达到快速的切换速度,在放置电阻和电容时需特别注意。建议参考页4上的评估板原理图和物料清单进行设计。

    5. 兼容性和支持


    - 兼容性: 与1.8V CMOS TTL逻辑兼容,可轻松集成到现有系统中。
    - 支持和维护: 提供详细的评估板信息和设计指导,方便用户进行测试和验证。

    6. 常见问题与解决方案


    - 问题1: 设备在高增益模式下过热。
    - 解决方案: 确保散热设计良好,可以增加散热片或者使用更好的散热材料。
    - 问题2: 信号质量不佳。
    - 解决方案: 检查电路板布局是否合理,特别是RF走线的设计。如果有必要,可以切换到高增益模式。

    7. 总结和推荐


    QPL9065是一款非常适合无线基础设施应用的高性能LNA。它的高线性度、低噪声、灵活的增益控制以及旁路模式使其在各种环境中表现出色。对于需要高信号完整性的应用场景,QPL9065是值得推荐的选择。无论是基站接收器还是中继器,QPL9065都能提供可靠的信号处理能力。

QPL9065TR13参数

参数
通用封装 QFN-16
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

QPL9065TR13厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

QPL9065TR13数据手册

厂牌 PDF简要描述 下载
QORVO 射频配件 QORVO QPL9065TR13 QPL9065TR13数据手册

QPL9065TR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.3504 ¥ 128.4637
25+ $ 11.0864 ¥ 92.7793
100+ $ 8.9544 ¥ 74.9371
250+ $ 7.2488 ¥ 60.6637
500+ $ 5.9696 ¥ 49.9584
1000+ $ 4.8568 ¥ 40.6455
库存: 1103
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 128.46
