HB6002HLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CT LAN 1G Base-T,Power over Ethernet (PoE) 350μH 贴片安装 17.55mm*12.2mm*6mm
供应商型号: 4406024
供应商: 海外现货
标准整包数: 1

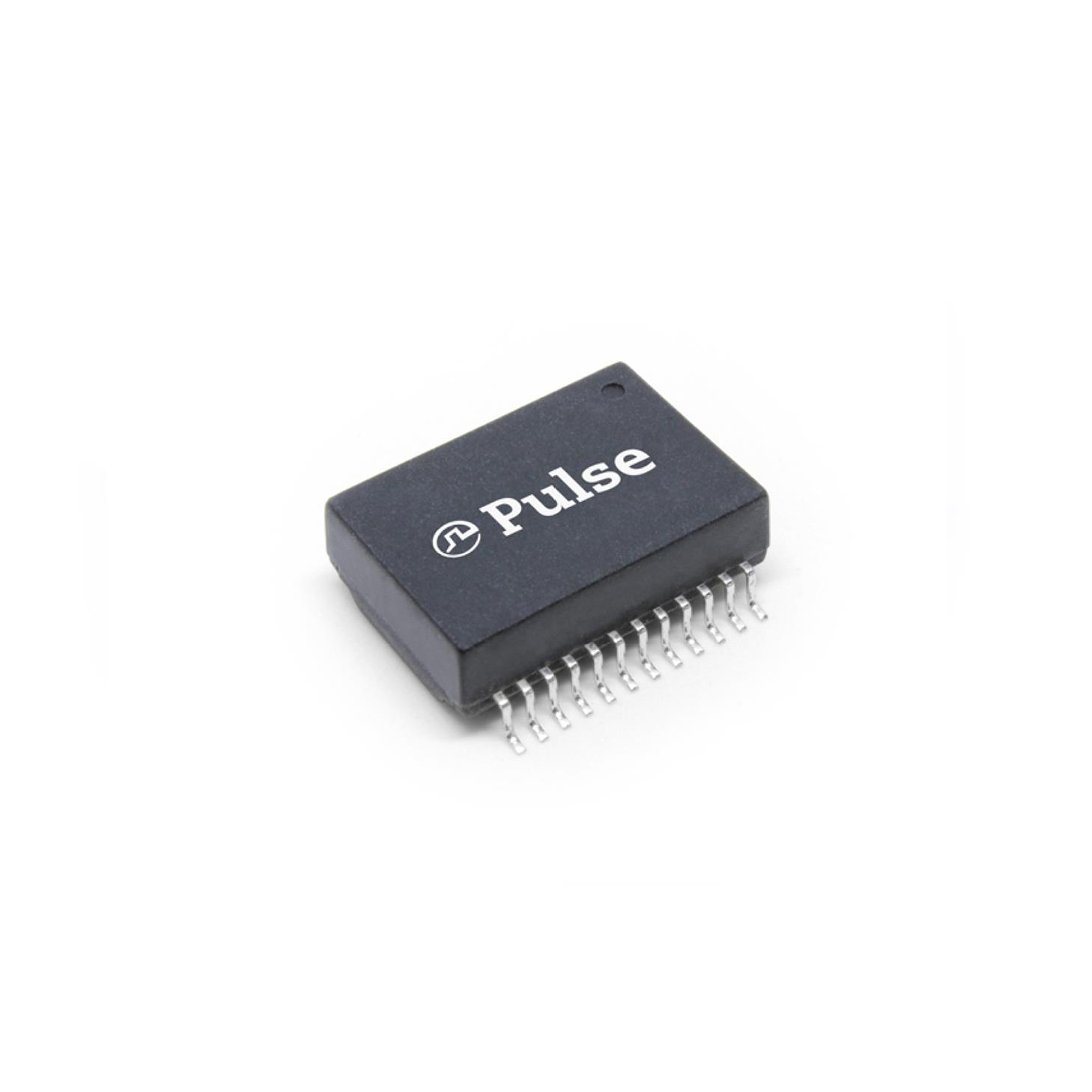

PULSE ELECTRONICS 脉冲变压器 HB6002HLT

HB6002HLT概述


    产品简介


    HB003.A是一款单端口千兆以太网供电(PoE)表面贴装磁性模块。它主要用于网络设备如交换机、路由器和接入点等,提供高可靠性且符合多种标准的解决方案。该系列的产品包括HB5012HLT、HXB5012HLT、HB6002HLT、HB6003HLT、HB6006HLT、HB6007HLT、HXB6004HLT、HXB6005HLT、HXB6009HLT和HXB6008HLT。这些模块具有多样的封装选择,可以在同一封装内提供多种配置。

    技术参数


    | 参数 | HB5012HLT | HXB5012HLT | HB6002HLT | HB6006HLT | HB6007HLT | HXB6004HLT | HXB6005HLT | HXB6009HLT | HXB6008HLT |
    ||
    | 媒体侧电感 | 350 uH | 350 uH | 350 uH | 350 uH | 350 uH | 350 uH | 350 uH | 350 uH | 350 uH |
    | 插入损耗 | ≤1.0 dB | ≤1.0 dB | ≤1.0 dB | ≤1.0 dB | ≤1.0 dB | ≤1.0 dB | ≤1.0 dB | ≤1.0 dB | ≤1.4 dB |
    | 反射损耗 | ≥-16 dB | ≥-16 dB | ≥-16 dB | ≥-16 dB | ≥-16 dB | ≥-16 dB | ≥-16 dB | ≥-16 dB | ≥-16 dB |
    | 每对线电流 | 720 mA | 350 mA | 720 mA | 720 mA | 720 mA | 720 mA | 720 mA | 720 mA | 1000 mA |
    | 工作温度范围 | 0至70°C | -40°C至85°C | 0至70°C | 0至70°C | 0至70°C | -40°C至85°C | -40°C至85°C | -40°C至85°C | -40°C至85°C |
    | 隔离度 | 1500 Vrms | 1500 Vrms | 1500 Vrms | 5000 Vrms | 5000 Vrms | 1500 Vrms | 1500 Vrms | 1500 Vrms | 1500 Vrms |
    | PoE+ 功率 | - | - | 60 W | 30 W | 60 W | 60 W | 60 W | 60 W | 90 W |
    | 浪涌防护 | - | - | - | - | 6KV CM | - | - | 7KV DM | - |

    产品特点和优势


    1. 支持高功率PoE:这些模块支持最高90W的PoE,适用于各种高性能网络设备。
    2. 多环境适应性:商业级和工业级温度范围确保在不同环境下都能稳定工作。
    3. 高隔离度:隔离度高达1500Vrms,提高了系统的安全性。
    4. 多重保护机制:部分型号提供了浪涌保护,增强了产品的耐用性和可靠性。
    5. 环保材料:采用无铅、无卤素的环保材料,符合RoHS标准。

    应用案例和使用建议


    这些模块广泛应用于网络基础设施,如企业级交换机和路由器。对于需要高可靠性的环境,可以优先考虑HXB系列,因为它提供了更高的工作温度范围和浪涌保护。对于需要更高功率的应用,可以选择HXB6008HLT,它支持90W的PoE。此外,根据不同的使用场景,可以选择合适的型号以达到最佳性能。

    兼容性和支持


    这些模块与所有1:1匝比的物理层(PHY)兼容,确保与现有网络设备的无缝集成。Pulse Electronics公司为客户提供全面的技术支持,包括详细的安装指南和故障排除手册。如有任何疑问,可以通过以下联系方式获取帮助:
    - 美洲地区:prodinfonetworkamericas@yageo.com
    - 欧洲地区:prodinfonetworkemea@yageo.com
    - 亚洲地区:prodinfonetworkasia@yageo.com

    常见问题与解决方案


    1. 问题:如何检查模块的隔离度?
    - 解决方案:通过专业的测试设备进行测量,确保隔离度符合技术参数表中的要求。
    2. 问题:如何避免过热?
    - 解决方案:在设计电路时要充分考虑散热,确保模块在安全的工作温度范围内运行。
    3. 问题:如何选择正确的型号?
    - 解决方案:根据具体应用需求选择适合的型号,参考技术参数表中的各项指标。

    总结和推荐


    综上所述,HB003.A系列的单端口千兆PoE表面贴装磁性模块在性能、可靠性、兼容性和环保方面表现优异。无论是在企业网络还是工业应用中,都能提供出色的性能。因此,我们强烈推荐这些模块作为高性能网络设备的理想选择。对于需要高功率、高可靠性和多功能性的应用,HB6008HLT型号尤为推荐。

HB6002HLT参数

参数
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 1G Base-T,Power over Ethernet (PoE)
匝数比 1CT:1CT
长*宽*高 17.55mm*12.2mm*6mm
安装方式 贴片安装
包装方式 卷带包装

HB6002HLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

HB6002HLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS HB6002HLT HB6002HLT数据手册

HB6002HLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.1289
10+ ¥ 26.0995
50+ ¥ 26.0995
100+ ¥ 25.6334
200+ ¥ 25.6334
350+ ¥ 25.1673
1750+ ¥ 25.1673
3500+ ¥ 25.1673
库存: 343
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.12
直接购买
加入购物车
