HXB5G020HLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CT LAN 5G Base-T 180μH 贴片安装 32.8mm*13.8mm*7.3mm
供应商型号: 4406037
供应商: 海外现货
标准整包数: 1

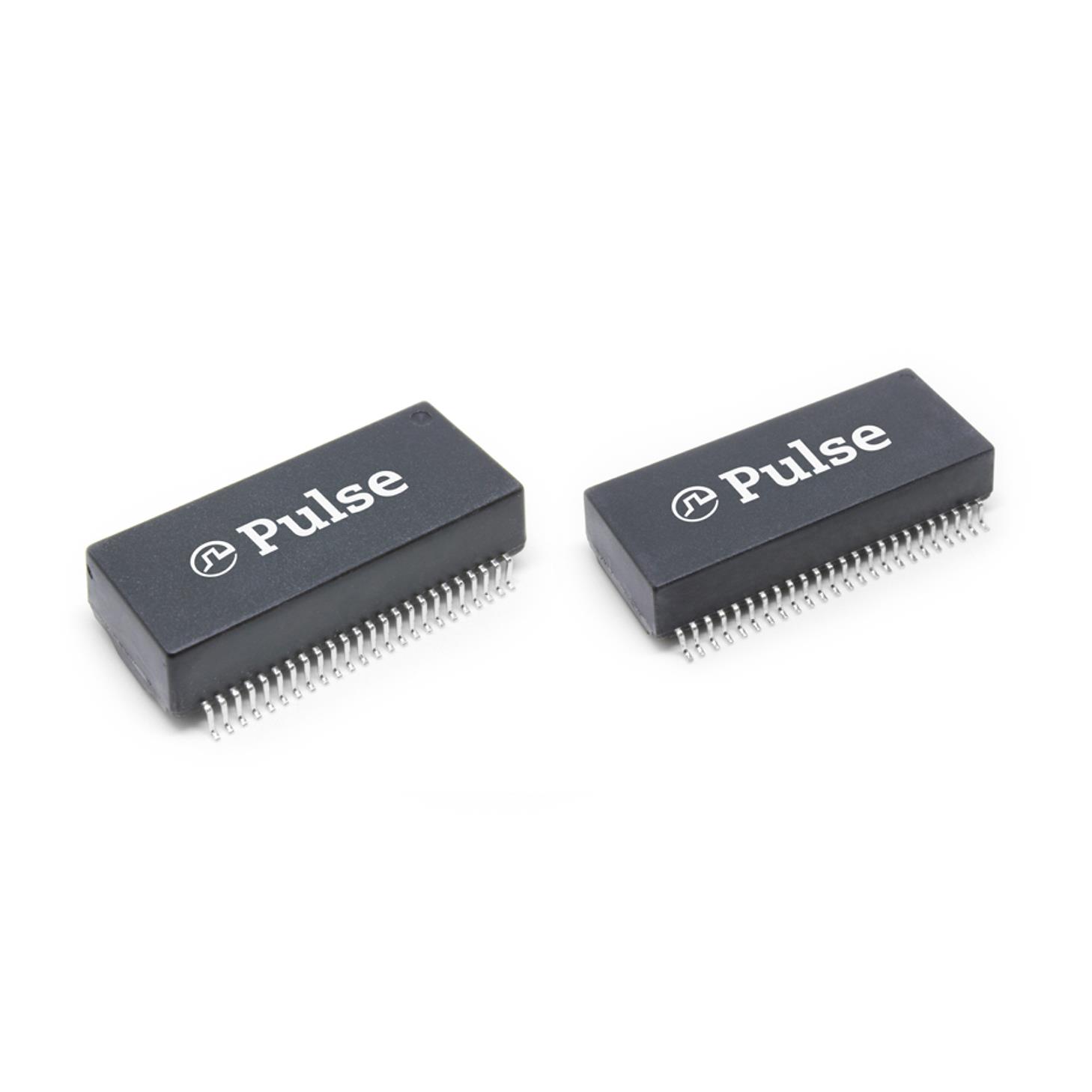

PULSE ELECTRONICS 脉冲变压器 HXB5G020HLT

HXB5G020HLT概述


    产品简介


    HB5G015HLT、HB5G016HLT、HXB5G017HLT、HB5G018HLT、HB5G019HLT 和 HXB5G020HLT 是双端口5GBase-T磁性模块,适用于各种高要求网络应用。这些产品由Pulse Electronics提供,完全符合RoHS标准和无卤素规定。产品具有标准和高隔离选项,支持最高达90瓦的4对电源过以太网(PoE)供电,符合或超过IEEE 802.3bz/at/bt标准,并且兼容2.5G和5Gigabit物理层(PHYs)。适用范围广泛,从商业到工业温度环境均可使用。

    技术参数


    | 参数 | HB5G015HLT | HB5G016HLT | HXB5G017HLT | HB5G018HLT | HB5G019HLT | HXB5G020HLT |
    ||
    | 工作温度(°C) | 0° to 70° | 0° to 70° | -40° to 85° | 0° to 70° | 0° to 70° | -40° to 85° |
    | 插入损耗(dB max) | -1.0 | -1.0 | -1.0 | -1.0 | -1.0 | -1.0 |
    | 回波损耗(dB min) | -2.0 | -2.0 | -2.0 | -2.0 | -2.0 | -2.0 |
    | 浪涌电流(mA) | - | 600 | 600 | - | 600 | 1000 |
    | 隔离电压(Vrms) | 1500 | 1500 | 1500 | 4000 | 4000 | 1500 |
    | 最大浪涌电压(kV) | - | - | - | 4.3 | - | 4.3 |
    | PoE 功率(W) | - | 60 | 60 | - | 60 | 90 |

    产品特点和优势


    这些磁性模块具备多项显著特点和优势:
    1. 高可靠性:可支持高达245°C的峰值回流焊接温度,确保长期可靠运行。
    2. 多温度范围:适用于广泛的温度范围,从商业级到工业级,满足不同应用需求。
    3. 高隔离度:提供两种隔离选项,有效防止电磁干扰。
    4. 兼容性强:兼容2.5G和5Gigabit PHYs,广泛应用于多种网络环境。
    5. 高功率PoE:支持最高90W的PoE供电,提高网络设备的灵活性和效率。

    应用案例和使用建议


    应用案例
    这些磁性模块广泛应用于企业网络交换机、路由器和光纤接入点等领域。例如,在高速数据中心中,它们可以为服务器提供稳定的电源供应,同时保证网络传输质量。
    使用建议
    1. 散热设计:在高功耗应用中,合理设计散热系统以确保模块正常工作。
    2. 防干扰措施:针对高隔离度的产品,适当增加屏蔽层或金属外壳来降低外部干扰。
    3. 规范安装:遵循制造商提供的安装指南,确保正确连接和固定模块。

    兼容性和支持


    这些磁性模块与其他电子元器件和设备高度兼容,便于集成到现有网络架构中。厂商提供了全面的技术支持,包括详细的技术文档和客户咨询服务,确保用户能够顺利部署和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常供电 | 检查PoE电源输入是否稳定,确认连接正确。 |
    | 网络传输质量差 | 确认线路长度是否合适,检查是否有其他干扰源。 |
    | 设备频繁重启 | 查看系统日志,排除软件故障,优化电源管理设置。 |

    总结和推荐


    综上所述,这些磁性模块以其出色的性能、高度的兼容性和强大的技术支持,成为5G网络基础设施的理想选择。推荐在需要高可靠性、高性能的网络应用中使用这些产品,以确保系统的稳定性和效率。

HXB5G020HLT参数

参数
ET(伏特-时间) -
电感值 180μH
变压器类型 LAN 5G Base-T
匝数比 1CT:1CT
长*宽*高 32.8mm*13.8mm*7.3mm
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

HXB5G020HLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

HXB5G020HLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS HXB5G020HLT HXB5G020HLT数据手册
