DPX1608LKU5R2455A

产品分类: RF双工器
厂牌: PULSE ELECTRONICS
产品描述: 25dB 30dB 41.5dB 45dB 2.4GHz~2.5GHz,4.9GHz~5.1GHz,5.15GHz~5.95GHz 贴片安装
供应商型号: 4453958
供应商: 海外现货
标准整包数: 10

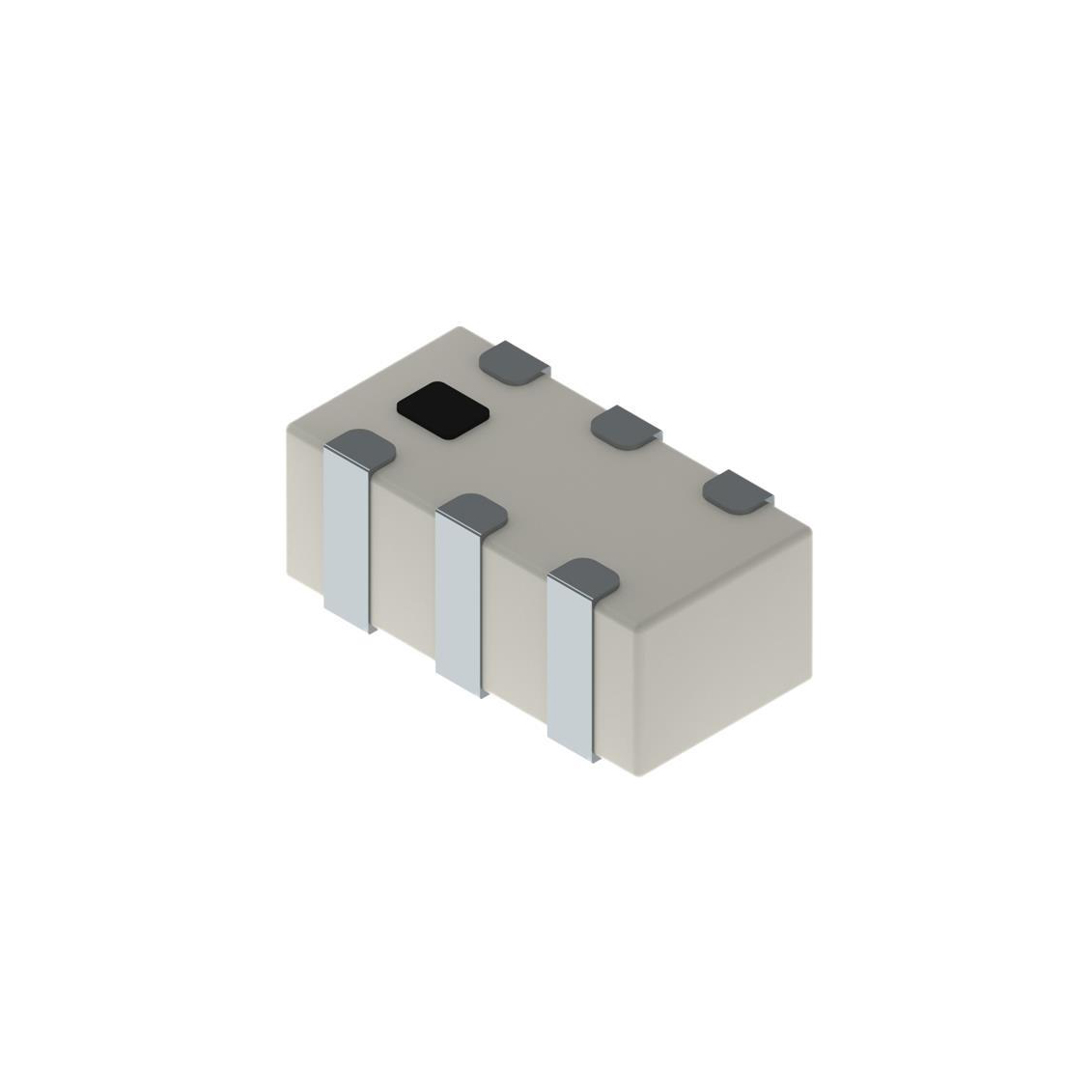

PULSE ELECTRONICS RF双工器 DPX1608LKU5R2455A

DPX1608LKU5R2455A概述

    1608 Diplexer 技术手册

    产品简介


    产品类型:1608 Diplexer
    产品编号:DPX1608LKU5R2455A
    功能:用于无线应用的高性能分频器
    应用领域:无线通信系统、移动通信设备、网络基础设施

    技术参数


    - 频率范围:
    - 低频段:1200~2500 MHz
    - 高频段:4800~18000 MHz
    - 插入损耗:
    - 低频段:2400~2500 MHz 时,典型值为 0.75 dB,最大值为 0.90 dB(-40~85°C)
    - 高频段:4900~5950 MHz 时,典型值为 1.16 dB,最大值为 1.7 dB(-40~85°C)
    - 回波损耗:
    - 低频段:2400~2500 MHz 时,典型值为 22.7 dB
    - 高频段:4900~5950 MHz 时,典型值为 20.1 dB
    - 衰减:
    - 1200~1250 MHz 时,典型值为 16.1 dB
    - 1570~1600 MHz 时,典型值为 16.2 dB
    - 4800~6000 MHz 时,典型值为 32.0 dB
    - 9800~12000 MHz 时,典型值为 30.1 dB
    - 工作温度范围:-40~85°C
    - 功率容量:3 W

    产品特点和优势


    - 紧凑尺寸:适合高密度安装
    - 低损耗:降低信号损失,提高传输效率
    - 高焊接热稳定性:确保长期可靠性和耐久性

    应用案例和使用建议


    应用案例:1608 Diplexer 主要应用于无线通信系统,如蜂窝基站、Wi-Fi 路由器、物联网设备等。例如,在5G通信系统中,该器件可有效分离高频信号和低频信号,提高整体系统的性能。
    使用建议:
    - 确保电路设计中匹配50Ω阻抗,以最大化性能。
    - 在高频应用中,需特别注意散热设计,防止高温导致器件失效。

    兼容性和支持


    - 兼容性:与标准PCB材料及厚度兼容,便于集成。
    - 支持:Pulse Electronics提供详尽的技术文档和支持服务,确保用户能够充分利用产品的优势。

    常见问题与解决方案


    - 问题1:如何正确处理焊接过程?
    - 解决方案:使用适当的焊接温度和时间,避免过度加热导致焊点损坏。
    - 问题2:插入损耗偏大?
    - 解决方案:检查PCB设计是否符合50Ω阻抗要求,并确认连接是否良好。

    总结和推荐


    1608 Diplexer 是一款专为无线通信设计的高性能分频器,具备优秀的插入损耗、回波损耗和工作温度范围。其独特的紧凑尺寸和高焊接热稳定性使其在各类无线应用中表现出色。推荐在需要高效信号分离的应用中使用,特别是在高密度安装和严苛环境下的应用场景。
    通过严格的设计和测试,这款产品不仅能满足用户的高性能需求,还具备优异的稳定性和可靠性。如果您正在寻找一款在无线通信系统中表现卓越的分频器,1608 Diplexer 将是您的理想选择。

DPX1608LKU5R2455A参数

参数
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 41.5dB
最小低频衰减 25dB
最大高频衰减 45dB
最小高频衰减 30dB
带宽 2.4GHz~2.5GHz,4.9GHz~5.1GHz,5.15GHz~5.95GHz
安装方式 贴片安装
包装方式 卷带包装

DPX1608LKU5R2455A厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

DPX1608LKU5R2455A数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS RF双工器 PULSE ELECTRONICS DPX1608LKU5R2455A DPX1608LKU5R2455A数据手册

DPX1608LKU5R2455A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4232
100+ ¥ 0.3334
500+ ¥ 0.3206
1000+ ¥ 0.3078
2000+ ¥ 0.2873
4000+ ¥ 0.2821
20000+ ¥ 0.277
40000+ ¥ 0.277
库存: 3610
起订量: 150 增量: 0
交货地:
最小起订量为:100
合计: ¥ 33.34
