D6DA2G140K2A4-Z

产品分类: RF双工器
厂牌: TAIYO YUDEN
产品描述: 45dB 42dB 49dB 50dB 1.92GHz~1.98GHz,2.11GHz~2.17GHz SMD 贴片安装
供应商型号: 2860590
供应商: 海外现货
标准整包数: 1

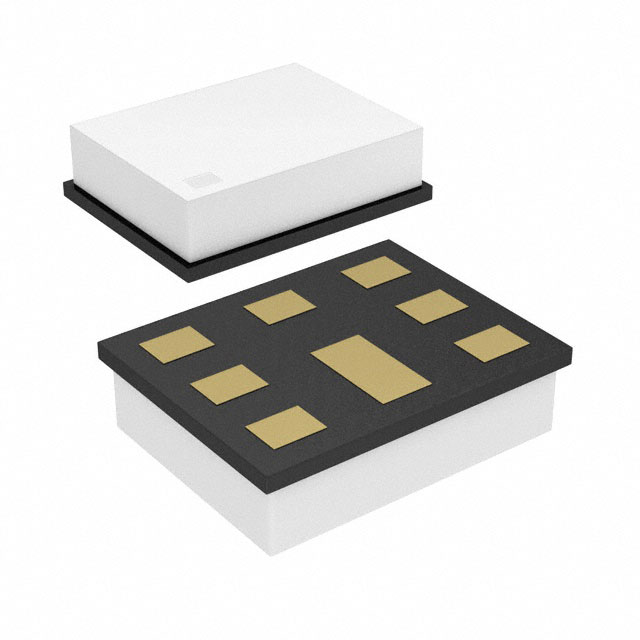

TAIYO YUDEN RF双工器 D6DA2G140K2A4-Z

D6DA2G140K2A4-Z概述


    产品简介


    TAIYO YUDEN推出的FBAR/SAW(薄膜体声波)器件是一款专为通信领域设计的高性能电子元器件。产品型号D6DA2G140K2A4采用了SAW(表面声波)技术,具备卓越的插入损耗和隔离性能,广泛应用于无线通信设备中。该器件主要针对W-CDMA、CDMA及LTE系统,能够实现天线收发模块的关键功能,例如滤波和双工操作。体积小巧,仅为1.8×1.4×0.5mm,非常适合现代高集成度电子设备的需求。

    技术参数


    | 参数项 | 描述 |

    | 系统 | W-CDMA/CDMA/LTE |
    | 类型 | SAW |
    | 功能 | Duplexer |
    | 工作频段 | Band 1 / BC 6 |
    | 插入损耗(典型值) | Tx-ANT:1.8 dB,ANT-Rx:1.8 dB |
    | 隔离度(典型值) | Tx-Rx:56 dB,ANT-Rx:51 dB |
    | 输入功率(最大值) | +29 dBm |
    | 终端阻抗 | 不平衡 |
    | 工作温度范围 | -20°C至+85°C |
    | RoHS合规性 | 符合(10项物质) |
    | REACH合规性 | 符合(223项物质) |
    | 无卤素 | 是 |
    | 外形尺寸(L×W×T Max) | 1.8 mm × 1.4 mm × 0.5 mm |
    | 包装数量(最小) | 15,000 pcs(卷带式包装) |

    产品特点和优势


    D6DA2G140K2A4具有以下独特功能和优势:
    1. 高隔离度:隔离度高达56 dB以上,有效降低信号干扰,提升通信质量。
    2. 低插入损耗:插入损耗仅为1.8 dB,减少能量损失,确保高效信号传输。
    3. 紧凑型封装:符合小型化趋势,适用于智能手机、物联网设备等便携式电子产品。
    4. 耐高温特性:可在-20°C至+85°C宽温范围内稳定运行,满足恶劣环境需求。
    5. 环保合规:RoHS、REACH及无卤素认证,符合绿色环保标准。
    这些特性使其在通信模块、移动终端等领域具备显著的市场竞争力。

    应用案例和使用建议


    应用案例
    - 移动电话中的W-CDMA频段接收和发射信号处理。
    - 基站设备的多频段信号过滤和双工操作。
    - 物联网设备的射频前端模块。
    使用建议
    1. 在设计射频前端电路时,应合理分配天线到芯片之间的路径,以减少寄生效应。
    2. 使用焊接工艺时,需遵循推荐的回流温度曲线,避免高温导致器件失效。
    3. 确保供电电压稳定,输入功率不超过+29 dBm,以保护器件免受过压损害。

    兼容性和支持


    D6DA2G140K2A4兼容多种通信系统标准,能够与其他主流器件无缝配合使用。厂商TAIYO YUDEN提供详尽的技术文档和在线支持服务,确保客户在产品选型和使用过程中得到充分保障。此外,官方授权销售渠道购买的产品享有完整的保修政策。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过大 | 检查连接线路是否有过长或接触不良现象 |
    | 隔离度下降 | 检查周围元件是否产生信号串扰 |
    | 温度适应性差 | 检查工作温度是否超出-20°C至+85°C范围 |
    | 输出功率不足 | 检查供电电压是否达到要求,调整匹配网络 |

    总结和推荐


    D6DA2G140K2A4是一款性能优越且稳定性高的FBAR/SAW器件,特别适合通信领域的苛刻环境。其低损耗、高隔离度的特点使其在各种射频前端设计中具有不可替代的作用。结合其环保特性与优异性价比,我们强烈推荐在相关领域中优先选择此产品。
    如需进一步技术支持,请访问TAIYO YUDEN官方网站获取更多资料。

D6DA2G140K2A4-Z参数

参数
最小低频衰减 45dB
最大高频衰减 50dB
最小高频衰减 42dB
带宽 1.92GHz~1.98GHz,2.11GHz~2.17GHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 49dB
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

D6DA2G140K2A4-Z厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

D6DA2G140K2A4-Z数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN RF双工器 TAIYO YUDEN D6DA2G140K2A4-Z D6DA2G140K2A4-Z数据手册

D6DA2G140K2A4-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
