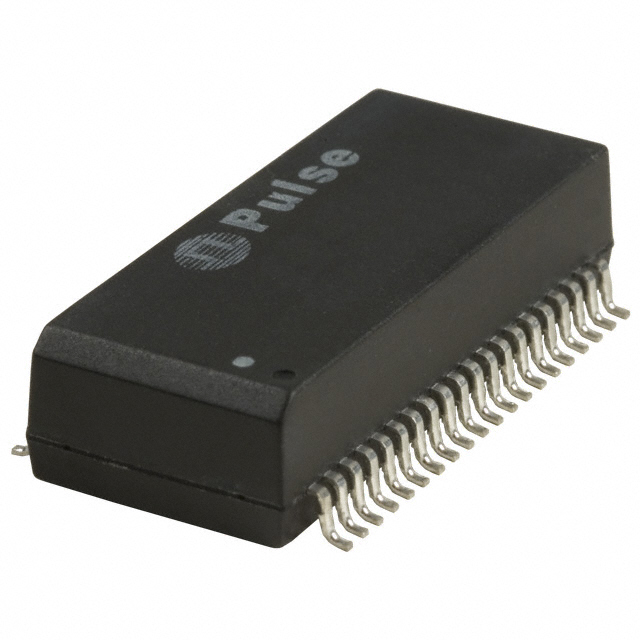

H1062NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:1(发射器),1:1(接收器) Isolation and Data Interface (Encapsulated) 贴片安装 28.58mm*12.19mm*5.84mm
供应商型号: UA-H1062NL
供应商: 海外现货
标准整包数: 15
PULSE ELECTRONICS 脉冲变压器 H1062NL

H1062NL概述

    电子元器件产品技术手册:10/100BASE-TX 四端口变压器模块

    1. 产品简介


    H316.J (4/10) 系列10/100BASE-TX四端口变压器模块是为配合需要1:1传输和接收绕组比的收发器而设计的。这些模块符合IEEE 802.3规范,适用于多个RJ-45连接器,特别适用于网络设备中。

    2. 技术参数


    以下是每个型号的技术规格概述:
    | 参数 | H1036LNL3d | H1044NL3d | H1053NL3d | H1060NL3d | H1062NL3d | H1071NL3d |
    ||
    | 插入损耗 (dB TYP) | -0.5 | -0.5 | -0.5 | -0.5 | -0.5 | -0.5 |
    | 反射损耗 (dB TYP) | -21 | -21 | -21 | -21 | -21 | -21 |
    | 串扰 (dB TYP) | -17 | -17 | -17 | -17 | -17 | -17 |
    | 共模到共模抑制比 (dB TYP)| -65 | -65 | -65 | -65 | -65 | -65 |
    | 差分到共模抑制比 (dB TYP)| -40 | -40 | -40 | -40 | -40 | -40 |
    工作温度范围:-40°C 至 +85°C
    重量:约4.0克(典型值)

    3. 产品特点和优势


    1. 高性能:所有型号均具有高插入损耗、反射损耗和串扰抑制能力。
    2. 兼容性强:能够支持四种不同配置的RJ-45连接器,适用于多种应用场景。
    3. 环保设计:符合RoHS标准,环保无害。

    4. 应用案例和使用建议


    这些变压器模块主要用于网络设备,如交换机和路由器,提供可靠的网络连接。使用时应注意确保电路板布局与特定型号的引脚排列相匹配,以避免错误连接导致的性能下降。例如,H1036LNL模型可能更适合与某些IC制造商的产品一起使用,以达到最佳性能。

    5. 兼容性和支持


    这些模块与大多数现代网络设备兼容。如有需要,Pulse Engineering 提供详细的安装指南和技术支持,可以通过其全球各地的办事处联系他们。

    6. 常见问题与解决方案


    1. 问题:连接不稳定,数据传输质量差。
    - 解决方法:检查连接器是否正确插入且接触良好,确保电源稳定。

    2. 问题:插入损耗高。
    - 解决方法:重新校准设备,检查电路板是否与该型号的最佳布局相符。

    7. 总结和推荐


    总结:
    - H316.J系列四端口变压器模块提供了卓越的电气性能和可靠性,适用于各种网络应用。
    - 通过严格的技术规范测试,确保在恶劣环境下也能稳定运行。
    推荐:
    - 强烈推荐给需要高可靠性和低故障率的网络设备制造商和集成商。
    这些模块不仅能满足当前的需求,还具有足够的灵活性和性能,足以应对未来的技术发展。

H1062NL参数

参数
电感值 -
变压器类型 Isolation and Data Interface (Encapsulated)
匝数比 1:1(发射器),1:1(接收器)
ET(伏特-时间) -
长*宽*高 28.58mm*12.19mm*5.84mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

H1062NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

H1062NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS H1062NL H1062NL数据手册

H1062NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 8.7625 ¥ 77.1013
库存: 0
起订量: 300 增量: 15
交货地:
最小起订量为:300
合计: ¥ 0
直接购买
加入购物车
