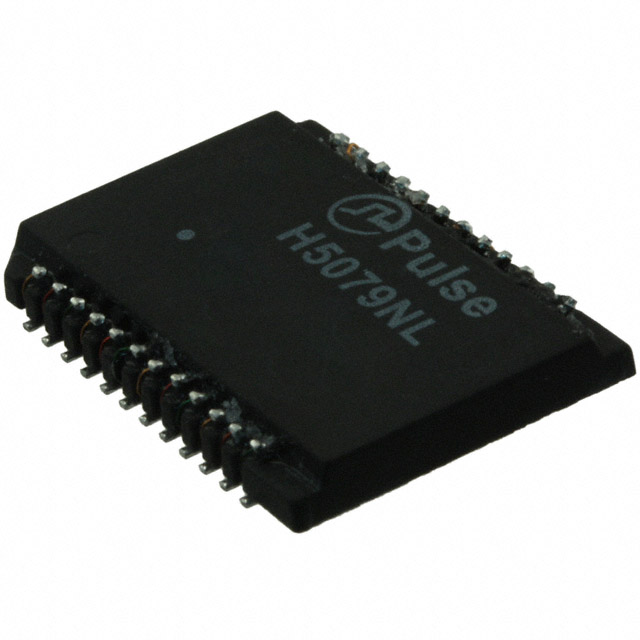

H5079NLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:1 Isolation and Data Interface (Encapsulated) 贴片安装 19.94mm*14mm*2.54mm
供应商型号: 553-3786-2-ND
供应商: Digi-Key
标准整包数: 700
PULSE ELECTRONICS 脉冲变压器 H5079NLT

H5079NLT概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册介绍的是Pulse Electronics公司的单端口1000Base-T Mini-Magnetics模块。这种模块设计用于支持1:1匝比变压器(transceiver),适用于网络设备。这些模块符合IEEE 802.3ab标准,适用于1000BASE-T以太网应用。此模块的主要特点是其小型化设计,有助于节省电路板空间,并且完全符合RoHS-6标准。

    技术参数


    | 参数 | 规格 |

    | 插入损耗(最大值) | ≤1 dB |
    | 回波损耗(最小值) | ≥18 dB |
    | 差模到共模抑制(最小值)| ≥40 dB |
    | 串扰(最小值) | ≥-45 dB |
    | 高压测试电压(最小值) | ≥1500 Vrms |
    | 工作温度范围 | 0°C 至 70°C |
    | 重量 | 1.2 克 |
    注意:
    1. 可选择“T”作为带卷轴包装的标识,例如H5077NL会变为H5077NLT。
    2. 潮湿敏感等级为1。
    3. RoHS-6标准:产品不包含RoHS指令中的五种禁止物质,但内部可能含有高铅合金焊料(含铅量超过85%)。

    产品特点和优势


    这些模块的设计使其在紧凑的空间内提供高性能的传输能力,尤其适合现代网络设备。它们能够实现高效的信号传输和降低噪声干扰,提高网络传输效率和稳定性。由于其1:1匝比设计,能够更好地保持信号的完整性,是高端网络设备的理想选择。

    应用案例和使用建议


    这些模块适用于1000Base-T网络接口卡(NIC)、交换机和路由器等设备。使用时,建议确保模块与周围元件的布局合理,避免电磁干扰。此外,考虑到模块的工作温度范围限制,安装时应确保设备散热良好。

    兼容性和支持


    根据技术手册,这些模块具有广泛的兼容性,可以与大多数现有的网络设备无缝集成。Pulse Electronics提供了详细的技术文档和支持服务,帮助客户解决问题和进行产品升级。

    常见问题与解决方案


    1. 问题:模块插入损耗较高
    - 解决方案:检查电路板布局,确保所有连接正确无误,特别是差分线对的长度匹配。
    2. 问题:回波损耗不达标
    - 解决方案:检查焊接质量,确保所有引脚焊接牢固且无虚焊现象。
    3. 问题:设备无法正常通信
    - 解决方案:确认模块与网络设备之间的所有物理连接均符合规范,同时检查电源供应是否稳定。

    总结和推荐


    综上所述,Pulse Electronics的H5077NL和H5079NL单端口1000Base-T Mini-Magnetics模块是一款高效、可靠的网络传输设备。它们具备出色的性能参数和广泛的应用前景,特别适合对网络传输质量有严格要求的应用场合。鉴于其优秀的特性及广泛的支持资源,强烈推荐使用这些模块以提升网络设备的整体性能。

H5079NLT参数

参数
ET(伏特-时间) -
电感值 -
变压器类型 Isolation and Data Interface (Encapsulated)
匝数比 1:1
长*宽*高 19.94mm*14mm*2.54mm
安装方式 贴片安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装

H5079NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
