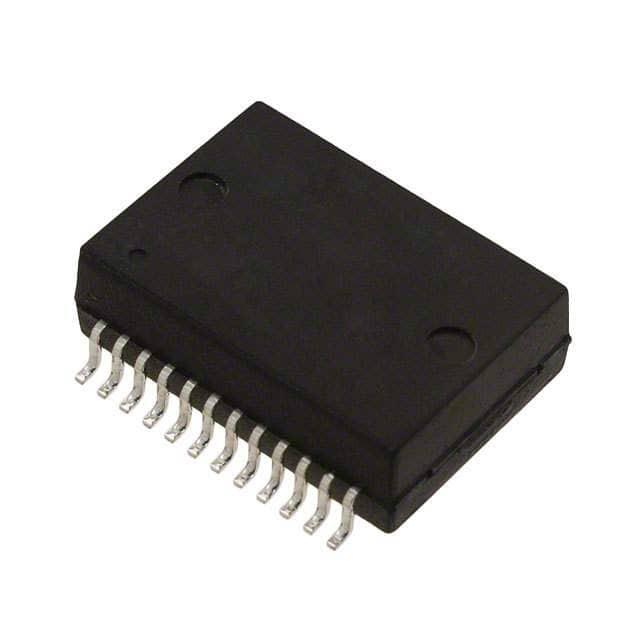

H5004NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CT LAN 1000 Base-T 贴片安装 17.53mm*12.2mm*5.76mm
供应商型号: H5004NL
供应商: 国内现货
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 H5004NL

H5004NL概述

    电子元器件技术手册:HC500.T(06/20)1000BASE-T Magnetics Module

    产品简介


    HC500.T是一款专为1:1匝比收发器设计的1000BASE-T磁性模块。它适用于各类网络通信应用,特别是在需要高速数据传输和高可靠性连接的环境中。HC500.T符合IEEE 802.3标准,具有出色的电气特性和机械结构,广泛应用于现代网络基础设施中。

    技术参数


    - 工作温度范围:0°C 至 70°C(标准版本),-40°C 至 +85°C(扩展温度版本)
    - RoHS合规性:符合欧盟环保指令要求
    - 插入损耗(最大值):
    - 1-100 MHz:1 dB
    - 1-30 MHz:1 dB
    - 回波损耗(最小值):
    - 1-100 MHz:-18 dB
    - 1-30 MHz:-18 dB
    - 差模到共模抑制比(最小值):
    - 1-100 MHz:-16 dB
    - 1-30 MHz:-16 dB
    - 串扰(最小值):
    - 1-100 MHz:-43 dB
    - 1-30 MHz:-43 dB
    - 高压隔离耐压:1500 Vrms
    - RoHS峰值回流温度等级:245°C

    产品特点和优势


    - 高性能:HC500.T具有低插入损耗、高回波损耗、强差模到共模抑制比以及低串扰,确保了信号的纯净传输。
    - 宽温范围:标准版本能够在0°C至70°C范围内稳定工作,扩展温度版本可在-40°C至+85°C环境下运行。
    - 环保材料:RoHS合规性使其成为绿色电子产品的理想选择。
    - 可靠性和耐用性:高压隔离耐压高达1500 Vrms,提供了极高的安全性和稳定性。

    应用案例和使用建议


    HC500.T可广泛应用于多种网络通信系统中,如数据中心、企业网络和工业自动化等领域。例如,在一个数据中心项目中,HC500.T可以作为核心交换机的一部分,支持高速1000BASE-T以太网连接,确保数据传输的稳定性和可靠性。
    使用建议:
    - 在高温环境中使用时,优先考虑使用扩展温度版本(HX5004NL)。
    - 在布线过程中尽量避免长距离传输线路,减少信号衰减和干扰。
    - 使用前检查模块是否正确安装,避免误接或短路。

    兼容性和支持


    HC500.T与各类1:1匝比收发器高度兼容,如常用的千兆以太网收发器。厂商提供全面的技术支持和售后服务,具体联系方式如下:
    - 美洲地区:prodinfonetworkamericas@pulseelectronics.com
    - 欧洲地区:comms-apps-europe@pulseelectronics.com
    - 亚洲地区:prodinfonetworkapac@pulseelectronics.com

    常见问题与解决方案


    - 问题:模块在工作时温度过高
    - 解决办法:确认散热措施是否到位,如使用散热片或散热风扇。
    - 问题:信号质量不稳定
    - 解决办法:检查连接线路是否良好,重新焊接可能的虚焊点。
    - 问题:高压隔离测试失败
    - 解决办法:检查高压隔离耐压设置是否正确,如有问题请联系售后技术支持。

    总结和推荐


    HC500.T以其高性能、宽温范围、RoHS合规性等特性,在网络通信应用中表现出色。它的稳定性和可靠性使其成为众多企业和数据中心的理想选择。如果你需要一个可靠、高性能的1000BASE-T磁性模块,强烈推荐使用HC500.T。

H5004NL参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 -
变压器类型 LAN 1000 Base-T
长*宽*高 17.53mm*12.2mm*5.76mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

H5004NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

H5004NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS H5004NL H5004NL数据手册

H5004NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.6812
100+ ¥ 9.5715
300+ ¥ 8.9489
库存: 648
起订量: 33 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.68
直接购买
加入购物车
