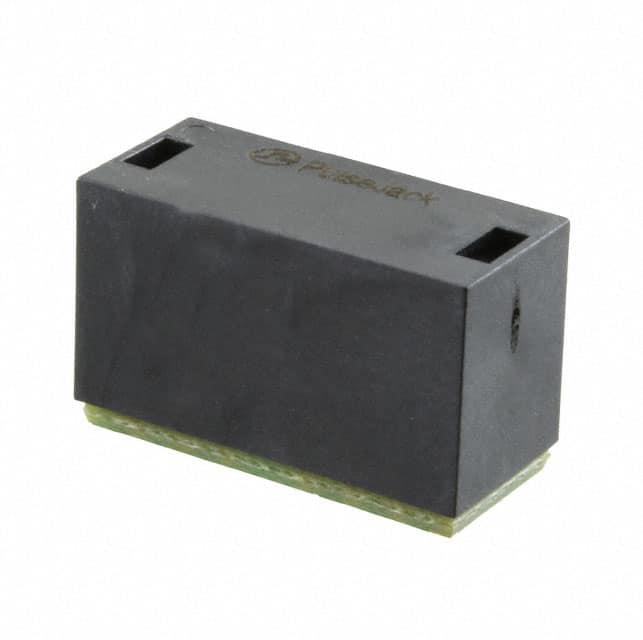

HX5610NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CTT(发射器),1CT:1CT(接收器) LAN 10/100/1000 Base-T 350μH 贴片安装 17.27mm*7.87mm*11.18mm
供应商型号: HX5610NL
供应商: Arrow
标准整包数: 60

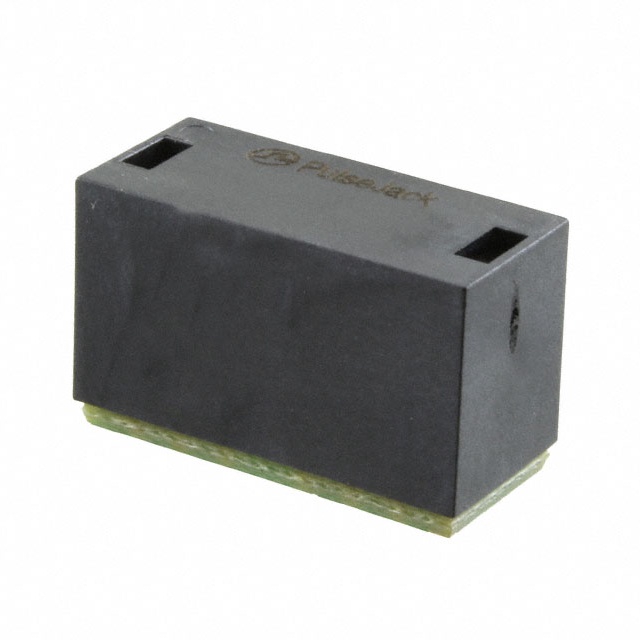

PULSE ELECTRONICS 脉冲变压器 HX5610NL

HX5610NL概述

    High Density 1Gigabit PoE/PoE+ SMD Modules: Technical Overview

    1. 产品简介


    高密度1Gigabit PoE/PoE+ SMD模块是专为满足现代网络基础设施需求而设计的电子元件。这些模块适用于各类高密度接口应用,如企业级交换机、路由器和监控系统等。该系列模块具有多种端口配置,包括单端口、双端口和四端口选项,提供了极大的灵活性,便于根据具体应用需求进行定制。

    2. 技术参数


    | 参数 | 描述 |

    | 端口数量 | 单端口、双端口、四端口 |
    | 插入损耗 (dB) | 最大1.5 dB |
    | 回波损耗 (dB) | 最小-18 dB |
    | 共模抑制比 (dB) | 最小-32 dB |
    | 串扰 (dB) | 最小-44 dB |
    | 功率支持 (PoE+,W) | 最大70 W |
    | 工作温度范围(标准) | 0°C 至 +70°C |
    | 工作温度范围(工业级) | -40°C 至 +85°C |
    | 储存温度范围(标准) | -20°C 至 +125°C |
    | 储存温度范围(工业级) | -50°C 至 +125°C |
    | 表面贴装球栅阵列 (BGA) | 可靠的表面贴装球栅阵列 |
    | 遵循标准 | IEEE802.3u/ab |
    | 环境认证 | RoHS-6 合规 |

    3. 产品特点和优势


    - 灵活的端口配置:单端口、双端口和四端口选项满足不同应用需求。
    - 高密度设计:每端口小于140 mm²的紧凑尺寸,节省电路板空间。
    - 高可靠性:采用可靠且符合IEEE标准的BGA结构。
    - 宽温范围:标准型号可在0°C至+70°C范围内工作,工业型号可在-40°C至+85°C范围内稳定运行。
    - 高效供电:支持高达70 W的电源输出,满足高功率需求的应用。
    - 易于组装:符合J-STD-002标准的焊点,支持标准再流焊工艺。

    4. 应用案例和使用建议


    这些高密度1Gigabit PoE/PoE+ SMD模块广泛应用于企业级交换机、数据中心、监控系统等场景。在设计时,建议考虑其紧凑的尺寸和高功率输出特性,以确保最佳性能。特别是在需要高密度布线的应用中,可以通过选择四端口版本来实现最大效益。

    5. 兼容性和支持


    - 兼容性:这些模块可以与常见的2xN连接器配合使用,确保良好的电气兼容性。
    - 支持:脉冲电子提供广泛的资源和支持服务,包括在线资源链接和客户服务。对于特殊连接器选项,可以通过“资源”链接与制造商联系获取更多信息。

    6. 常见问题与解决方案


    - Q1: 如何处理过高的回波损耗?
    - A1: 确保正确安装并遵循制造商的焊接工艺指南。
    - Q2: 为什么插入损耗会高于预期?
    - A2: 检查焊接质量及连接器是否正确对齐。
    - Q3: 如何提高热稳定性?
    - A3: 使用适当的散热材料,确保模块正常散热。

    7. 总结和推荐


    这些高密度1Gigabit PoE/PoE+ SMD模块凭借其灵活的端口配置、可靠的性能和广泛的适用性,在众多网络基础设施应用中表现出色。无论是企业级交换机还是监控系统,这些模块都能提供卓越的性能。因此,我们强烈推荐在相关项目中使用这些高质量的模块。

HX5610NL参数

参数
电感值 350μH
变压器类型 LAN 10/100/1000 Base-T
匝数比 1CT:1CTT(发射器),1CT:1CT(接收器)
ET(伏特-时间) -
长*宽*高 17.27mm*7.87mm*11.18mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HX5610NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

HX5610NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS HX5610NL HX5610NL数据手册

HX5610NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
