H2006ANLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:1(发射器),1:1(接收器) Isolation and Data Interface (Encapsulated) SMD 贴片安装 13.64mm*11.94mm*6.45mm
供应商型号: 18E1-H2006ANLT
供应商: 国内现货
标准整包数: 300

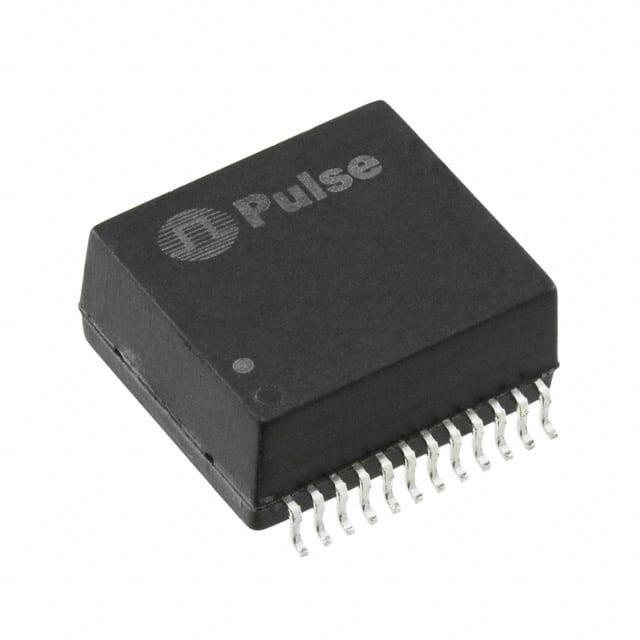

PULSE ELECTRONICS 脉冲变压器 H2006ANLT

H2006ANLT概述


    产品简介


    产品名称:10/100BASE-TX VoIP磁性模块
    产品类型:以太网供电(PoE)磁性模块
    主要功能:这些模块专为IP电话或交换机应用而设计,符合IEEE 802.3af标准和ANSI X3.263规范。它们能够实现可靠的信号传输,并支持双绞线以太网电缆上的电力和数据传输。
    应用领域:广泛应用于语音过以太网(VoIP)、网络通信设备和其他需要PoE的场合。

    技术参数


    | 参数 | 规格 |

    | 插入损耗 (dB MAX) | ≤1.2 dB |
    | 回波损耗 (dB MIN @ 100Ω) | ≥16 dB |
    | 差模到共模抑制比 (dB MIN) | ≥43 dB (30MHz),≥37 dB (60MHz) |
    | 串扰 (dB MIN) | ≥45 dB (30MHz),≥40 dB (60MHz) |
    | 高压测试 (Vrms MIN) | 1500 Vrms |
    | 直流电阻平衡 (<%) | ≤3.5% |
    | 尺寸 (mm) | 25×10×10 |
    | 重量 | 0.6-5.0克 |
    | 峰值回流温度等级 (°C) | 245°C |
    | 工作温度范围 | 0°C至70°C (标准),-40°C至+85°C (扩展) |
    | 潮湿敏感度等级 | 1-5级 (依据不同的型号) |

    产品特点和优势


    - 高可靠性:设计用于在恶劣环境下稳定运行,确保数据传输的可靠性和持续性。
    - 高性能:优秀的电气特性如插入损耗低、回波损耗高、差模到共模抑制比高等。
    - 广泛的适用性:满足多种标准要求,适用于各种网络设备和系统。
    - 易用性:提供标准尺寸和包装选项,方便安装和维护。
    - 环保:符合RoHS标准,无铅无卤,对环境友好。

    应用案例和使用建议


    应用案例:该模块常用于VoIP电话系统、网络交换机和路由器中,作为关键组件来保证电力和数据的有效传输。
    使用建议:
    1. 确保设备符合IEEE 802.3af标准,以便与模块正确匹配。
    2. 在使用过程中,定期检查接头连接状态,避免接触不良。
    3. 安装时应注意防止静电损坏,使用防静电手套或设备。
    4. 在高温环境中使用时,应选择扩展工作温度范围的型号,如H2017NL。

    兼容性和支持


    - 兼容性:模块具有良好的通用性和兼容性,可以与其他标准的PoE设备配合使用。
    - 支持:脉冲工程公司(Pulse Engineering)提供全球范围内的技术支持和售后服务。可以通过官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 问:模块如何保持稳定性?
    答:通过严格的电气特性和机械结构设计,确保在不同环境下的稳定运行。

    2. 问:模块的工作温度范围是多少?
    答:标准工作温度范围为0°C至70°C,扩展工作温度范围为-40°C至+85°C。

    3. 问:如果模块在极端环境下无法正常工作怎么办?
    答:首先检查连接是否松动,若仍存在问题,则联系技术支持团队进行进一步诊断和维修。

    总结和推荐


    综上所述,这款10/100BASE-TX VoIP磁性模块以其高可靠性、高性能和广泛应用领域,在市场上表现出色。特别是在语音过以太网和网络通信领域,它是一个值得信赖的选择。强烈推荐使用此产品以确保网络系统的稳定性和高效运行。

H2006ANLT参数

参数
电感值 -
变压器类型 Isolation and Data Interface (Encapsulated)
匝数比 1:1(发射器),1:1(接收器)
ET(伏特-时间) -
长*宽*高 13.64mm*11.94mm*6.45mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

H2006ANLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

H2006ANLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS H2006ANLT H2006ANLT数据手册

H2006ANLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 19.494
库存: 5400
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 5848.2
直接购买
加入购物车
