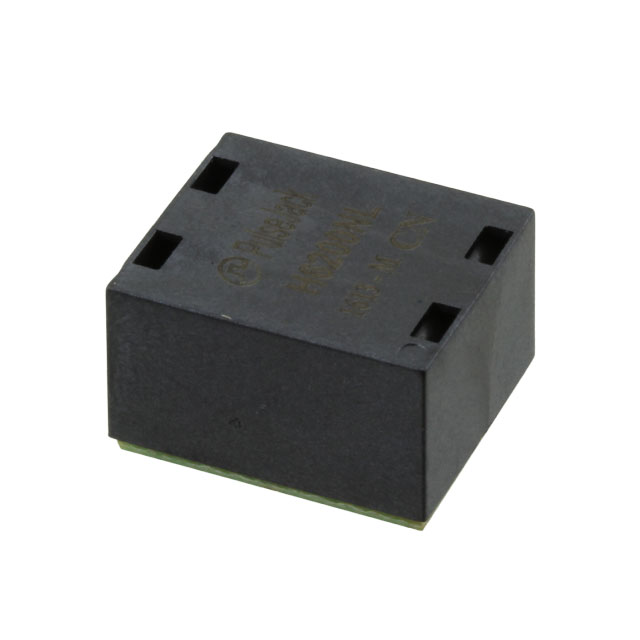

H6200NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CTT(发射器),1CT:1CT(接收器) LAN 10/100/1000 Base-T 120μH,350μH 贴片安装 14.73mm*17.27mm*11.18mm
供应商型号: 553-3201-5-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 H6200NL

H6200NL概述

    高密度1Gigabit PoE/PoE+ SMD模块

    产品简介


    本产品系列(HX52xxNL、HX54xxNL、HX5610NL 和 HX6xxxHL)是高密度1Gigabit Power-over-Ethernet (PoE)和PoE+表面贴装器件模块。这些模块专为紧凑型设计而开发,适用于单端口、双端口和四端口的应用场景。产品采用了球栅阵列(BGA)封装技术,提供了极大的灵活性和高效能,特别适合于在有限的空间内实现高性能的以太网供电解决方案。它们广泛应用于各种网络设备、无线接入点、安防摄像头等领域。

    技术参数


    以下是各型号产品的关键技术和性能参数:
    | 零件编号 | 端口数 | 插入损耗(dB) | 回波损耗(dB) | 共模抑制比 [CMMR] (dB) | 近端串扰(dB) | 4对PoE功率(瓦特) |

    | H5610NL, HX5610NL, H6600NL, HX6621NL | 1 | 1.5 | -18 | -14 | -11 | 35max |
    | H5200NL, HX5200NL, H6200NL, HX6221NL | 2 | 1.5 | -18 | -14 | -10 | 35max |
    | H5201NL, HX5201NL | 2 | 1.5 | -18 | -14 | -10 | 30max |
    | H5400NL, HX5400NL, H6400NL | 4 | 1.5 | -18 | -14 | -10 | 35max |
    | H5401NL, HX5401NL | 4 | 1.5 | -18 | -14 | -10 | 30max |
    工作温度范围:标准“H”部件 0°C至+70°C;工业“HX”产品 -40°C至+85°C

    产品特点和优势


    - 高密度:每个端口占地面积小于140平方毫米,使得整体尺寸更小。
    - 可靠性:采用表面贴装球栅阵列(BGA)技术,提供更高的可靠性和稳定性。
    - 宽温度范围:标准部件可在0°C到+70°C范围内工作,工业级部件可在-40°C到+85°C范围内工作。
    - 多功能端口选择:提供单端口、双端口和四端口选择,以适应不同的应用场景。
    - 支持PoE+:支持4对PoE+(最大70W)的直流电源输出。

    应用案例和使用建议


    这些模块适用于多种网络设备,如交换机、路由器、无线接入点和安全摄像头等。例如,在安装无线接入点时,可以考虑将这些模块放置在天线的后面,以节省空间并提高整体效率。
    建议在使用时参考官方提供的焊接温度曲线图,确保焊接过程中的温度控制得当。此外,为了达到最佳性能,推荐将模块固定在散热良好的位置,尤其是在高功率应用中。

    兼容性和支持


    - 兼容性:这些模块支持现有的2xN连接器,并且在标准和工业温度范围内具有广泛的兼容性。
    - 支持:如果需要其他连接器选项,可以通过Pulse Electronics官方网站上的资源链接联系厂商获取帮助。这些模块提供盘装或带装两种包装方式。

    常见问题与解决方案


    1. Q: 模块在高温环境下工作是否会受到影响?
    A: 在工业级温度范围(-40°C至+85°C)内的性能稳定,适合在苛刻环境中使用。然而,为避免热管理问题,建议采用合适的散热措施。

    2. Q: 如何正确焊接这些模块?
    A: 参照制造商提供的焊接温度曲线图,并确保使用无铅焊料进行焊接。焊接前的预热时间和再流焊接的时间要严格遵守。

    总结和推荐


    综上所述,这些高密度1Gigabit PoE/PoE+ SMD模块凭借其紧凑的设计、可靠的性能和广泛的温度适应能力,在网络设备和PoE供电系统中表现出色。无论是对于初学者还是资深工程师,这些模块都是值得信赖的选择。强烈推荐这些模块用于需要高密度和高性能PoE供电的应用场合。

H6200NL参数

参数
变压器类型 LAN 10/100/1000 Base-T
匝数比 1CT:1CTT(发射器),1CT:1CT(接收器)
ET(伏特-时间) -
电感值 120μH,350μH
长*宽*高 14.73mm*17.27mm*11.18mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

H6200NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

H6200NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS H6200NL H6200NL数据手册

H6200NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.928 ¥ 158.4037
10+ $ 14.4196 ¥ 120.674
25+ $ 13.2933 ¥ 111.2481
40+ $ 12.8427 ¥ 107.4774
84+ $ 12.6174 ¥ 105.5921
252+ $ 12.1668 ¥ 101.8209
504+ $ 11.7162 ¥ 98.0496
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 158.4
